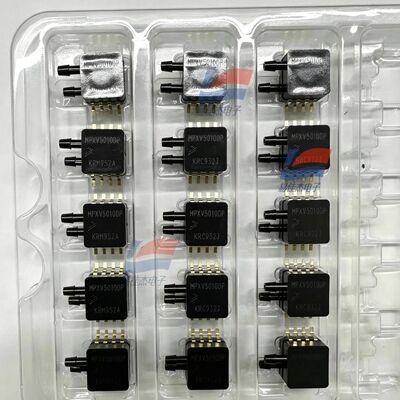

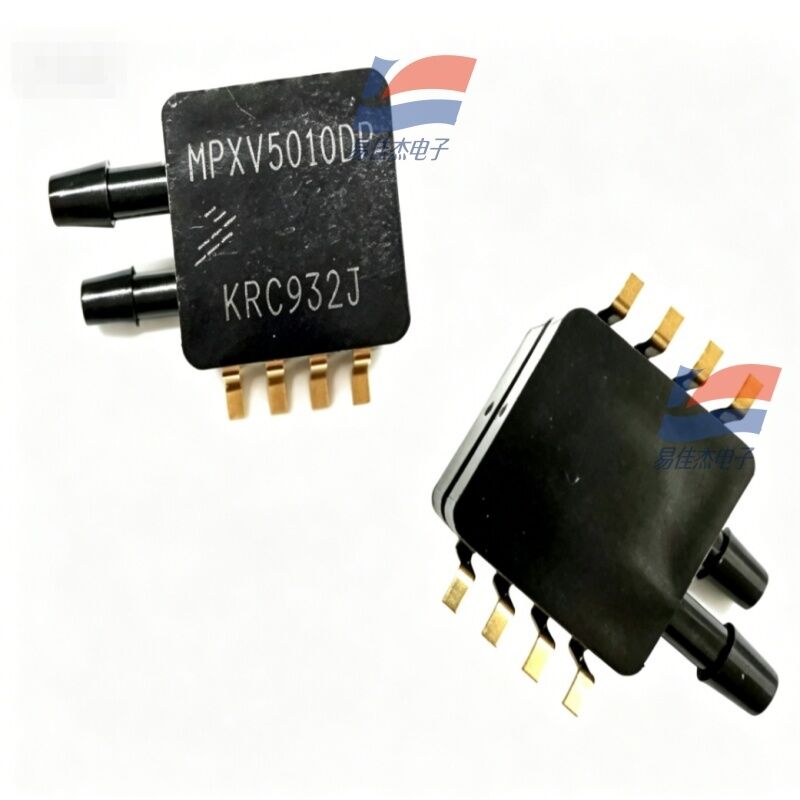

YJJ MPXV5010DP Cảm biến áp suất chênh lệch 0-10kPa HVAC và các ứng dụng y tế

Mô tả sản phẩm:

YJJ MPXV5010DP Cảm biến áp suất chênh lệch 0-10kPa HVAC và các ứng dụng y tế

Đặc điểm:

I. Các thông số cốt lõi

1. Phạm vi áp suất

Loại đo: Áp suất chênh lệch (differential), hai lối vào P1-P2

Phạm vi: 0 - 10 kPa (0 - 1,45 PSI, cột nước khoảng 1000mm)

Trọng lượng quá tải tối đa: 40 kPa

Áp suất phá vỡ: 100 kPa

2. Điện xuất (Tăng cường, với bù nhiệt độ)

Nguồn cung cấp điện: 4,75 - 5,25 VDC (năng lượng hệ thống microcontroller chip đơn 5V tiêu chuẩn)

Điện áp đầu ra: 0,2 V (0 kPa) - 4,7 V (toàn quy mô 10 kPa), Điện áp đầu ra tương tự tuyến tính

Độ nhạy: 450 mV/kPa

Thời gian phản ứng: ≤ 1 ms

Độ chính xác: Tổng lỗi trong toàn bộ phạm vi nhiệt độ 0 - 85 °C ≤ ± 5% FS, Chế độ hiệu chỉnh tại nhà máy, Vòng bù nhiệt độ tích hợp trên chip, Không cần mạch điều hòa bên ngoài

3Môi trường và cấu trúc

Nhiệt độ hoạt động: -40°C +125°C

Gói: SIP-6 Chèn trực tiếp, vòi không khí hai móc (trường kính bên ngoài φ3.3mm), Kết nối với ống cao su silicone

Trung bình: Chỉ phù hợp với không khí khô và sạch, không phù hợp với chất lỏng, khí ăn mòn

Pin: 1 = VCC 5V; 2 = GND; 3 = Analog Out; 4/5/6 = Pin nổi

II. Tuyên giải mẫu thư

MPXV: Dòng với khuếch đại tín hiệu trên chip + bù nhiệt độ

5010: Mã phạm vi 0 - 10 kPa

DP: áp suất chênh lệch = Loại áp suất chênh lệch hai cổng (hai cổng áp suất, đo sự khác biệt áp suất giữa hai điểm)

III. Ứng dụng chính

1. Ngành thông gió HVAC (được sử dụng phổ biến nhất)

đo độ khác biệt áp suất trước và sau quạt, đo áp suất tĩnh của ống dẫn

Kiểm tra tắc nghẽn bộ lọc: Sự gia tăng chênh lệch áp suất trước và sau bộ lọc cho thấy bộ lọc bị tắc nghẽn

Kiểm soát áp suất của phòng sạch, xưởng không bụi, giám sát khối lượng không khí thông gió

2Thiết bị y tế

Đo độ khác nhau áp suất lưu lượng không khí trong máy hô hấp, máy gây mê

đo lưu lượng không khí trong các dụng cụ kiểm tra chức năng phổi

Thu thập áp suất cho các hệ thống điều khiển áp suất không khí trong giường bệnh

3- Kiểm soát và đo lường công nghiệp

Đo tốc độ gió bằng ống pitot (cộng với áp suất chênh lệch để tính tốc độ gió)

đo lưu lượng khí nhỏ (Throttling + Chuyển đổi áp suất chênh lệch thành lưu lượng)

Kiểm tra áp suất âm của quạt, máy bơm chân không

Kiểm tra áp suất của máy phân tích khí

4. Máy gia dụng và dụng cụ gia dụng

Phát hiện áp suất của mức nước trong máy giặt

Kiểm soát áp suất vòng kín của máy bơm không khí nhỏ

Thiết bị thử nghiệm độ kín không khí, thử nghiệm áp suất vi mô

Thông số kỹ thuật:
