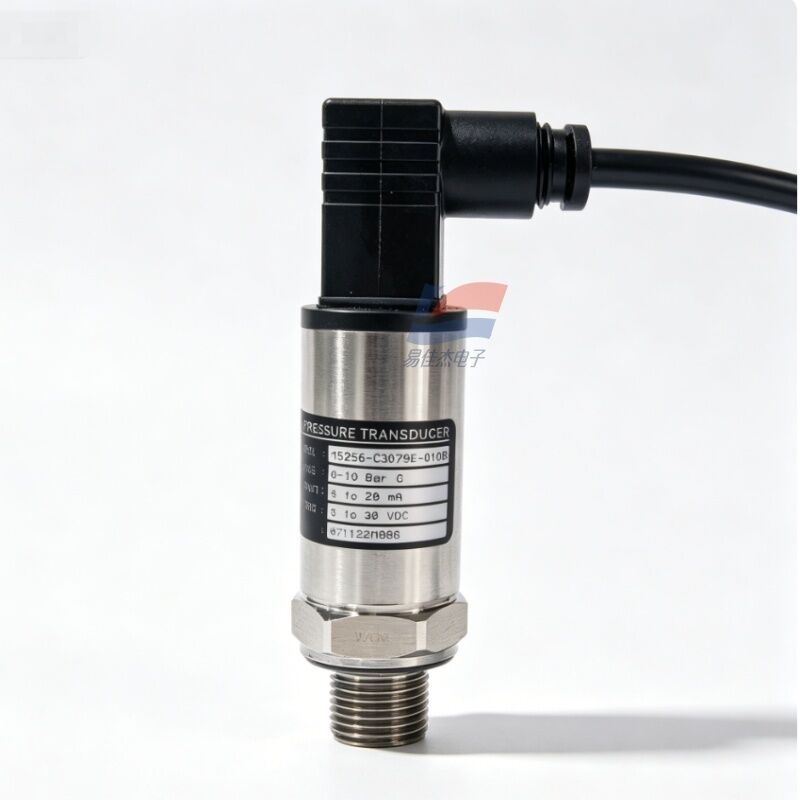

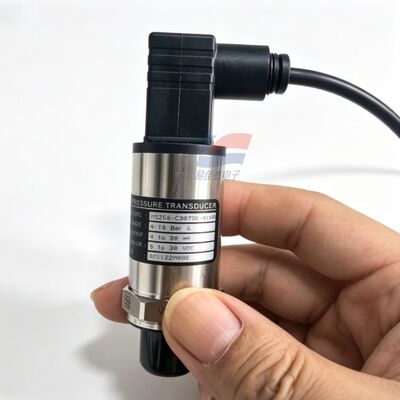

YJJ M5256-C3079E-010BG Máy truyền áp suất công nghiệp 0-10Bar cho tủ lạnh HAVC

Mô tả sản phẩm:

YJJ M5256-C3079E-010BG Máy truyền áp suất công nghiệp 0-10Bar cho tủ lạnh HAVC

Đặc điểm:

M5256: M5200 Nền tảng truyền áp bằng thép không gỉ nhỏ gọn

C3079E: Mã kết hợp điện + dây xích

Số 3: tín hiệu đầu ra = 4-20mA Điện hai dây đầu ra

079: Kết nối điện = DIN43650 Ống nối Hirschmann góc phải loại A

E: Thread quá trình = PT1/4 (R1/4) British Metric Conical Pipe External Thread

010: Phạm vi 0-10 Bar G (Áp suất đo, 0-1 MPa)

B: Loại áp suất = áp suất đo (Một mặt kết nối với khí quyển đo áp suất tương đối)

G: Cấu hình bảo vệ mạch tiêu chuẩn (kết nối ngược, mạch ngắn, bảo vệ sóng EMI)

II. Các thông số hiệu suất kỹ thuật cơ bản

1Bảng hiệu suất áp suất

Các thông số và thông số kỹ thuật

Phạm vi đo: 0 - 10 bar G (áp suất đo / 0 - 1000 kPa)

Độ chính xác tổng thể (không tuyến tính + hysteresis + lặp lại): ± 0,25% FS

Phạm vi lỗi tổng (TEB): ± 1,0% FS trên toàn bộ phạm vi nhiệt độ

Áp suất quá tải an toàn: gấp 2 lần phạm vi định lượng (20 Bar)

Áp suất phá vỡ chống nổ: 5 lần phạm vi định lượng (50 Bar)

Thời gian phản ứng: < 3 ms, không có sự chậm trễ trong áp suất động

Drift không dài hạn hàng năm: ≤ ± 0,1% FS mỗi năm

2Các thông số kỹ thuật điện

đầu ra: 4 - 20mA hệ thống hai dây (0 Bar = 4mA, 10 Bar = 20mA)

Điện áp cung cấp điện: 9 - 30VDC (thường sử dụng cho các hệ thống tiêu chuẩn công nghiệp 24VDC)

Giới hạn tải trên: tối đa 500Ω

Bảo vệ mạch: Bảo vệ kết nối điện ngược, bảo vệ mạch ngắn đầu ra, bảo vệ điện từ 10V / m

Độ bền cách nhiệt: 100MΩ @ 500VDC

Kết nối: 3 lõi góc phải Hirschmann DIN43650 cắm, dễ dàng để cắm và tháo cắm, chống rung

3- Hoàn hợp cơ khí và trung bình

Vật liệu tiếp xúc: 17-4PH thép không gỉ kết hợp cơ thể lõi hợp nhất, không có hàn, không có vòng niêm phong cao su, ít bị rò rỉ, chống dầu và nước

Giao diện quy trình: PT1/4 (R1/4) sợi nón bên ngoài, kết hợp với niêm phong nắp Teflon

Mức độ bảo vệ: IP67, phù hợp với tủ ngoài trời và tủ ẩm

Chống rung động: 20G (20 - 2000Hz); Kháng va chạm: 50G

Kích thước tổng thể: Loại nhỏ gọn hình trụ, cạnh sáu bên 24mm, tổng chiều dài 50mm, dễ cài đặt trong không gian thiết bị hạn chế

Trọng lượng: Khoảng 85g

4Các thông số nhiệt độ

Nhiệt độ làm việc trung bình: -40 °C ~ + 125 °C

Phạm vi bù đắp nhiệt độ nhà máy: -20 °C ~ +85 °C (chỉ chuẩn đầy đủ phạm vi nhiệt độ, không có sự trôi dạt đáng kể ở nhiệt độ cao và thấp)

Nhiệt độ lưu trữ: -40 °C ~ + 125 °C

Phương tiện áp dụng: Không khí nén, dầu thủy lực, nước sạch, hơi nước áp suất thấp, chất lỏng ăn mòn nhẹ

5. Giấy chứng nhận

Chứng nhận tương thích điện từ công nghiệp CE, tuân thủ môi trường RoHS

3Ưu điểm sản phẩm cốt lõi

Cơ thể lõi thép không gỉ tích hợp: Không có cấu trúc niêm phong vòng O, chống dầu, hơi nước, nhiệt độ cao và thấp, với tuổi thọ vượt xa các máy phát silic phổ thông thường;

Nguồn cung cấp điện áp cao áp 9 - 30VDC, tương thích với máy công cụ, máy nén không khí, tủ điều khiển PLC với nguồn cung cấp điện 24V DC;

Bảo vệ nhiều mạch tích hợp, không có thiệt hại cho cảm biến do dây không chính xác hoặc mạch ngắn trong khi kết nối tại chỗ, tỷ lệ dung nạp lỗi gỡ lỗi cao;

Bộ kết nối Hirschmann góc phải chống nước IP67, ít có khả năng thả hoặc vỡ trong môi trường rung động;

Chế độ hiệu chỉnh nhiệt độ đầy đủ, có thể thay thế, không cần phải hiệu chỉnh lại hệ thống khi thay thế.

4Các kịch bản ứng dụng chính

1Thiết bị tự động hóa thủy lực / không khí (thường được sử dụng nhất)

Máy đúc phun, máy đúc chết hệ thống thủy lực servo theo dõi áp suất dầu vòng kín;

Máy nén không khí, máy bơm chân không, ổn định áp suất bể lưu trữ, điều khiển khởi động và dừng áp suất cao và thấp;

Thiết bị nhấn, dây chuyền lắp ráp tự động thu thập áp suất dầu, báo động quá áp.

2. HVAC, tủ lạnh và xử lý nước

Máy truyền áp suất nước cho ống nước lạnh / ống nước nóng trong điều hòa không khí trung tâm;

Kiểm tra áp suất cho máy sấy, máy nén không khí;

Kiểm soát áp suất liên tục cho thiết bị lọc nước, đường ống dẫn nước lưu thông, bảo vệ chống thiếu nước.

3Thiết bị công nghiệp chung

Phát hiện áp suất áp suất thấp cho các lò hơi nhỏ, thiết bị xử lý nhiệt;

Phản hồi áp suất cho thiết bị cắt laser, in ấn, đóng gói;

Thu thập dữ liệu cho các thiết bị thử nghiệm áp suất, băng ba thử nghiệm lão hóa.
