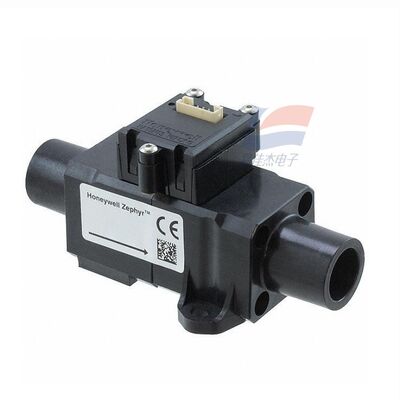

YJJ HAFUHT0050L4AXT MEMS Thermal Mass Flow Sensor 0-50SLPM cho các ứng dụng y tế / công nghiệp

Mô tả sản phẩm:

YJJ HAFUHT0050L4AXT MEMS Thermal Mass Flow Sensor 0-50SLPM cho các ứng dụng y tế / công nghiệp

Đặc điểm:

I. Các thông số lõi (25 °C, 1 atm)

Mô hình: HAFUHT0050L4AXT

Phương tiện đo: Không khí khô và sạch / Khí không ăn mòn

Phạm vi: 0 ¢ 50 SLPM (Lít tiêu chuẩn mỗi phút)

Độ chính xác: ±0,5% FS (Tổng quy mô)

Độ phân giải: Ít nhất 0,002 SLPM

Thời gian phản ứng: ≤ 1 ms (giá trị động nhanh)

Giao diện đầu ra: I2C (Dữ liệu), Slave Address 0x49, mức 3.3V

Điện áp cung cấp điện: 3V10 VDC (thường 3.3/5V)

Tiêu thụ năng lượng: tĩnh khoảng 25 mW, tối đa ≤60 mW

Nhiệt độ hoạt động: -20°C đến +70°C; Phí bồi thường trung bình 0°C đến +50°C

Kháng áp: tối đa 60 psi (khoảng 4 bar)

Kích thước giao diện: G3/8 sợi nội bộ (ISO 1179), tương thích với đầu nối ISO 5356

Gói: đầu nối SIP 6-pin, thermoplastic chống cháy

Tuổi thọ: > 5 năm (làm việc bình thường), phù hợp với RoHS

II. Giải thích mô hình (HAFUHT0050L4AXT)

HAF: Dòng Zephyr

U: Mục đích chung

HT: Độ chính xác cao + giao diện sợi (Khác với chèn nhanh của HH)

0050: Toàn diện 50 SLPM

L4: đầu ra I2C, cổng dây G3/8

AXT: Cấu hình tiêu chuẩn, không có tùy chọn đặc biệt

III. Nguyên tắc hoạt động

Sử dụng công nghệ MEMS thermic microbridge:

Chip có một điện trở nhiệt cách nhiệt + cảm biến nhiệt độ phía trên và phía dưới dòng;

Dòng không khí loại bỏ nhiệt, và sự khác biệt nhiệt độ giữa thượng nguồn và hạ nguồn tỷ lệ thuận với tốc độ dòng chảy khối lượng;

Chip ASIC hoàn thành bù đắp nhiệt độ, tuyến tính hóa, số hóa và phát ra các tín hiệu I2C;

đo trực tiếp tốc độ dòng chảy khối lượng, không bị ảnh hưởng bởi biến động nhiệt độ / áp suất.

IV. Ứng dụng chính

Thiết bị y tế: Máy hô hấp, máy gây mê, máy đo chức năng phổi để kiểm soát chính xác luồng oxy / không khí;

Tự động hóa công nghiệp: trộn khí, bảo vệ khí hàn, thiết bị phát hiện rò rỉ, giám sát lưu lượng khí;

Giám sát môi trường: hiệu chuẩn dòng chảy bơm lấy mẫu không khí, ổn định dòng chảy của máy phân tích khí;

Thiết bị / Không khí tươi: Hệ thống không khí tươi cao cấp, máy lọc không khí để kiểm soát khối lượng không khí vòng kín;

Các dụng cụ nghiên cứu: ống dẫn khí phòng thí nghiệm, đo lưu lượng thiết bị khí nén chính xác.
