Thông tin chi tiết sản phẩm:
|
| Phạm vi: | 0-50 SLPM | Sự chính xác: | ± 0,5% fs |
|---|---|---|---|
| Độ lặp lại: | ± 0,1% fs | Thời gian đáp ứng: | ≤1 mili giây |
| Giao diện đầu ra: | I2C | điện áp cung cấp điện: | 3-10 VDC |
| Tiêu thụ điện năng: | 25 mW | Nhiệt độ hoạt động: | -20℃ - +70℃ |
| Làm nổi bật: | MEMS cảm biến lưu lượng nhiệt y tế,Cảm biến dòng chảy khối lượng 0-50SLPM,cảm biến áp suất điện tử với bảo hành |
||
Mô tả sản phẩm:

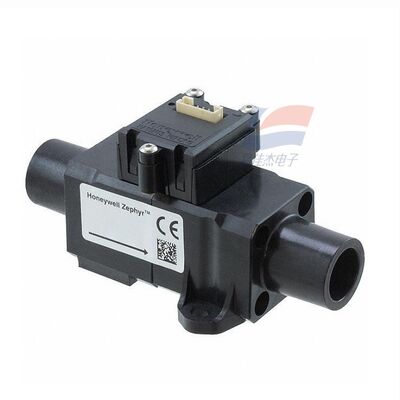

YJJ HAFUHH0050L4AXT MEMS cảm biến dòng chảy khối lượng nhiệt cho sử dụng y tế 0-50SLPM
Đặc điểm:
I. Các thông số lõi (25 °C, 1 atm)
Mô hình: HAFUHH0050L4AXT
Phương tiện đo: Không khí khô và sạch / Khí không ăn mòn
Phạm vi: 0 ¢ 50 SLPM (phân giải lên đến ± 0,05 SLPM)
Độ chính xác: ±0,5% FS (toàn quy mô), ±0,5% đọc
Khả năng lặp lại: ± 0,1% FS
Thời gian phản ứng: ≤ 1 ms (đánh giá động nhanh)
Giao diện đầu ra: I2C (điện tử), mức 3.3V
Điện áp cung cấp điện: 3 ∼ 10 VDC (thường là 3,3 / 5V)
Tiêu thụ năng lượng: tĩnh khoảng 25 mW, tối đa ≤ 60 mW
Nhiệt độ hoạt động: -20°C đến +70°C; bù đắp trung bình 0°C đến +50°C
Kháng áp: tối đa 60 psi (khoảng 4 bar)
Kích thước giao diện: 22 mm đầu nối nam hình nón (phương tiện kết nối nhanh khí nén)
Gói: đầu nối SIP 6 chân, tháp nhiệt nhựa chống cháy
Tuổi thọ: > 5 năm (hoạt động bình thường), phù hợp với RoHS
II. Nguyên tắc hoạt động
Sử dụng công nghệ MEMS thermic microbridge:
Chip bao gồm một điện trở nhiệt cách nhiệt + điện trở cảm biến nhiệt độ phía trên và phía dưới dòng;
Dòng không khí loại bỏ nhiệt, và sự khác biệt nhiệt độ giữa thượng nguồn và hạ nguồn tỷ lệ thuận với tốc độ dòng chảy khối lượng;
chip ASIC hoàn thành bù đắp nhiệt độ, tuyến tính hóa, số hóa và đầu ra tín hiệu I2C;
Đánh giá trực tiếp tốc độ dòng chảy khối lượng, không bị ảnh hưởng bởi biến động nhiệt độ / áp suất.
III. Ứng dụng chính
Thiết bị y tế: Kiểm soát chính xác lưu lượng oxy / không khí cho máy hô hấp, máy gây mê, dụng cụ chức năng phổi;
Tự động hóa công nghiệp: tỷ lệ khí, khí bảo vệ hàn, thiết bị phát hiện rò rỉ, giám sát dòng chảy khối lượng khí;
Giám sát môi trường: hiệu chuẩn dòng chảy bơm lấy mẫu không khí, ổn định dòng chảy của máy phân tích khí;
Thiết bị / không khí trong lành: Hệ thống không khí trong lành cao cấp, máy lọc không khí với điều khiển âm lượng gió vòng kín;
Các dụng cụ nghiên cứu: ống dẫn khí phòng thí nghiệm, đo lưu lượng thiết bị khí nén chính xác.
Thông số kỹ thuật:
| Phạm vi đo | 050 SLPM |
| Nhiệt độ hoạt động | -20°C đến +70°C |
| Bồi thường trung bình | 0°C đến +50°C |
| Kháng áp | Tối đa 60 psi |
| Kích thước giao diện | 22 mm |
| Gói | SIP 6 chân |
