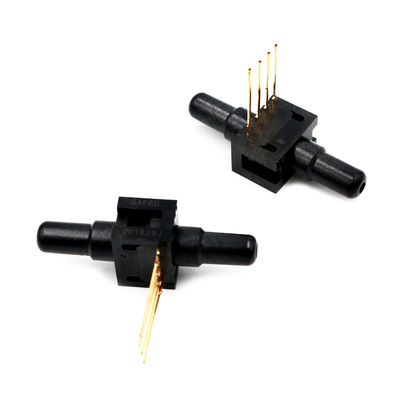

YJJ 26PCAFA6D Cảm biến áp suất 1Psi được sử dụng trong lĩnh vực tự động hóa công nghiệp của thiết bị y tế

Mô tả sản phẩm:

Cảm biến áp suất YJJ 26PCAFA6D 1Psi được sử dụng trong lĩnh vực tự động hóa công nghiệp của thiết bị y tế

Đặc trưng:

Cảm biến áp suất dòng 22/24/26PC

Đo và Vi sai/Không khuếch đại

- 1 MICRO SWITCH Cảm biến và Điều khiển 11-800-537-6945 USA1F1-815-235-6847 Quốc tế 11-800-737-3360 Canada17

CẢM BIẾN ĐO

Áp suất được áp dụng cho cổng P2. Cổng P1 thông hơi ra áp suất môi trường

Kích thước lắp đặt (chỉ để tham khảo)

Đầu nối 1 x 4 (Kiểu 1), Cổng thẳng (Kiểu A)

Chân 1 có khía và được hiển thị ở bên phải của gói. Chân 2 nằm cạnh Chân 1, v.v.

Điện áp kích thích — 10.0 16.0 Vdc

Thời gian đáp ứng — — 1.0 ms

Điện trở đầu vào 5.5 k 7.5 k 11.5 k Ohm

Điện trở đầu ra 1.5 k 2.5 k 3.0 k Ohm

Khoảng P2>P1(1) Tối thiểu. Tiêu biểu. Tối đa.

0 đến 1 14.7 16.7 18.7 mV

0 đến 5 47 50 53 mV

0 đến 15 96 100 104 mV

Độ lệch Null Tối thiểu. Tiêu biểu. Tối đa.

0 đến 1 -2.0 0 +2.0 mV

0 đến 5 -2.0 0 +2.0 mV

0 đến 15 -2.0 0 +2.0 mV

-ity (BFSL P2>P1) Tiêu biểu. Tối đa.

0 đến 1 — ±0.50 ±1.75 % khoảng

0 đến 5 — ±0.50 ±1.5 % khoảng

0 đến 15 — ±0.50 ±1.0 % khoảng

Dịch chuyển Null 25 °C đến 0 °C, 25 °C đến 50°C(2) Tiêu biểu. Tối đa.

0 đến 1 — — ±1.0 mV

0 đến 5 — — ±1.0 mV

0 đến 15 — — ±1.0 mV

Dịch chuyển Khoảng 25 °C đến 0 °C, 25 °C đến 50°C(2) Tiêu biểu. Tối đa.

0 đến 1 — ±1.5 ±4.5 % khoảng

0 đến 5 — ±1.0 ±1.7 % khoảng

0 đến 15 — ±0.75 ±1.5 % khoảng

Độ lặp lại và Trễ Tiêu biểu. Tối đa.

0 đến 1 — ±0.2 — % khoảng

0 đến 5 — ±0.2 — % khoảng

0 đến 15 — ±0.2 — % khoảng

Quá áp P2>P1; P1>P2 Tiêu biểu. Tối đa.

0 đến 1 — — 20 psi

0 đến 5 — — 20 psi

0 đến 15 — — 45 psi

Ghi chú:

1. Khoảng là hiệu số đại số giữa đầu ra ở áp suất hoạt động tối đa và đầu ra ở 0 psi.

2. Lỗi nhiệt độ được tính theo 25 °C.

THÔNG SỐ KỸ THUẬT

Mô tả đặc điểm

Nhiệt độ bảo quản -55 °C đến 100 °C [-67 °F đến 212 °F]

Nhiệt độ hoạt động -40 °C đến 85 °C [-40 °F đến 185 °F]

Nhiệt độ bù 0 °C đến 50 °C [32 °F đến 122 °F]

Chân căn chỉnh Chân đường kính 0,86 mm [0,034 in] kéo dài qua PCB

Đường kính cổng 1,88 mm [0,074 in] sử dụng ống ID tiêu chuẩn 0,59 mm [0,0625 in]

Định hướng cổng Song song với PCB (dạng thấp trên bo mạch)

Tính năng Pick Up Tính năng 3,18 mm [0,125 in] trên nắp cổng

Hàn SMT · Sn 96.5 Ag 3.5 Không cần làm sạch

· Sn 63 Pb 37 Không cần làm sạch

Hồ sơ nung lại SMT Nhiệt độ đỉnh tối đa 260 °C [500 °F] trong 10 giây

Khả năng tương thích với môi trường Cả hai cổng đều bị giới hạn đối với môi trường tương thích với polyphthalamide,

fluorosilicone và silicon.

Đủ điều kiện sốc đã được thử nghiệm đến 150 g

Độ rung MIL-STD-202. Phương pháp 213

(150 g nửa hình sin 11 ms)

Trọng lượng 0,5 gram [0,0176 oz]
