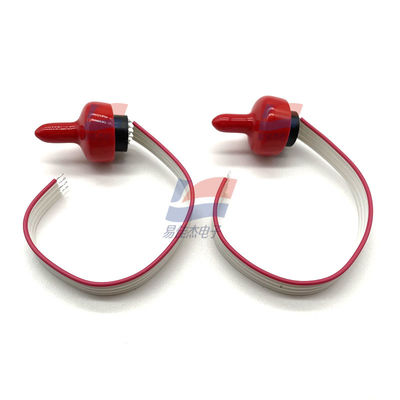

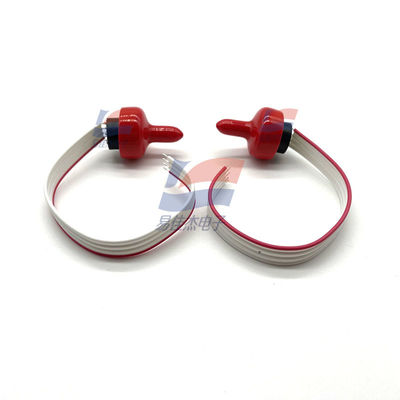

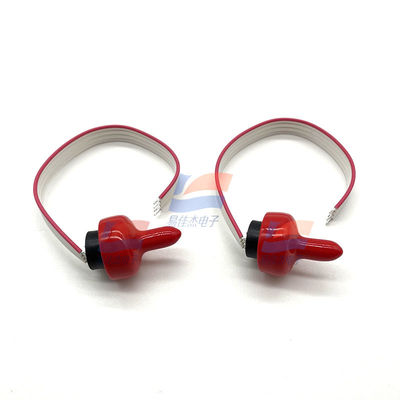

Cảm biến áp suất YJJ NPI-19A-CZ021GH được sử dụng trong các thiết bị y sinh với áp suất 2.5 Psi

Mô tả sản phẩm:

Cảm biến áp suất YJJ NPI-19A-CZ021GH được sử dụng trong các thiết bị y sinh với áp suất 2.5 Psi

Tính năng:

Các thông số và ứng dụng chính của cảm biến áp suất NPI-19A-CZ021GH như sau:
Mô tả thông số
‌Áp suất làm việc‌: 17.2 KPa
‌Điện áp đầu ra‌: Điện áp đầu ra thay đổi tùy thuộc vào cấu hình. Ví dụ, phiên bản kích thích dòng điện không đổi có thể cung cấp dòng điện đầu ra 1.5mA.
Điện áp nguồn: Một số cấu hình hỗ trợ nguồn 10V.
Nhiệt độ làm việc: Lên đến 125℃
Dạng đóng gói: Sử dụng cấu trúc lõi chứa đầy dầu
Loại giao diện: Hỗ trợ đấu dây linh hoạt hoặc cổng loại N
Ứng dụng chính
‌Giám sát lắng đọng‌: Thích hợp để giám sát dịch chuyển trong các tình huống như đường ray và nền móng tòa nhà.
Thích hợp cho môi trường khắc nghiệt: Được trang bị thiết kế cách ly môi chất và lõi chứa đầy dầu, nó có thể chịu được độ ẩm cao, rung động và các điều kiện làm việc khắc nghiệt khác.

Thông số kỹ thuật chi tiết của cảm biến áp suất NPI-19A-CZ021GH
NPI-19A-CZ021GH là cảm biến áp suất cấp công nghiệp thuộc dòng NPI-19 của NovaSensor, một thương hiệu thuộc Amphenol. Nó chủ yếu được thiết kế cho các tình huống đo áp suất thấp, áp dụng công nghệ cách ly điện môi và quy trình cảm biến điện trở áp, kết hợp độ chính xác cao và độ tin cậy cao. Sau đây là các thông số chi tiết và thông tin chính của nó:
1. Thông số kỹ thuật cốt lõi
1.1 Thông số liên quan đến áp suất
Loại đo: Áp suất đồng hồ
Phạm vi đo tiêu chuẩn: 0~2.5 psi (tương đương 0~17.2 kPa, 1 psi ≈ 7 kPa)
Áp suất quá tải tối đa: 3 lần áp suất định mức (đối với nguồn dòng điện không đổi), 2 lần áp suất định mức (đối với nguồn điện áp không đổi)
Độ chính xác tĩnh: ±0.1% FSO (giá trị điển hình), ±0.5% FSO (giá trị tối đa), bao gồm các lỗi tuyến tính, lặp lại và trễ
Phạm vi bù nhiệt độ: 0~70℃ (32~158°F), sai số nhiệt độ tối đa sau khi bù ≤0.75% FSO

Thông số môi trường và vật lý
2.1 Khả năng thích ứng với môi trường
Nhiệt độ hoạt động: -40~125℃ (-40~257°F)
Nhiệt độ bảo quản: -40~125℃ (-40~257°F)
Khả năng thích ứng với độ ẩm: Không có chỉ dẫn rõ ràng, nên tránh môi trường ngưng tụ (tương thích với độ ẩm công nghiệp thông thường)
Khả năng chống rung: Hỗ trợ môi trường rung công nghiệp thông thường ở tần số 20~2000Hz (không chỉ định giá trị cụ thể, tham khảo các đặc tính của dòng)
Khả năng chống sốc: Hỗ trợ cường độ sốc cấp công nghiệp dưới xung 11ms (tham khảo các đặc tính chống sốc 100g của dòng)
2.2 Thông số vật lý và cấu trúc
Vật liệu chính: Màng ngăn cách ly bằng thép không gỉ 316, tương thích với môi chất thích ứng 316SS (khả năng chống ăn mòn mạnh)
Thông số kỹ thuật kích thước: Cấu trúc hình trụ, đường kính 18.8~19mm, chiều dài 7~7.1mm (kích thước dòng NPI-19 tiêu chuẩn)
Trọng lượng: Khoảng 10 gram (thiết kế nhẹ, dễ tích hợp)
Cổng áp suất: Không có cổng tích hợp (cần được kết hợp với mô-đun cổng thích ứng), hỗ trợ thiết kế hàn kín/niêm phong bên, các giao diện ren tùy chọn như 1/2"-20 UNF, 1/4"-18 NPT
Thông số kỹ thuật niêm phong: Cấu hình loại A bao gồm vòng chữ O (kích thước φ16.76×0.99mm) để đảm bảo hiệu suất niêm phong
Dạng đóng gói: Ống (đóng gói dạng ống), thuận tiện cho việc lưu trữ và vận chuyển
3. Tính năng sản phẩm và kịch bản ứng dụng
3.1 Ưu điểm cốt lõi
Thiết kế cách ly điện môi: Chip cảm biến được đóng gói trong khoang chứa đầy dầu và môi chất đo được cách ly bằng màng ngăn bằng thép không gỉ để tránh hư hỏng chip do ăn mòn hoặc ô nhiễm
Công nghệ tiên tiến: Áp dụng công nghệ cảm biến điện trở áp Senstable® và chất nền gốm lai tích hợp mạng điện trở bù nhiệt độ, với độ ổn định tuyệt vời
Chế độ cấp nguồn kép: Hỗ trợ dòng điện không đổi (1.5mA) hoặc cấp nguồn điện áp không đổi (10V DC), thích ứng với các yêu cầu thiết kế hệ thống khác nhau
Tuổi thọ cao: Tuổi thọ chu kỳ áp suất khoảng 10 triệu lần, với độ trôi dài hạn nhỏ và độ bền cao trong các tình huống công nghiệp
3.2 Ứng dụng điển hình
Hệ thống điều khiển áp suất chất lỏng/khí, phát hiện quy trình công nghiệp và điều khiển tự động
Quản lý năng lượng, bảo vệ môi trường và hệ thống xử lý nước (chẳng hạn như phát hiện mực nước cầu)
Hệ thống định vị hàng hải, thiết bị tạo oxy và làm lạnh, hệ thống động cơ diesel, thiết bị máy móc nông nghiệp
Hệ thống HVAC (Hệ thống sưởi, thông gió và điều hòa không khí), thiết bị y sinh và các tình huống đo áp suất thấp và độ chính xác cao khác
4. Ghi chú bổ sung
Mô hình này thuộc về mô hình áp suất thấp của dòng NPI-19. Đối với các phạm vi đo cao hơn (chẳng hạn như 0~300 psi), bạn có thể tham khảo mô hình NPI-19 VC của cùng dòng. Để biết các định nghĩa chân chi tiết, sơ đồ thích ứng cổng hoặc đường cong sai số nhiệt độ hoàn chỉnh, bạn có thể tham khảo hướng dẫn kỹ thuật dòng NPI-19 chính thức của Amphenol hoặc liên hệ với các đại lý được ủy quyền của thương hiệu để được hỗ trợ tùy chỉnh.
