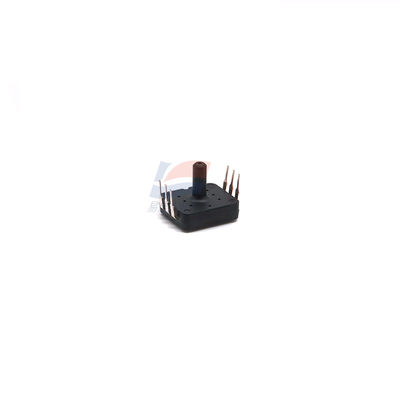

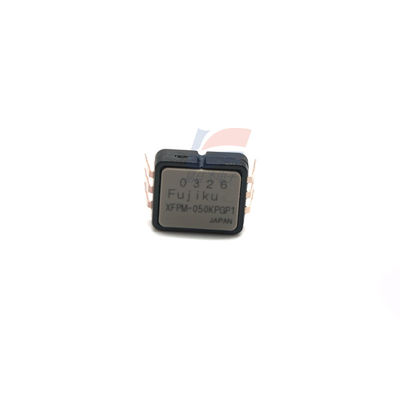

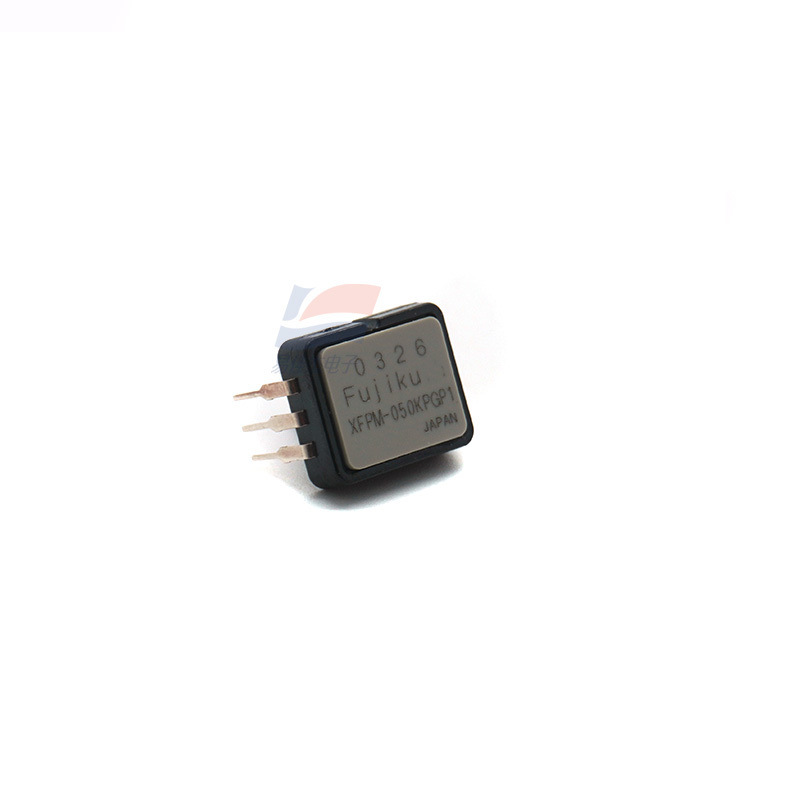

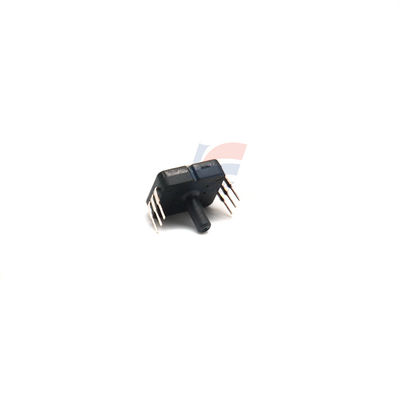

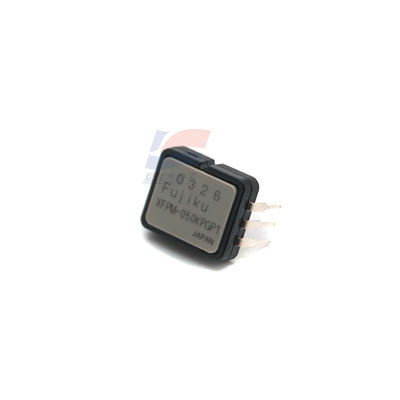

Cảm biến áp suất YJJ XFPM-050KPG XFPM-050KPGR cho Thiết bị đo lường tự động hóa công nghiệp

Mô tả sản phẩm:

Cảm biến áp suất YJJ XFPM-050KPG XFPM-050KPGR cho Thiết bị Tự động hóa Công nghiệp

Tính năng:

XFPM-050KPG là cảm biến áp suất điện trở áp suất có độ chính xác cao do Fujikura sản xuất. Nó có đặc điểm tiêu thụ điện năng thấp và khả năng thích ứng nhiệt độ rộng, được sử dụng rộng rãi trong kiểm soát công nghiệp, thiết bị y tế và các tình huống khác. Sau đây là mô tả thông số chi tiết và giới thiệu cách sử dụng của cảm biến này:
I. Mô tả thông số cốt lõi
(1) Thông số hiệu suất cơ bản
Phạm vi đo: 0~7.25 psi (khoảng 0~50 kPa), thuộc loại đo áp suất vi mô, với chế độ cảm biến áp suất đồng hồ.
Liên quan đến độ chính xác: Độ chính xác tổng thể ±1.5% FS (toàn thang đo), bao gồm độ phi tuyến, độ trễ, v.v. Lỗi toàn diện; một số thông số kỹ thuật có thể đạt được độ chính xác cao hơn, với phạm vi lỗi thấp tới ±0.125% FS (tùy chọn).
Tín hiệu đầu ra: Đầu ra điện áp tương tự, độ lệch điểm 0 điển hình 0.2V; hỗ trợ các loại đầu ra tiêu chuẩn khác nhau (tùy chọn), chẳng hạn như 4-20mA, 0-5Vdc, 1-5Vdc, 0-10Vdc, v.v.
Độ nhạy: Thông số độ nhạy là 3 (đơn vị thích ứng với đặc tính đầu ra điện áp), tín hiệu đầu ra toàn thang đo tương ứng tuyến tính với sự thay đổi áp suất, tạo điều kiện cho việc thu thập và xử lý tín hiệu.
Thời gian đáp ứng: 2000 µs (2 mili giây), có khả năng phản ứng nhanh với sự thay đổi áp suất, phù hợp với các tình huống giám sát áp suất động.
(2) Thông số điện và tiêu thụ điện năng
Điện áp cung cấp: 4.75~5.25 Vdc, tương thích với điện áp cung cấp 3.0V, 3.3V, 5.0Vdc, phù hợp với các yêu cầu cung cấp điện của thiết bị khác nhau.
Dòng điện tối đa: 10.0 mA, chế độ tiêu thụ điện năng thấp (3.3Vdc) tối đa chỉ 2 mA, phù hợp với các thiết bị chạy bằng pin hoặc hệ thống công suất thấp.
Điện trở cách điện: 4Ω, hiệu suất trở kháng DC ổn định giữa mạch và thân đàn hồi, đảm bảo an toàn điện.
(3) Thông số môi trường và nhiệt độ
Phạm vi nhiệt độ hoạt động: -40℃~125℃, phù hợp với môi trường nhiệt độ cực cao và thấp.
Phạm vi bù nhiệt độ: 0℃~85℃, trong phạm vi này, điểm 0 và độ trôi của độ nhạy được bù trừ nghiêm ngặt, đảm bảo độ chính xác đo ổn định.
Độ ổn định: Sở hữu độ ổn định lâu dài và khả năng chống trôi tuyệt vời, thông số trôi là 4 (dựa trên phần trăm toàn thang đo), giảm tần suất hiệu chuẩn trong quá trình sử dụng lâu dài.
(4) Thông số cơ học và cấu trúc
Vật liệu và đóng gói: Vật liệu thân chính là thép không gỉ, có khả năng cách điện tốt; dạng đóng gói là DIP-6 (gói hai hàng chân), cấu trúc hình vuông, kích thước nhỏ (dài × rộng = 8.0mm × 8.0mm), hỗ trợ lắp đặt xuyên lỗ (Through Hole Mount).
Giao diện áp suất: Cổng thẳng, đường kính cổng 3.2mm, chiều cao 6mm, tạo điều kiện kết nối với đường ống môi chất đo.
Khả năng quá tải: Cho phép quá tải 7% FS, có khả năng bảo vệ chống sốc và quá áp cao, kéo dài tuổi thọ.
II. Ứng dụng chính
Tự động hóa công nghiệp: Thích hợp để giám sát áp suất trong hệ thống thủy lực/khí nén, điều khiển phản hồi áp suất trong máy móc và máy công nghiệp, ép phun, ép dập, v.v., cũng như giám sát trạng thái áp suất của bơm và máy nén, giúp tối ưu hóa quy trình sản xuất và đảm bảo hoạt động an toàn của thiết bị.
Thiết bị y tế: Có thể được nhúng vào máy đo huyết áp dùng một lần, máy theo dõi đa thông số, máy phân tích tế bào máu, v.v., để đo chính xác huyết áp của con người, áp suất đường ống khí, v.v., đáp ứng các yêu cầu nghiêm ngặt của thiết bị y tế về độ chính xác và độ ổn định.
Thiết bị điện tử tiêu dùng và đồ gia dụng: Thích hợp cho các thiết bị gia dụng như máy giặt, máy hút bụi, thiết bị bơm hơi, v.v., cho các tình huống như điều khiển công tắc áp suất, đo gián tiếp mức chất lỏng (thông qua chuyển đổi áp suất), v.v., tăng cường trí thông minh và độ tin cậy của sản phẩm. Thiết bị phòng thí nghiệm và thử nghiệm: Được sử dụng để hiệu chuẩn áp suất và giám sát hệ thống HVAC (sưởi, thông gió và điều hòa không khí) và hệ thống làm lạnh, cũng như các yêu cầu đo áp suất vi mô trong các thí nghiệm nghiên cứu khoa học khác nhau. Nó tương thích với môi trường cung cấp điện đa điện áp trong phòng thí nghiệm và dễ dàng cài đặt.
Các tình huống khác: Nó cũng được áp dụng trong các lĩnh vực như giám sát áp suất trong phòng sạch và cảm biến áp suất cho thiết bị chuyển động. Với dải nhiệt độ rộng (-40℃~125℃) và đặc tính tiêu thụ điện năng thấp, nó phù hợp với môi trường làm việc phức tạp.
III. Ưu điểm cốt lõi của sản phẩm
Áp dụng công nghệ cảm biến điện trở áp suất tiên tiến, có độ chính xác cao và khả năng phản hồi nhanh, với khả năng chống nhiễu mạnh (tuân thủ các tiêu chuẩn CE EMI).
Dải nhiệt độ hoạt động rộng (-40℃~125℃) và thiết kế bù nhiệt độ, phù hợp để đo ổn định trong môi trường khắc nghiệt.
Đóng gói nhỏ gọn và các phương pháp lắp đặt linh hoạt, tương thích với các yêu cầu tích hợp thiết bị khác nhau và hỗ trợ điều chỉnh thông số kỹ thuật tùy chỉnh.

Thông số kỹ thuật:
