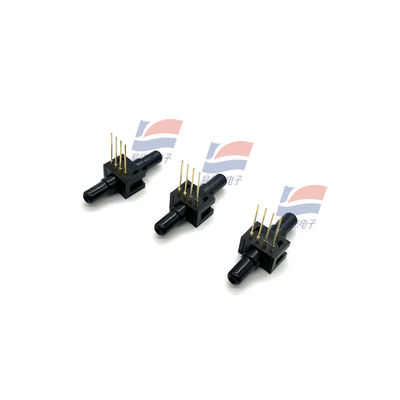

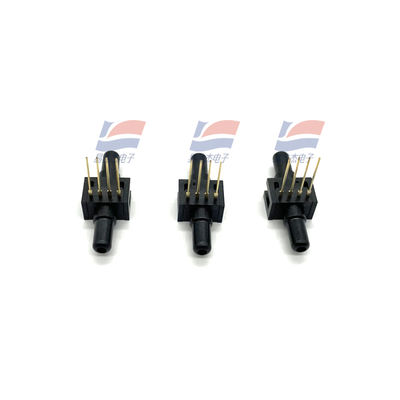

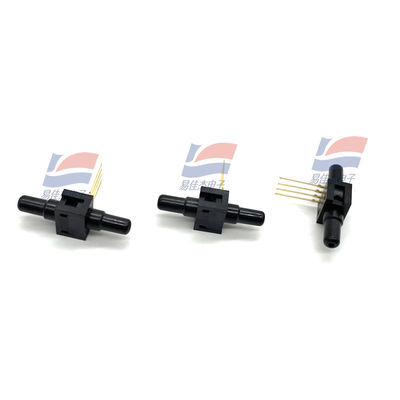

YJJ 26PCDFA6D Cảm biến áp suất chênh lệch 0-30Psi được sử dụng trong lĩnh vực phát hiện áp suất công nghiệp

Mô tả sản phẩm:

Cảm biến áp suất chênh lệch YJJ 26PCDFA6D 0-30Psi được sử dụng trong lĩnh vực phát hiện áp suất công nghiệp

Đặc điểm:

Cảm biến áp suất dòng 22/24/26PC

Áp suất tuyệt đối và chênh lệch/Không khuếch đại

Hone 1 MICRO SWITCH Sensing and Control 11-800-537-6945 USA1F1-815-235-6847 Quốc tế 11-800-737-3360 Canada 17

CẢM BIẾN ÁP SUẤT TUYỆT ĐỐI

Áp suất được đặt vào cổng P2. Cổng P1 thông ra áp suất môi trường

Kích thước lắp đặt (chỉ mang tính tham khảo)

Đầu nối 1 x 4 (Kiểu 1), Cổng thẳng (Kiểu A)

Chân 1 có khía và được hiển thị ở bên phải của gói. Chân 2 nằm cạnh Chân 1, v.v.

ĐẶC TÍNH HIỆU SUẤT 26PC SMT (Ở ĐIỆN ÁP KÍCH THÍCH 10 VDC ±0.01 VDC, 25 °C)

Tối thiểu. Điển hình. Tối đa. Đơn vị

Điện áp kích thích — 10.0 16.0 Vdc

Thời gian phản hồi — — 1.0 ms

Điện trở đầu vào 5.5 k 7.5 k 11.5 k Ohm

Điện trở đầu ra 1.5 k 2.5 k 3.0 k Ohm

Dải đo P2>P1(1) Tối thiểu. Điển hình. Tối đa.

0 đến 1 14.7 16.7 18.7 mV

0 đến 5 47 50 53 mV

0 đến 15 96 100 104 mV

Độ lệch điểm 0 Tối thiểu. Điển hình. Tối đa.

0 đến 1 -2.0 0 +2.0 mV

0 đến 5 -2.0 0 +2.0 mV

0 đến 15 -2.0 0 +2.0 mV

Độ tuyến tính (BFSL P2>P1) Điển hình. Tối đa.

0 đến 1 — ±0.50 ±1.75 % dải đo

0 đến 5 — ±0.50 ±1.5 % dải đo

0 đến 15 — ±0.50 ±1.0 % dải đo

Độ dịch điểm 0 25 °C đến 0 °C, 25 °C đến 50°C(2) Điển hình. Tối đa.

0 đến 1 — — ±1.0 mV

0 đến 5 — — ±1.0 mV

0 đến 15 — — ±1.0 mV

Độ dịch dải đo 25 °C đến 0 °C, 25 °C đến 50°C(2) Điển hình. Tối đa.

0 đến 1 — ±1.5 ±4.5 % dải đo

0 đến 5 — ±1.0 ±1.7 % dải đo

0 đến 15 — ±0.75 ±1.5 % dải đo

Độ lặp lại và độ trễ Điển hình. Tối đa.

0 đến 1 — ±0.2 — % dải đo

0 đến 5 — ±0.2 — % dải đo

0 đến 15 — ±0.2 — % dải đo

Quá áp P2>P1; P1>P2 Điển hình. Tối đa.

0 đến 1 — — 20 psi

0 đến 5 — — 20 psi

0 đến 15 — — 45 psi

Ghi chú:

1. Dải đo là hiệu đại số giữa đầu ra ở áp suất hoạt động tối đa và đầu ra ở 0 psi.

2. Sai số nhiệt độ được tính toán dựa trên 25 °C.

THÔNG SỐ KỸ THUẬT

Mô tả đặc tính

Nhiệt độ lưu trữ -55 °C đến 100 °C [-67 °F đến 212 °F]

Nhiệt độ hoạt động -40 °C đến 85 °C [-40 °F đến 185 °F]

Nhiệt độ bù 0 °C đến 50 °C [32 °F đến 122 °F]

Chân định vị các chân đường kính 0,86 mm [0.034 in] xuyên qua PCB

Đường kính cổng đường kính 1,88 mm [0.074 in] sử dụng ống có đường kính trong tiêu chuẩn 0,59 mm [0.0625 in]

Hướng cổng Song song với PCB (profile thấp trên bo mạch)

Tính năng nhặt 3,18 mm [0.125 in] trên nắp cổng

Hàn SMT · Sn 96.5 Ag 3.5 Không cần làm sạch Flux

· Sn 63 Pb 37 Không cần làm sạch Flux

Hồ sơ hàn lại SMT Nhiệt độ đỉnh tối đa 260 °C [500 °F] trong 10 giây

Tương thích phương tiện Cả hai cổng đều giới hạn ở các phương tiện tương thích với polyphthalamide,

fluorosilicone và silicon.

Đủ điều kiện chống sốc đã được thử nghiệm ở mức 150 g

Rung MIL-STD-202. Phương pháp 213

(150 g nửa hình sin 11 ms)

Trọng lượng 0,5 gram [0.0176 oz]
