Thông tin chi tiết sản phẩm:
|
| Phạm vi áp suất: | 0 - 5 psi | Điện áp cung cấp điện: | 2,5V đến 16V |
|---|---|---|---|
| Tín hiệu đầu ra: | Tín hiệu điện áp MV | Nhiệt độ hoạt động: | -40 ° C đến 85 ° C. |
| Mẫu bao bì: | Hình trụ | Tuyến tính: | ± 0,5% |
| Làm nổi bật: | cảm biến áp suất công nghiệp thu nhỏ,cảm biến áp suất trên bo mạch 0-5 psi,cảm biến áp suất điện tử với bảo hành |
||
Mô tả sản phẩm:

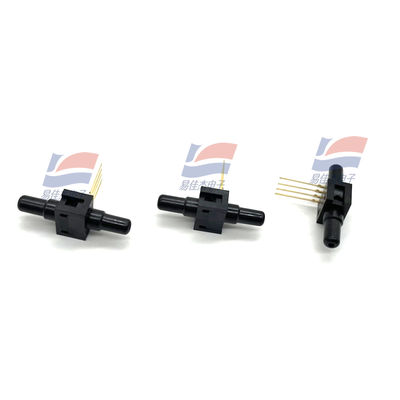

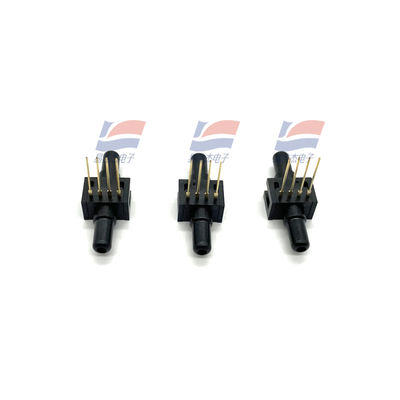

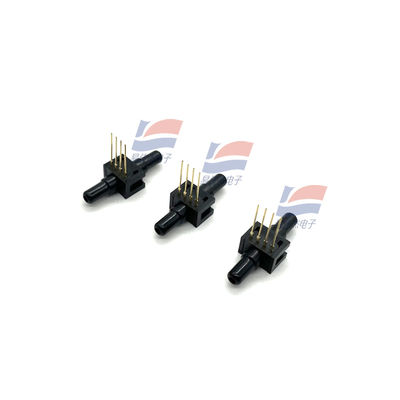

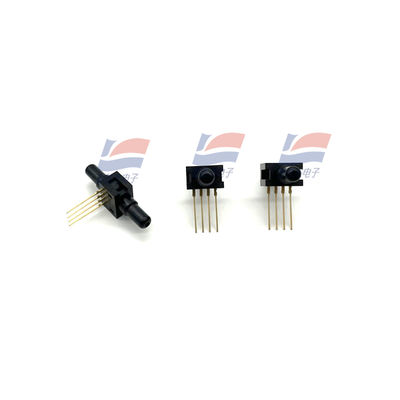

YJJ 26PCBFA6D là một cảm biến áp suất trên bo mạch thu nhỏ được sử dụng để theo dõi áp suất công nghiệp
Tính năng:
ĐẶC TÍNH HIỆU SUẤT SMT 26PC (TẠI KÍCH THÍCH 10 VDC ±0,01 VDC, 25 °C)
Tối thiểu Tiêu biểu Tối đa Đơn vị
Điện áp kích thích — 10.0 16.0 Vdc
Thời gian đáp ứng — — 1.0 ms
Điện trở đầu vào 5.5 k 7.5 k 11.5 k Ohm
Điện trở đầu ra 1.5 k 2.5 k 3.0 k Ohm
Khoảng P2>P1(1) Tối thiểu Tiêu biểu Tối đa
0 đến 1 14.7 16.7 18.7 mV
0 đến 5 47 50 53 mV
0 đến 15 96 100 104 mV
Độ lệch không Min. Typ. Max.
0 đến 1 -2.0 0 +2.0 mV
0 đến 5 -2.0 0 +2.0 mV
0 đến 15 -2.0 0 +2.0 mV
Độ tuyến tính (BFSL P2>P1) Typ. Max.
0 đến 1 — ±0.50 ±1.75 % khoảng
0 đến 5 — ±0.50 ±1.5 % khoảng
0 đến 15 — ±0.50 ±1.0 % khoảng
Độ dịch chuyển không 25 °C đến 0 °C, 25 °C đến 50°C(2) Typ. Max.
0 đến 1 — — ±1.0 mV
0 đến 5 — — ±1.0 mV
0 đến 15 — — ±1.0 mV
Độ dịch chuyển khoảng 25 °C đến 0 °C, 25 °C đến 50°C(2) Typ. Max.
0 đến 1 — ±1.5 ±4.5 % khoảng
0 đến 5 — ±1.0 ±1.7 % khoảng
0 đến 15 — ±0.75 ±1.5 % khoảng
Độ lặp lại và trễ Typ. Max.
0 đến 1 — ±0.2 — % khoảng
0 đến 5 — ±0.2 — % khoảng
0 đến 15 — ±0.2 — % khoảng
Quá áp P2>P1; P1>P2 Typ. Max.
0 đến 1 — — 20 psi
0 đến 5 — — 20 psi
0 đến 15 — — 45 psi
Ghi chú:
1. Khoảng là hiệu số đại số giữa đầu ra ở áp suất hoạt động định mức tối đa và đầu ra ở 0 psi.
2. Lỗi nhiệt độ được tính theo 25 °C.
THÔNG SỐ KỸ THUẬT
Mô tả đặc điểm
Nhiệt độ bảo quản -55 °C đến 100 °C [-67 °F đến 212 °F]
Nhiệt độ hoạt động -40 °C đến 85 °C [-40 °F đến 185 °F]
Nhiệt độ bù 0 °C đến 50 °C [32 °F đến 122 °F]
Chân căn chỉnh Chân đường kính 0,86 mm [0,034 inch] kéo dài qua PCB
Đường kính cổng 1,88 mm [0,074 inch] sử dụng ống ID tiêu chuẩn 0,59 mm [0,0625 inch]
Định hướng cổng Song song với PCB (dạng thấp trên bo mạch)
Tính năng Pick Up Tính năng 3,18 mm [0,125 inch] trên nắp cổng
Hàn SMT · Sn 96.5 Ag 3.5 Không cần làm sạch
· Sn 63 Pb 37 Không cần làm sạch
Hồ sơ nung lại SMT Nhiệt độ đỉnh tối đa 260 °C [500 °F] trong 10 giây
Khả năng tương thích với phương tiện Cả hai cổng đều bị giới hạn ở các phương tiện tương thích với polyphthalamide,
fluorosilicone và silicon.
Kiểm định sốc đã được thử nghiệm đến 150 g
Độ rung MIL-STD-202. Phương pháp 213
(150 g nửa hình sin 11 ms)
Trọng lượng 0,5 gram [0,0176 oz]
Thông số kỹ thuật:
| Loại đầu ra | Điện áp tương tự |
| Đầu ra | 1V đến 5V |
| Độ chính xác | ±1% |
| Điện áp nguồn | 8V đến 30V |
