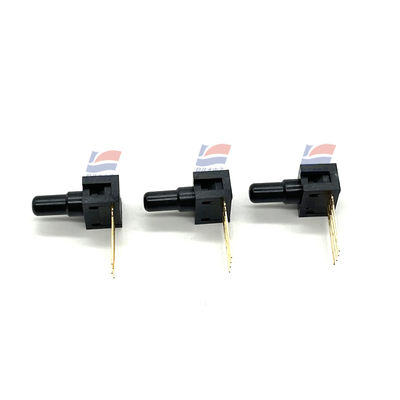

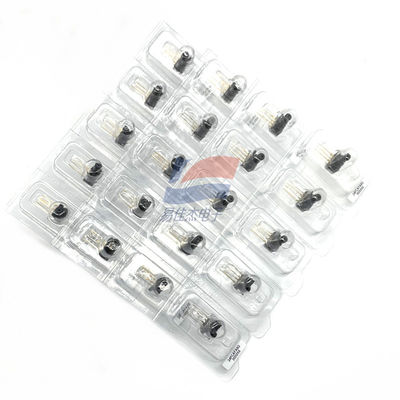

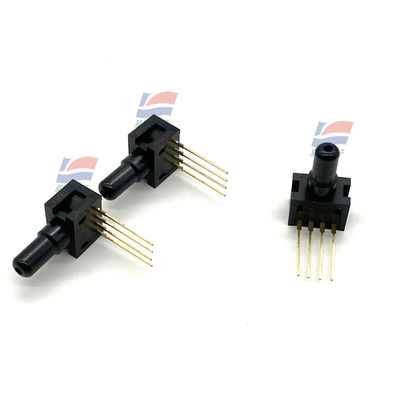

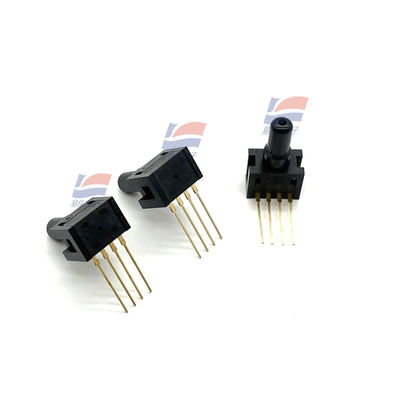

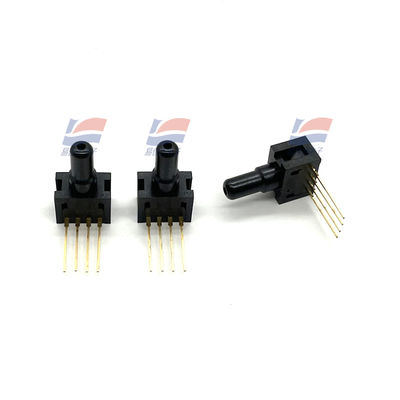

YJJ 24PCFFA6G Bộ cảm biến áp suất thu nhỏ trực tiếp đơn được sử dụng trong các thiết bị y tế

Mô tả sản phẩm:

YJJ 24PCFFA6G Bộ cảm biến áp suất thu nhỏ trực tiếp đơn được sử dụng trong các thiết bị y tế

Đặc điểm:

Cảm biến áp suất 22/24/26PC Series

Gage và chênh lệch/không tăng cường

- 1 MICRO SWITCH cảm biến và điều khiển 11-800-537-6945 USA1F1-815-235-6847 Quốc tế 11-800-737-3360 Canada17

Cảm biến đo

Áp lực được áp dụng để cổng P2. cổng P1 lỗ thông gió để áp suất môi trường

Kích thước gắn (chỉ để tham khảo)

1 x 4 Kết thúc (Phong cách 1), Cổng thẳng (Phong cách A)

Pin 1 được khắc và được hiển thị ở bên phải của gói. Pin 2 nằm bên cạnh Pin 1, vv

26PC SMT PERFORMANCE CHARACTERISTICS (AT 10 VDC ±0,01 VDC EXCITATION, 25 °C)

Tiêu chuẩn tối đa, đơn vị

Điện áp kích thích ¥ 10.0 16.0 Vdc

Thời gian phản ứng: 1,0 ms

Chống đầu vào 5.5 k 7.5 k 11.5 k Ohm

Kháng ra 1,5 k 2,5 k 3,0 k Ohm

Chiều dài P2>P1(1)Tối thiểu, tối đa.

0 đến 1 14,7 16,7 18,7 mV

0 đến 5 47 50 53 mV

0 đến 15 96 100 104 mV

Null Offset Min. Typ Max.

0 đến 1 -2,0 0 +2,0 mV

0 đến 5 -2,0 0 +2,0 mV

0 đến 15 -2,0 0 +2,0 mV

Tính tuyến tính (BFSL P2> P1)

0 đến 1 ± 0,50 ± 1,75 % độ dài

0 đến 5 ± 0,50 ± 1,5% độ dài

0 đến 15 ± 0,50 ± 1,0% độ dài

Null Shift 25 °C đến 0 °C, 25 °C đến 50 °C(2)Nhất là.

0 đến 1 ± 1,0 mV

0 đến 5 mV ±1,0 mV

0 đến 15 ± 1,0 mV

Chuyển độ kéo dài 25 °C đến 0 °C, 25 °C đến 50 °C(2)Nhất là.

0 đến 1 ± 1,5 ± 4,5 phần trăm dải trải

0 đến 5 ± 1,0 ± 1,7 % dải trải

0 đến 15 ± 0,75 ± 1,5% độ dài

Lặp lại và Hysteresis Typ. Max.

0 đến 1 ± 0.2 % span

0 đến 5 ± 0.2 % độ dài

0 đến 15 ± 0.2 % độ dài

Áp suất quá mức P2> P1; P1> P2 Typ. Max.

0 đến 1 20 psi

0 đến 5 20 psi

0 đến 15 45 psi

Ghi chú:

1Span là sự khác biệt đại số giữa đầu ra ở áp suất hoạt động tối đa và đầu ra ở 0 psi.

2Lỗi nhiệt độ được tính theo 25 °C.

Các thông số kỹ thuật

Mô tả đặc trưng

Nhiệt độ lưu trữ -55 °C đến 100 °C [-67 °F đến 212 °F]

Nhiệt độ hoạt động -40 °C đến 85 °C [-40 °F đến 185 °F]

Nhiệt độ bù đắp từ 0 °C đến 50 °C [32 °F đến 122 °F]

Đặt thẳng các chân với đường kính 0,86 mm [0,034 inch] kéo dài qua PCB

Cổng đường kính 1,88 mm [0,074 in] đường kính sử dụng tiêu chuẩn 0,59 mm [0,0625 in] ống ID

Định hướng cảng song song với PCB (độ nhìn thấp trên tàu)

Pick Up Feature 3,18 mm [0,125 inch] tính năng trên nắp cổng

SMT Solder · Sn 96.5 Ag 3.5 Không có dòng chảy sạch

· Sn 63 Pb 37 Không có dòng chảy sạch

SMT Backflow Profile Nhiệt độ đỉnh tối đa 260 °C [500 °F] trong 10 giây

Khả năng tương thích với các phương tiện truyền thông Cả hai cổng đều giới hạn ở các phương tiện tương thích với polyphthalamide,

Fluorosilicone và silicon.

Chứng chỉ cú sốc được thử nghiệm đến 150 g

Động lực MIL-STD-202. phương pháp 213

(150 g nửa sinus 11 ms)

Trọng lượng 0,5 gram [0,0176 oz]

Thông số kỹ thuật:
