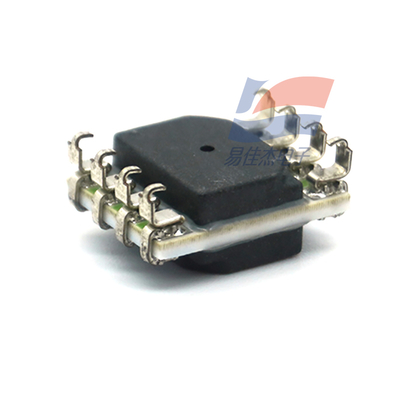

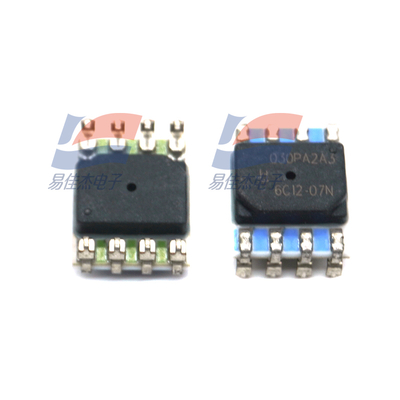

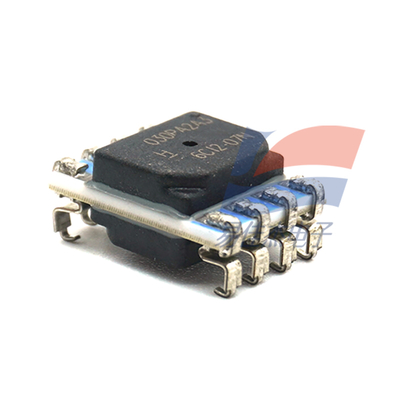

YJJ HSCMRRN001ND2A3 Micro Pressure HSC Cảm biến áp suất silicon gốm chính xác cao 1 trong H2O Cho sử dụng y tế

Mô tả sản phẩm:

YJJ HSCMRRN001ND2A3 Cảm biến áp suất vi mô HSC Silicon Ceramic độ chính xác cao 1 in H2O dùng trong Y tế

Tính năng:

Dòng sản phẩm vi áp suất TruStability HSC (silicon ceramic độ chính xác cao) có các đặc tính độ nhạy cao và áp suất quá tải và áp suất nổ cao - ba tính năng này hiếm khi có trong cùng một sản phẩm. Công nghệ này có thể bảo vệ cảm biến mà không ảnh hưởng đến khả năng cảm nhận những thay đổi áp suất cực nhỏ, đồng thời có thể khắc phục ảnh hưởng của một số yếu tố môi trường (như nhiệt độ, độ ẩm, v.v.) để duy trì độ bền. Thông số kỹ thuật

I. Giới thiệu sản phẩm

Sản phẩm vi áp suất TruStability dòng HSC (silicon ceramic độ chính xác cao) có các đặc tính độ nhạy cao và áp suất quá tải và áp suất nổ cao - ba tính năng này hiếm khi có trong cùng một sản phẩm. Công nghệ này có thể bảo vệ cảm biến mà không ảnh hưởng đến độ nhạy của những thay đổi áp suất cực nhỏ, đồng thời có thể khắc phục ảnh hưởng của một số yếu tố môi trường (như nhiệt độ, độ ẩm, v.v.) để duy trì độ bền.

Sau thời gian dài sử dụng hoặc sử dụng ở nhiệt độ khắc nghiệt của cảm biến vi áp suất TruStability, nó vẫn hoạt động tốt hơn bất kỳ sản phẩm cảm biến tương tự nào khác trong ngành về độ ổn định. Dòng sản phẩm này có thể giảm thiểu các yêu cầu hiệu chuẩn hệ thống, tối ưu hóa hiệu suất hệ thống và giảm các yêu cầu bảo trì hoặc thay thế trong suốt vòng đời của cảm biến, hỗ trợ hiệu quả cho hoạt động bình thường của hệ thống. Đối với cảm biến áp suất, việc duy trì độ ổn định cao trong phạm vi vi áp suất yêu cầu là rất khó. Thông thường, cảm biến áp suất dễ bị hư hỏng trong điều kiện áp suất cao khi được sử dụng trong các ứng dụng vi áp suất. Cảm biến vi áp suất TruStability sử dụng công nghệ đã được cấp bằng sáng chế của Honeywell, có thể duy trì độ ổn định hàng đầu trong ngành ngay cả trong điều kiện quá áp.

Dòng cảm biến mới này có thể đọc áp suất trong phạm vi vi áp suất toàn thang đo được chỉ định (±2,5 mbar đến ±40 mbar [±1 inH2O đến ±30 inH2O]) và đạt được đầu ra kỹ thuật số hoặc tương tự, cung cấp hỗ trợ cho nhiều ứng dụng công nghiệp và y tế:

Các ứng dụng HVAC (sưởi ấm, thông gió và điều hòa không khí) công nghiệp: bao gồm các hệ thống điều khiển VAV (lưu lượng không khí thay đổi), áp suất tĩnh ống dẫn, phát hiện tắc nghẽn bộ lọc HVAC, bộ phát HVAC và chất lượng không khí trong nhà. Các ứng dụng y tế: bao gồm máy thở, máy gây mê, máy đo phế dung, máy phun sương và kiểm soát áp suất không khí trong nhà của bệnh viện.

Honeywell cung cấp dải lỗi tổng (TEB) hàng đầu trong ngành, đây là chỉ số đo lường toàn diện, chính xác và có ý nghĩa nhất. Nó đảm bảo độ chính xác của cảm biến trong phạm vi nhiệt độ từ 0 ℃ đến 50 ℃ hoặc -20 ℃ đến 85 ℃, bù đắp cho các lỗi hệ thống. Do đó, khách hàng có thể sử dụng cảm biến một cách nhanh chóng và dễ dàng trong các ứng dụng, không còn cần phải tính toán tổng lỗi bằng cách cộng các lỗi riêng lẻ. Dải lỗi tổng của dòng HSC là ±1 %FSS. Dải lỗi tổng không chỉ cho phép khách hàng loại bỏ nhu cầu thử nghiệm và hiệu chuẩn cảm biến riêng lẻ, cải thiện thời gian và quy trình sản xuất, đảm bảo độ chính xác và chất lượng của hệ thống, tối ưu hóa thời gian hoạt động của hệ thống mà còn đảm bảo khả năng hoán đổi tuyệt vời (về độ chính xác, giảm thiểu những thay đổi giữa các thiết bị).

Các tính năng của cảm biến áp suất loại vi áp suất TruStability:

Độ chính xác hàng đầu trong ngành, lên đến ±0,25% FSS BFSL (đường thẳng phù hợp nhất toàn thang đo), giảm các yêu cầu phần mềm để sửa lỗi hệ thống, giảm thiểu thời gian thiết kế hệ thống, hỗ trợ độ chính xác và các yêu cầu bảo hành của hệ thống, tối ưu hóa thời gian hoạt động của hệ thống.

Đặc tính áp suất nổ cao, lên đến 415 inH2O (1034 mbar) trở lên, cho phép cảm biến duy trì độ nhạy cao trong các thay đổi môi trường khác nhau, có khả năng đo những thay đổi áp suất cực nhỏ và đơn giản hóa quy trình thiết kế cho khách hàng.

Phạm vi áp suất làm việc cao, lên đến 135 inH2O (336 mbar) trở lên, cho phép cảm biến áp suất cực thấp hoạt động liên tục và hiệu quả trong phạm vi áp suất hiệu chuẩn.

Thiết kế mô-đun và linh hoạt, với nhiều loại bao bì khác nhau (cũng có độ ổn định hàng đầu trong ngành), cổng áp suất và các thành phần tùy chọn, đơn giản hóa công việc tích hợp ứng dụng của các nhà sản xuất thiết bị.

Xử lý tín hiệu trên bo mạch, cho phép các bo mạch PCB không cần lắp ráp các thành phần xử lý tín hiệu, giảm chi phí và đơn giản hóa quy trình sản xuất cho khách hàng. Tính linh hoạt của hướng lắp đặt cho phép khách hàng định vị cảm biến ở vị trí tối ưu trong hệ thống, giảm tác động của độ lệch vị trí và tăng cường tính linh hoạt trong ứng dụng.

Khả năng chống rung làm giảm độ nhạy với các rung động ứng dụng cụ thể trong quá trình thay đổi áp suất, giảm thiểu lỗi trong các phép đo áp suất.

Khuếch đại, bù và hiệu chuẩn tích hợp cho phép các bo mạch PCB của người dùng hoạt động mà không cần các thành phần xử lý tín hiệu bổ sung, giảm kích thước của bo mạch PCB và tiết kiệm chi phí liên quan đến các thành phần (chẳng hạn như mua, kiểm kê, lắp ráp, v.v.).

Chức năng chẩn đoán nội bộ tăng cường độ tin cậy của hệ thống.

Tiêu thụ điện năng cực thấp dưới 10 mW (giá trị điển hình) làm giảm mức tiêu thụ năng lượng, kéo dài tuổi thọ pin và cải thiện hiệu quả năng lượng.

Đầu ra kỹ thuật số 14 bit tương thích với I2C hoặc SPI (độ phân giải áp suất tối thiểu 12 bit), cải thiện hiệu suất bằng cách giảm các yêu cầu chuyển đổi và tương tác trực tiếp với bộ vi xử lý hoặc bộ vi điều khiển.

Nó cũng cung cấp đầu ra tương tự.

Gói thu nhỏ 10 mm x 10 mm [0,39 in x 0,39 in], với kích thước gói rất nhỏ so với cảm biến áp suất gắn trên bo mạch, chiếm ít không gian hơn trên bo mạch PCB và tạo điều kiện thuận lợi cho việc đặt trên các bo mạch PCB có mật độ cao hoặc các thiết bị nhỏ.

Hiệu chuẩn tùy chỉnh có sẵn: cho phép các bo mạch PCB hoạt động mà không cần các thành phần xử lý tín hiệu bổ sung, giảm kích thước của bo mạch PCB và tiết kiệm chi phí liên quan đến các thành phần (chẳng hạn như mua, kiểm kê, lắp ráp, v.v.).

Đầu ra tương tự tỷ lệ; cũng cung cấp đầu ra kỹ thuật số 14 bit tương thích với I2C hoặc SPI (độ phân giải áp suất tối thiểu 12 bit).

Tuân thủ các tiêu chuẩn RoHS

Được bảo vệ bởi nhiều bằng sáng chế toàn cầu

Dòng cảm biến này mở rộng dòng sản phẩm cảm biến áp suất thấp trong TruStability được phát hành vào năm 2009 (60 mbar đến 10 bar [1 psi đến 150 psi]) và dòng sản phẩm cảm biến áp suất không bù/không khuếch đại được phát hành vào tháng 7 năm 2011 (60 mbar đến 10 bar [1 psi đến 150 psi]).

Các lĩnh vực ứng dụng tiềm năng

Y tế:

● Thiết bị hô hấp

● Máy phân tích máu

● Thiết bị lọc máu

● Máy tạo oxy

● Máy thở

● Máy ngưng thở khi ngủ

● Máy gây mê

● Máy đo chức năng phổi

● Máy phun sương

● Kiểm soát áp suất không khí trong nhà của bệnh viện

Công nghiệp:

● Hệ thống điều khiển VAV (Lưu lượng không khí thay đổi)

● Áp suất tĩnh ống dẫn khí

● Dụng cụ đo lưu lượng khí

● Máy theo dõi lưu lượng khí

● Máy sắc ký khí

● Bộ điều khiển khí nén

● Khí áp kế

● Dụng cụ hiệu chuẩn lưu lượng

● Khoa học đời sống

● Máy dò tắc nghẽn bộ lọc HVAC (Sưởi ấm, Thông gió và Điều hòa không khí)

● Bộ phát HVAC

● Chất lượng không khí trong nhà

Thông số kỹ thuật:
