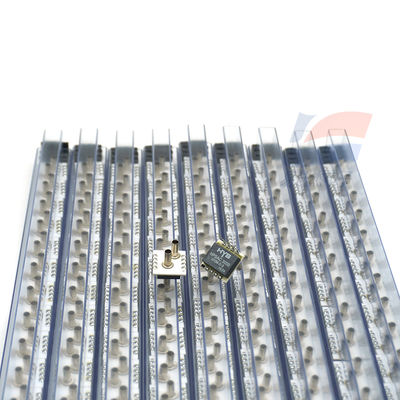

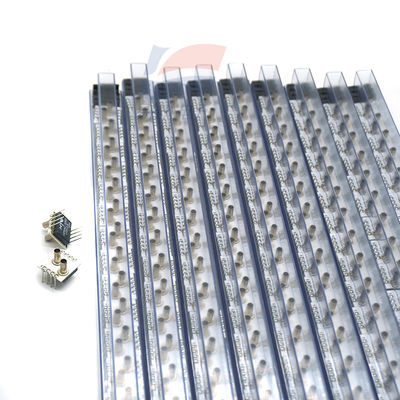

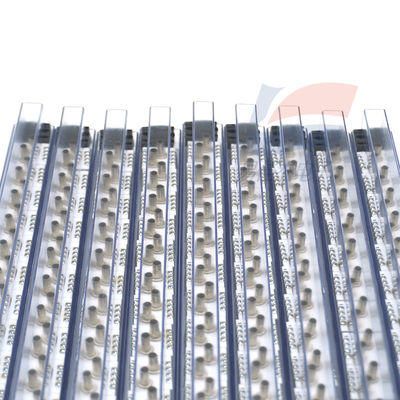

YJJ HPSAC3000 010M-D-S Cảm biến áp suất dòng điện không đổi 1Kpa ống kép được sử dụng trong hệ thống HVAC

Mô tả sản phẩm:

YJJ HPSAC3000 010M-D-S Cảm biến áp suất dòng liên tục 1Kpa ống kép được sử dụng trong hệ thống HVAC

Đặc điểm:

Hiệu suất cao và độ chính xác cao cho phép cảm biến này được sử dụng trong nhiều ứng dụng, và thiết kế nhỏ gọn và tiện lợi của nó rất phù hợp với người sử dụng sản xuất.

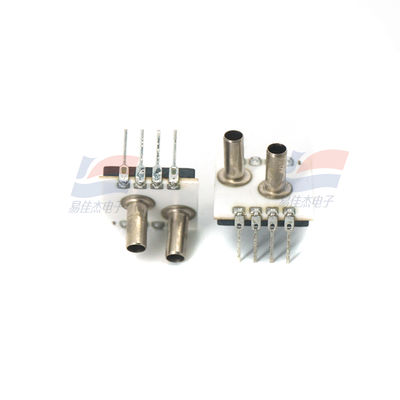

Bộ cảm biến áp suất HPSAC 3000 được lắp đặt trên nền gốm dày 1 mm, với một hoặc hai ống áp suất.

Phòng chống lớp dày được xử lý bằng laser để cung cấp sự bù đắp nhiệt độ và hiệu chuẩn điểm không.

Phạm vi cảm biến được thiết kế để cung cấp sự khuếch đại cảm biến thuận tiện và khuếch đại chênh lệch bên ngoài.

Để làm khô không khí hoặc khí và chất lỏng không ăn mòn.

Mô hình HPSAC 3000 được thiết kế để kích thích dòng điện liên tục.

Đặc điểm

Sự kích thích dòng điện liên tục

Bao bì DIP dễ sử dụng

Phạm vi bù đắp rộng (0 đến 70 °C)

Chế độ hiệu chuẩn bằng không

Ứng dụng OEM hiệu suất cao

Máy giảm, dụng cụ đo và cấu hình tương đối

Phạm vi áp suất từ 10 mBar đến 7 Bar (1 kPa - 700 kPa) Ứng dụng

Thiết bị y tế

Máy hô hấp

HVAC (nhiệt nhiệt, thông gió và điều hòa không khí) Kiểm soát quy trình

Khám phá rò rỉ Điều khiển khí nén

Máy đo chiều cao

Mô tả thông số kỹ thuật

1) Áp suất quá mức đề cập đến một lực lớn hơn được áp dụng mà không làm hỏng các yếu tố cảm biến.

2) Áp lực thổi là áp lực lớn hơn được áp dụng mà không gây rò rỉ hoặc hư hỏng các yếu tố cảm biến.

3) Tín hiệu đầu ra tương tự là tỷ lệ thuận với dòng đầu vào.

4) Điện áp dịch chuyển là điện áp đầu ra ở áp suất bằng không.

5) Phạm vi là sự khác biệt đại số giữa phạm vi áp suất toàn diện và dịch chuyển.

6) Các lỗi nhiệt phạm vi và dịch chuyển cho thấy độ lệch đáng kể của tín hiệu cảm biến (phạm vi và dịch chuyển) trong suốt quá trình bù đắp, so với giá trị ở 25 °C.

Để so sánh, phạm vi nhiệt độ là từ 0 đến 70 °C. Đối với phạm vi áp suất khi p ≤ 100 mbar, tham số này được định nghĩa là Zmax = 0,5 mV.

7) Sự lặp lại được định nghĩa là độ lệch điển hình của tín hiệu đầu ra sau 10 chu kỳ áp suất.

8) Không tuyến tính được định nghĩa là BFSL (đường thẳng phù hợp tốt hơn) trên toàn bộ phạm vi áp suất, được đo trên mặt trên của khuôn ở P1.

9) Khả năng tương thích của môi trường: Tại cổng áp suất P1: Khí sạch, khô và không ăn mòn, phù hợp với silicon, Pyrex, RTV, vàng,

Al2O3, nhựa epoxy, thiếc.

10) Tương thích với môi trường: Tại cổng áp suất P2: Các khí không ăn mòn có mặt cho silicon, Pyrex, RTV, al2O3 gốm, nhựa epoxy và thiếc.

Hoặc là chất lỏng

Thông số kỹ thuật:
