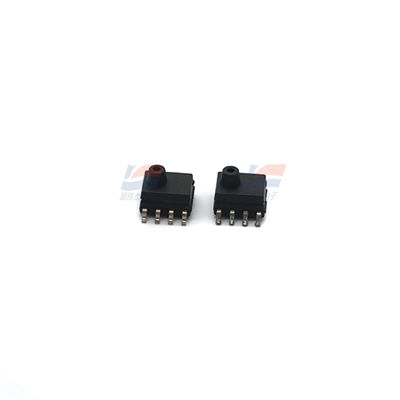

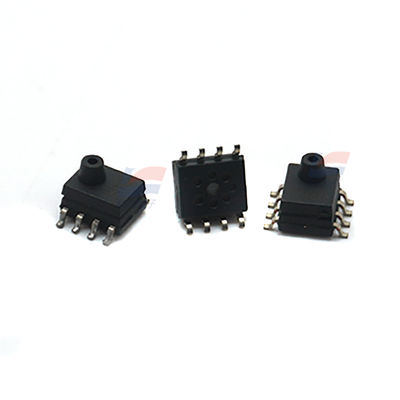

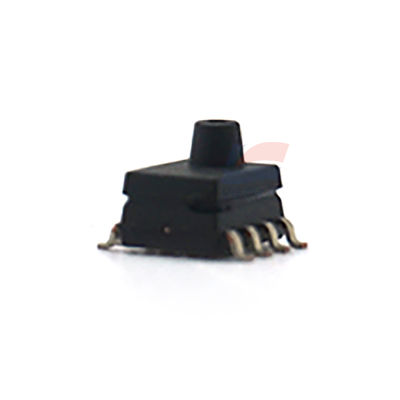

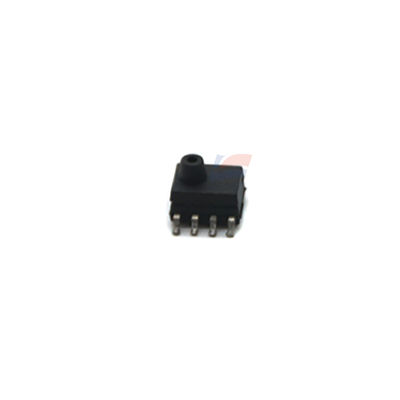

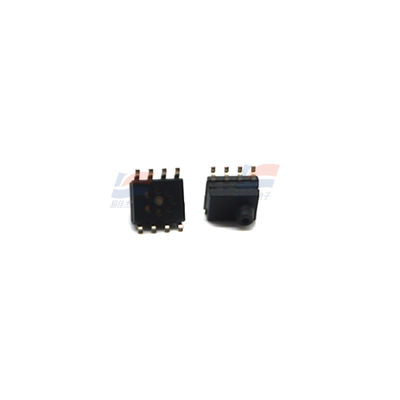

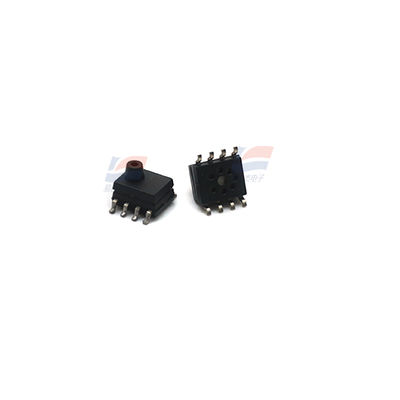

Cảm biến áp suất nạp YJJ SM5420C-030A-P-T được sử dụng trong Hệ thống giám sát áp suất lốp.

Mô tả sản phẩm:

Cảm biến áp suất nạp YJJ SM5420C-030A-P-T được sử dụng trong Hệ thống giám sát áp suất lốp.

Đặc điểm:

SM5420C là cảm biến áp suất tuyệt đối thu nhỏ, đóng gói SO-8, do Silicon Microstructures, Inc. (SMI) ra mắt, chủ yếu nhắm đến các ứng dụng trong hệ thống giám sát áp suất lốp (TPMS) ô tô, điều khiển động cơ và thiết bị đo lường công nghiệp [1] [3-4]. Sản phẩm này dựa trên công nghệ wafer SM5108 và sử dụng công nghệ điện trở áp điện MEMS. Nó hỗ trợ ba thông số kỹ thuật toàn dải: 15 psi, 30 psi và 100 psi, có độ chính xác cao và khả năng thích ứng với môi trường khắc nghiệt [2].

Cảm biến có sẵn ở các cấu hình có cổng hoặc thông hơi, với thiết kế giao diện được tối ưu hóa để giảm thiểu rủi ro do tác động xung áp suất. Nó cung cấp các phiên bản tùy chỉnh được bảo vệ bằng gel tiêu chuẩn và không có gel để đáp ứng các yêu cầu ứng dụng khác nhau [2-3]. Đế gốm phù hợp với sản xuất hàng loạt và tương thích với tích hợp PCB và lắp đặt O-ring [1-2]. Sản phẩm hoạt động ở 5V, với dải nhiệt độ hoạt động tiêu chuẩn từ 0-70°C và một số mẫu mở rộng đến -40°C đến +125°C. Tín hiệu đầu ra dựa trên thuật toán phù hợp tuyến tính tốt nhất ở 25°C [2]. Nó đã vượt qua chứng nhận ô tô AEC-Q100 và xác minh tuân thủ RoHS, đồng thời được sử dụng rộng rãi trong dây chuyền sản xuất tự động và môi trường công nghiệp có độ tin cậy cao.

SM5420 có thể được chọn với cấu hình có cổng hoặc cấu hình thông hơi, cho phép không khí đi qua cổng hoặc định vị dương của nguồn áp suất để cảm biến áp suất môi trường chung hoặc được sử dụng cùng với vòng đệm O-ring. Hướng cổng được chọn để giảm thiểu khả năng tác động xung áp suất trực tiếp lên bề mặt trước của wafer áp suất do tiếp xúc lâu dài với môi trường khắc nghiệt. Thiết bị đi kèm với gel theo tiêu chuẩn. Đối với các đơn đặt hàng lớn yêu cầu độ ổn định tối đa, chẳng hạn như trong các trạm áp suất không khí và trạm khí tượng, các phiên bản không có gel có sẵn.

Tính năng: 15 psi, 30 psi và 100 psi; dải nhiệt độ hoạt động rộng (-40 đến +125°C); thích hợp cho dây chuyền lắp ráp tự động; giá cực thấp; kích thước gói nhỏ (0,16 inch x 0,16 inch); cung cấp dòng điện không đổi hoặc điện áp không đổi; đầu ra điện áp mV lớn; không bù nhiệt độ hoặc hiệu chuẩn điểm không.
