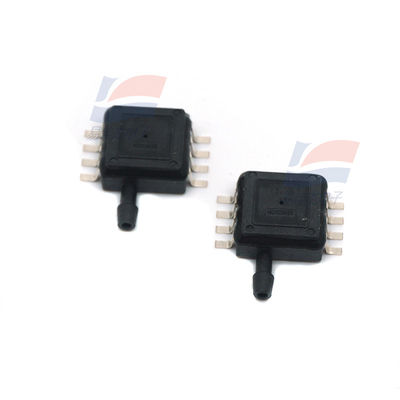

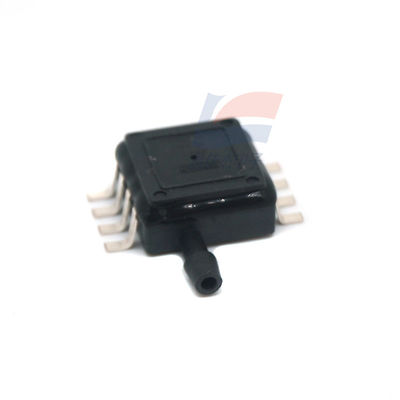

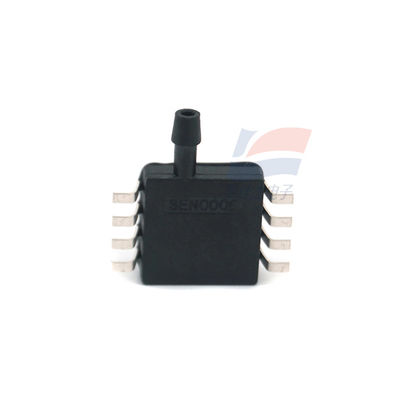

Cảm biến áp suất YJJ XGZP194-10kPa, đầu ra mV, bên ngang, máy giặt lồng đôi

Mô tả sản phẩm:

XGZP194-10kPa Cảm biến áp suất đo đầu ra mV Đầu vào khí kép ngang Máy giặt

Đặc điểm:

Phạm vi đo: 0kPa đến 10, 50, 100, 200

Công nghệ MEMS

Loại áp suất đo

Tín hiệu đầu ra hiệu chuẩn tương tự

Khả năng thay thế tốt, cắm và chạy

Có thể tùy chỉnh các dải áp suất và đầu ra khác nhau

Lĩnh vực ứng dụng

Thiết bị cầm máu, máy thở, máy tạo oxy, màn hình và các lĩnh vực y tế khác; máy mát xa, ghế mát xa, nệm hơi và các lĩnh vực thiết bị thể dục thể thao khác; phòng cháy chữa cháy thông minh, nhà thông minh và các lĩnh vực Internet of Things khác; đồng hồ đo áp suất, linh kiện khí nén và các lĩnh vực điều khiển công nghiệp khác

Hiệu suất cấu trúc

Chip cảm biến áp suất: Vật liệu silicon

Dây dẫn: Dây vàng

Vật liệu vỏ: Vật liệu PPS, FR4

Quá tải cho phép: 2 lần toàn thang đo

Cảm biến áp suất XGZP194 áp dụng cho các lĩnh vực như y sinh, điều khiển công nghiệp và Internet of Things. Thành phần cốt lõi của nó là một thiết bị MEMS

Chip cảm biến áp suất điện trở silicon được xử lý bằng công nghệ. Chip cảm biến áp suất này bao gồm một màng đàn hồi và bốn điện trở được tích hợp trên màng.

Bốn biến trở tạo thành cấu trúc cầu Wheatstone. Khi áp suất tác dụng lên màng đàn hồi, cầu sẽ tạo ra một đường thẳng phù hợp với áp suất tác dụng

Tín hiệu đầu ra điện áp với mối quan hệ tỷ lệ. Mạch tích hợp đã hiệu chỉnh các thông số của cảm biến như đầu ra điểm không, đầu ra toàn thang đo và trôi nhiệt độ

Và bồi thường được cung cấp để tạo ra tín hiệu đầu ra điện áp tiêu chuẩn có độ chính xác cao với điện áp cung cấp làm tham chiếu.

Cảm biến áp suất XGZP194 được đóng gói ở dạng cắm DIP tiêu chuẩn, thuận tiện cho người dùng cài đặt. Thiết kế của vòi hút khí có móc có thể

Ngăn thiết bị tạo áp suất bị rơi ra do áp suất quá cao.

Môi trường đo của cảm biến áp suất XGZP194 chỉ giới hạn ở các loại khí không ăn mòn như không khí. Đối với áp suất khác với khí không ăn mòn

Đối với môi trường, vui lòng liên hệ.

"Hiệu suất cấu trúc"

Chip cảm biến áp suất: Vật liệu silicon

Dây dẫn: Dây vàng

Vật liệu vỏ: Vật liệu PPS

Quá tải cho phép: 3 lần toàn thang đo (dải áp suất ≤50kPa)

2 lần toàn thang đo (50kPa< dải áp suất ≤200 kpa)

Xgzp194_specification Sheet _Chinese _V1.3

Một phần năm

Sự hoàn hảo được thể hiện dưới áp lực

Xgzp194_specification Sheet _Chinese _V1.3 2/5

Môi trường đo: Không khí

Nhiệt độ môi trường: (25±1) ℃

Nhiệt độ môi trường: (25±1) ℃

Độ rung: 0.1g(1m/s ²)Tối đa

Độ ẩm: (50%±10%) RH

Nguồn điện: (10±0.005) VDC

Nó chỉ được sử dụng làm điều kiện kiểm tra chuẩn cho các thông số cơ bản sau

Thông số kỹ thuật:
