Thông tin chi tiết sản phẩm:
|
| Nguồn cung cấp điện: | ≤15VDC hoặc ≤3.0mA DC | trở kháng đầu vào: | 4kq đến 6kq |
|---|---|---|---|
| trở kháng đầu ra: | 4kq đến 6kq | Vật liệu chống điện: | 100 m · 100VDC |
| Quá tải cho phép: | 1,5 lần quy mô đầy đủ | Áp lực nổ: | ≥2 lần quy mô đầy đủ |
| Làm nổi bật: | Cảm biến áp suất đầu hút khí bên hông,Cảm biến áp suất đo 200Kpa,Bộ cảm biến áp suất bù nhiệt độ |
||
Mô tả sản phẩm:

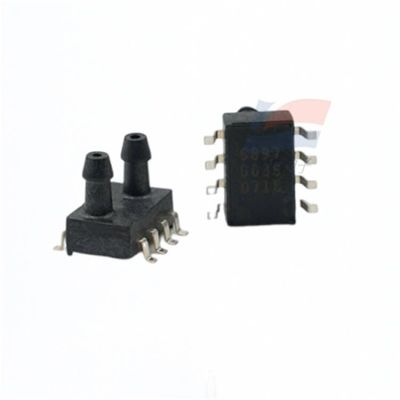

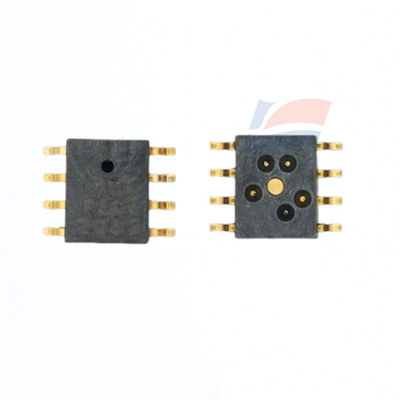

Cảm biến áp suất đo đồng hồ XGZP193-200kPa đã được hiệu chuẩn với đầu phun khí vào bên hông bù nhiệt độ
Đặc điểm:
Phạm vi đo: 0kPa đến 100kPa... 700kPa
Công nghệ MEMS
Dạng áp suất tuyệt đối
Dạng đóng gói SOP, xử lý đổ keo
Nó phù hợp với các loại khí hoặc chất lỏng không ăn mòn và không dẫn điện
Phạm vi nhiệt độ hoạt động: -30℃ đến +100℃
Kích thước nhỏ
Hiệu suất điện
Nguồn điện: ≤15VDC hoặc ≤3.0mA DC
Trở kháng đầu vào: 4kQ đến 6kQ
Trở kháng đầu ra: 4kQ đến 6kQ
Điện trở cách điện: 100 m · 100VDC
Quá tải cho phép: 1.5 lần toàn thang đo
Áp suất nổ: ≥2 lần toàn thang đo
Cảm biến áp suất XGZP193 có thể áp dụng cho các lĩnh vực như y sinh, điều khiển công nghiệp và Internet of Things. Thành phần cốt lõi của nó là một thiết bị MEMS
Chip cảm biến áp suất điện trở silicon được xử lý bằng công nghệ. Chip cảm biến áp suất này bao gồm một màng đàn hồi và bốn điện trở được tích hợp trên màng.
Bốn biến trở tạo thành cấu trúc cầu Wheatstone. Khi áp suất tác dụng lên màng đàn hồi, cầu sẽ tạo ra một đường thẳng phù hợp với áp suất tác dụng
Tín hiệu đầu ra điện áp với mối quan hệ tỷ lệ. Mạch tích hợp đã hiệu chuẩn các thông số của cảm biến như đầu ra điểm không, đầu ra toàn thang đo và trôi nhiệt độ
Và việc bù được cung cấp để tạo ra tín hiệu đầu ra điện áp tiêu chuẩn có độ chính xác cao với điện áp cung cấp làm tham chiếu.
Cảm biến áp suất XGZP193 được đóng gói ở dạng cắm DIP tiêu chuẩn, thuận tiện cho người dùng cài đặt. Thiết kế của đầu phun khí vào có móc có thể
Ngăn thiết bị tạo áp suất bị rơi ra do áp suất quá cao.
Môi trường đo của cảm biến áp suất XGZP193 chỉ giới hạn ở các loại khí không ăn mòn như không khí. Đối với áp suất khác với các loại khí không ăn mòn
Đối với môi trường, vui lòng hỏi.
"Hiệu suất cấu trúc"
Chip cảm biến áp suất: Vật liệu silicon
Dây dẫn: Dây vàng
Vật liệu vỏ: Vật liệu PPS
Quá tải cho phép: 3 lần toàn thang đo (phạm vi áp suất ≤50kPa)
2 lần toàn thang đo (50kPa< phạm vi áp suất ≤200 kpa)
Xgzp193_specification Sheet _Chinese _V1.3
Một phần năm
Sự hoàn hảo được thể hiện dưới áp lực
Xgzp192_specification Sheet _Chinese _V1.3 2/5
Môi trường đo: Không khí
Nhiệt độ môi trường: (25±1) ℃
Nhiệt độ môi trường: (25±1) ℃
Độ rung: 0.1g(1m/s ²)Tối đa
Độ ẩm: (50%±10%) RH
Nguồn điện: (10±0.005) VDC
Nó chỉ được sử dụng làm điều kiện kiểm tra chuẩn cho các thông số cơ bản sau
Thông số kỹ thuật:
| Điện áp nguồn | 2.5 đến 5.5 volt |
| Nhiệt độ hoạt động | -40 đến 150 ℃ |
| PSRR | 60dB |
| Tải dòng điện đầu ra | 5mA |
