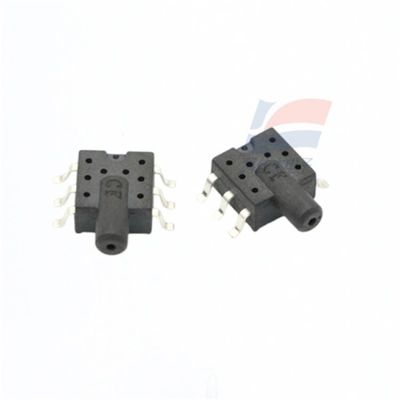

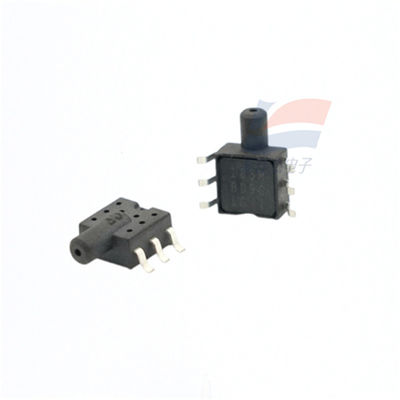

YJJ XGZP185 Bộ cảm biến áp suất cho khí không ăn mòn 6kΩ Kháng điện đầu ra và Capacity quá tải 3x

Mô tả sản phẩm:

XGZP185 cảm biến áp suất là phù hợp cho khí không ăn mòn với một phạm vi lựa chọn

Đặc điểm:

XGZP185 Piezoresistive pressure-sensitive element là một cảm biến áp suất phù hợp cho các lĩnh vực như y sinh và điện tử ô tô.Thành phần cốt lõi của nó là một chip nhạy cảm với áp suất silicon piezoresistive được xử lý bằng công nghệ MEMSChip nhạy áp này bao gồm một màng đàn hồi và bốn điện trở tích hợp trên màng. Bốn điện trở nhạy áp tạo thành cấu trúc cầu Wheatstone.Khi áp lực tác động đến màng đàn hồi, cầu sẽ tạo ra một tín hiệu đầu ra điện áp tỷ lệ tuyến tính với áp suất áp dụng.

Các thành phần nhạy áp XGZP183 là một thành phần OEM đóng gói trong mẫu tiêu chuẩn SOP6, thuận tiện cho người dùng sử dụng gắn bề mặt.có thể ngăn chặn hiệu quả độ ẩm và hơi dầu.

Nó có tính tuyến tính tuyệt vời, khả năng lặp lại và ổn định, độ nhạy cao, và thuận tiện cho người dùng để gỡ lỗi và bù đắp cho đầu ra và biến động nhiệt độ.

Hiệu suất cấu trúc

Chip nhạy áp: Vật liệu silicon

Sợi chì: Sợi vàng

Vỏ bao bì: Vật liệu PPS

Gói: Bọc vàng

Áp dính bảo vệ: cao su silicon có chứa fluorine

Hiệu suất điện

Nguồn cung cấp điện: ≤15VDC hoặc ≤3,0mADC

Kháng động đầu vào: 4kQ đến 6k2

Kháng lượng đầu ra: 4kQ đến 6kQ

Kháng cách nhiệt: 100 m · 100VDC

Nặng quá mức cho phép: 15 lần quy mô đầy đủ

Phạm vi đo: -100 kpa đến 0kPa... 1000kPa

Công nghệ MEMS

Biểu mẫu áp suất đo

Biểu mẫu bao bì SOP

Thích hợp cho các khí không ăn mòn

Phạm vi nhiệt độ hoạt động: -30 °C đến +100 °C

Phòng phản áp lực của chip đang chịu áp lực

Hướng của các chân có thể được chọn

Hiệu suất điện

Nguồn cung cấp điện: ≤15VDC hoặc ≤3,0mA DC

Kháng động đầu vào: 4kQ đến 6k2

Kháng lượng đầu ra: 4kQ đến 6kΩ

Kháng cách nhiệt: 100 m 2,100VDC

Nặng quá mức cho phép:3 lần toàn bộ quy mô (khu vực áp suất ≤40kPa) 2 lần toàn bộ quy mô (40kPa

1.5 lần quy mô đầy đủ (200kPa< phạm vi áp suất ≤1000kPa)

Sthông số kỹ thuật:
