Thông tin chi tiết sản phẩm:
|
| Nguồn cung cấp điện: | ≤15VDC hoặc ≤3.0mA DC | trở kháng đầu vào: | 4kq đến 6kq |
|---|---|---|---|
| trở kháng đầu ra: | 4kq đến 6kq | Vật liệu chống điện: | 100 m · 100VDC |
| Quá tải cho phép: | Phạm vi áp suất ≤40kpa | trường ứng dụng: | Thiết bị đo |
| Làm nổi bật: | Cảm biến áp suất khí 10kPa,Cảm biến áp suất khí 3mm,Bộ cảm biến áp suất của máy phân tích lượng miễn dịch máu POCT |
||
Mô tả sản phẩm:

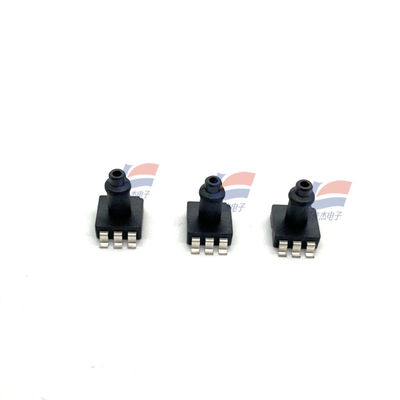

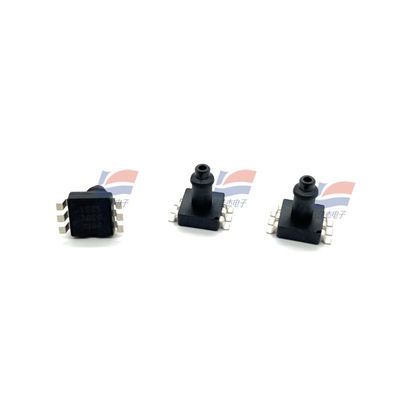

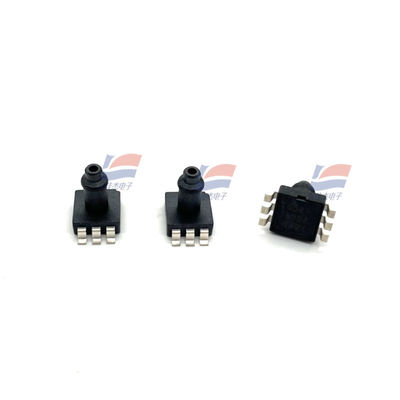

XGZP166 ống hút ngắn 3mm cảm biến áp suất khí POCT Máy phân tích lượng miễn dịch máu 10kPa
Đặc điểm:
Phạm vi đo: -100 kpa đến 0kPa... 350kPa
Công nghệ MEMS
Biểu mẫu áp suất đo
Biểu mẫu gói SOP, vòi khí ngắn 3MM
Thích hợp cho các khí không ăn mòn
Phạm vi nhiệt độ hoạt động: -30 °C đến +100 °C
Phòng phản áp lực của chip đang chịu áp lực
Hướng của các chân có thể được chọn
Hiệu suất điện
Nguồn cung cấp điện: ≤15VDC hoặc ≤3,0mA DC
Kháng input: 4kQ đến 6kQ
Kháng lượng đầu ra: 4kQ đến 6kQ
Kháng cách nhiệt: 100 m · 100VDC
Lượng quá tải cho phép: Lượng quá tải cho phép:3 lần quy mô đầy đủ (phạm vi áp suất ≤40kPa)
2 lần quy mô đầy đủ (40kPa< phạm vi áp suất ≤200 kpa)
1.5 lần quy mô đầy đủ (200kPa< phạm vi áp suất ≤350kPa)
Một tín hiệu đầu ra điện áp với mối quan hệ tỷ lệ tuyến tính của áp suất áp dụng.
Các thành phần nhạy áp suất XGZP166 là một thành phần OEM đóng gói trong các mẫu tiêu chuẩn SOP8 mà là thuận tiện cho người dùng để áp dụng bề mặt gắn
Các vòi phun không khí bề mặt được thiết kế với một móc, phù hợp với cấu trúc áp suất hút không khí bên cạnh và có hiệu quả ngăn chặn vòi phun không khí rơi ra.
Nó có tính tuyến tính tuyệt vời, khả năng lặp lại và ổn định, độ nhạy cao, và thuận tiện cho người dùng để gỡ lỗi và bù đắp cho đầu ra và biến động nhiệt độ.
Hiệu suất cấu trúc
Chip nhạy áp: Vật liệu silicon
Sợi chì: Sợi vàng
Vỏ đóng gói: Vật liệu PPS
Đinh: đồng bọc bằng bạc
Trọng lượng ròng: Khoảng 0,4 gram
"Hiệu suất điện"
Nguồn điện: ≤15V DC hoặc ≤3,0mA DC
Kháng input: 4kΩ đến 6kΩ
Kháng lượng đầu ra: 4kΩ đến 6kΩ
Chống cách nhiệt: 100MΩ,100VDC
Lượng quá tải cho phép: gấp 3 lần áp suất tĩnh tối đa (áp suất tĩnh tối đa ≤ 40kPa)
1.5 lần áp suất tĩnh tối đa (40kPa< áp suất tĩnh tối đa ≤350kPa)
điều kiện"
Phương tiện đo: Không khí
Nhiệt độ trung bình: (25±1) °C
Nhiệt độ môi trường: (25±1) °C
Vibration: 0.1g ((1m/s 2)Max
Độ ẩm: (50%±10%) RH
Nguồn cung cấp điện: (5±0,005) V DC
Nó chỉ được sử dụng làm điều kiện thử nghiệm điểm chuẩn cho các thông số cơ bản sau:
Sthông số kỹ thuật:
| Phạm vi đo | - 100kPa đến 0kPa... 350kPa |
| Hình thức đóng gói | SMD/DIP |
| Nhiệt độ hoạt động | 0°C đến 40°C |
| Phạm vi nhiệt độ hoạt động | -30 °C đến +100 °C |
