YJJ XGZP164 1kPa Bộ cảm biến áp suất chênh lệch ống hút kép ngang được sử dụng trong điện tử tiêu dùng y tế

Mô tả sản phẩm:

XGZP164 1kPa Bộ cảm biến áp suất chênh lệch ống hút kép ngang được sử dụng trong điện tử tiêu dùng y tế

Đặc điểm:

Phạm vi đo: -100 kpa đến 0kPa... 1kPa... 200kPa

Công nghệ MEMS

Biểu mẫu áp suất chênh lệch hoặc áp suất đo

Biểu mẫu bao bì SOP, vòi khí bên

Nó áp dụng cho các khí không ăn mòn

Phạm vi nhiệt độ hoạt động: -30°C đến +100°C

Áp suất tĩnh tối đa là 500kPa

Hướng của các chân có thể được chọn

"Vùng ứng dụng"

Các lĩnh vực y tế như máy hô hấp, máy đo hơi và các thiết bị điều trị ngưng thở khi ngủ

Khám phá luồng không khí, sưởi ấm, thông gió và điều hòa không khí, thiết bị khí nén, công tắc áp suất và các lĩnh vực công nghiệp khác

Khoa học sinh học, thiết bị gia dụng nhỏ, điện tử tiêu dùng, thiết bị thể thao và thể dục, thiết bị chữa cháy, Internet of Things và các lĩnh vực khác

Tổng quan sản phẩm

XGZP164 loại piezoresistive áp suất nhạy cảm phần tử là một cảm biến áp suất phù hợp cho các lĩnh vực như y sinh và điện tử ô tô.

Nó là một chip cảm ứng áp suất silicon piezoresistive được xử lý bằng công nghệ MEMS.

Nó bao gồm bốn kháng cự. Bốn varistor tạo thành cấu trúc cầu Wheatstone. Khi áp lực được áp dụng lên màng đàn hồi, cầu sẽ tạo ra một điểm tiếp xúc

Một tín hiệu đầu ra điện áp với mối quan hệ tỷ lệ tuyến tính của áp suất áp dụng.

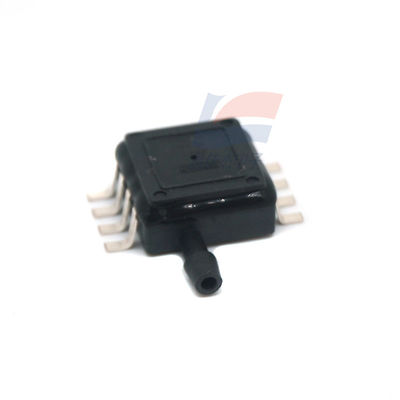

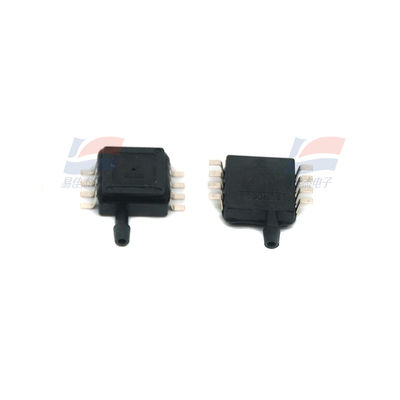

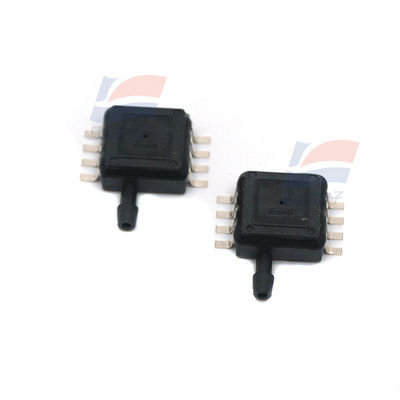

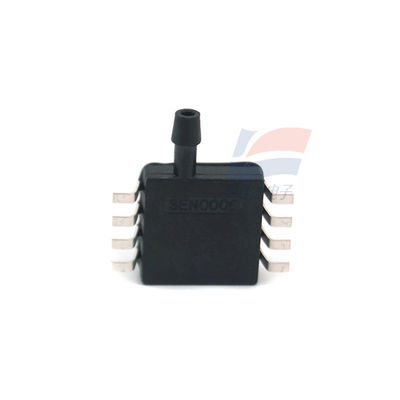

Các thành phần nhạy áp suất XGZP164 là một thành phần OEM đóng gói trong các mẫu tiêu chuẩn SOP8 mà là thuận tiện cho người dùng để áp dụng bề mặt gắn

Các vòi phun không khí bề mặt được thiết kế với một móc, phù hợp với cấu trúc áp suất hút không khí bên cạnh và có hiệu quả ngăn chặn vòi phun không khí rơi ra.

Nó có tính tuyến tính tuyệt vời, khả năng lặp lại và ổn định, độ nhạy cao, và thuận tiện cho người dùng để gỡ lỗi và bù đắp cho đầu ra và biến động nhiệt độ.

Hiệu suất cấu trúc

Chip nhạy áp: Vật liệu silicon

Sợi chì: Sợi vàng

Vỏ đóng gói: Vật liệu PPS

Đinh: đồng bọc bằng bạc

Trọng lượng ròng: Khoảng 0,4 gram

"Hiệu suất điện"

Nguồn điện: ≤15V DC hoặc ≤3,0mA DC

Kháng input: 4kΩ đến 6kΩ

Kháng lượng đầu ra: 4kΩ đến 6kΩ

Chống cách nhiệt: 100MΩ,100VDC

Lượng quá tải cho phép: gấp 3 lần áp suất tĩnh tối đa (áp suất tĩnh tối đa ≤ 40kPa)

1.5 lần áp suất tĩnh tối đa (40kPa< áp suất tĩnh tối đa ≤350kPa)

điều kiện"

Phương tiện đo: Không khí

Nhiệt độ trung bình: (25±1) °C

Nhiệt độ môi trường: (25±1) °C

Vibration: 0.1g ((1m/s 2)Max

Độ ẩm: (50%±10%) RH

Nguồn cung cấp điện: (5±0,005) V DC

Nó chỉ được sử dụng làm điều kiện thử nghiệm điểm chuẩn cho các thông số cơ bản sau:

Sthông số kỹ thuật:
