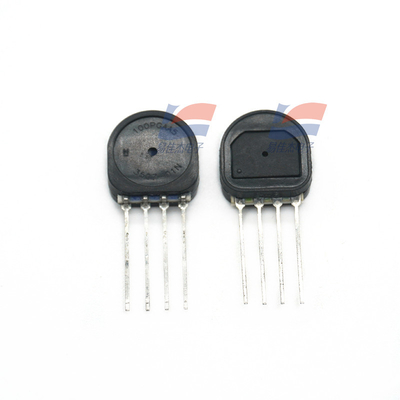

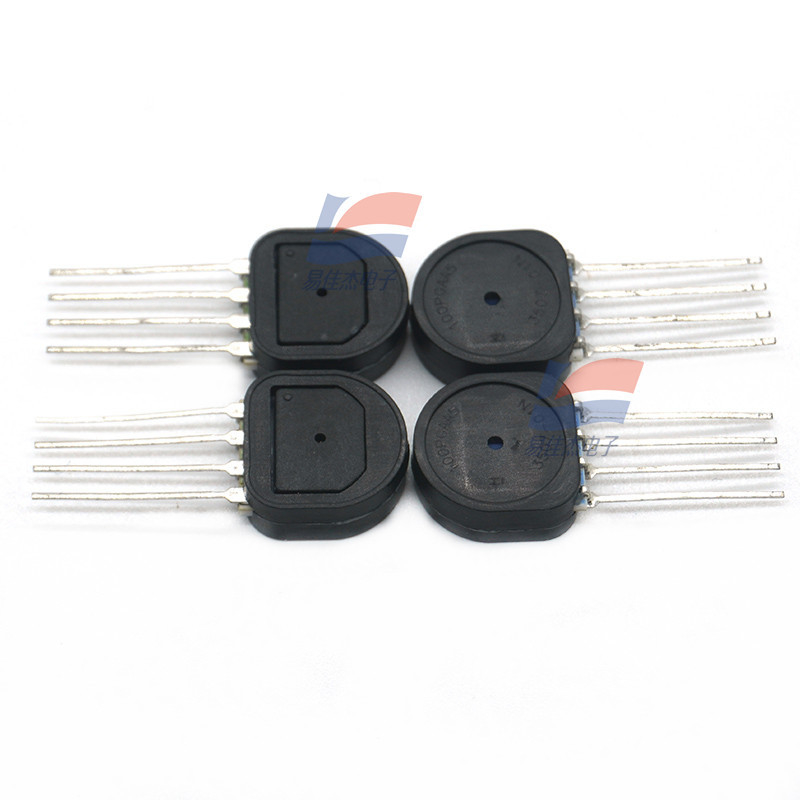

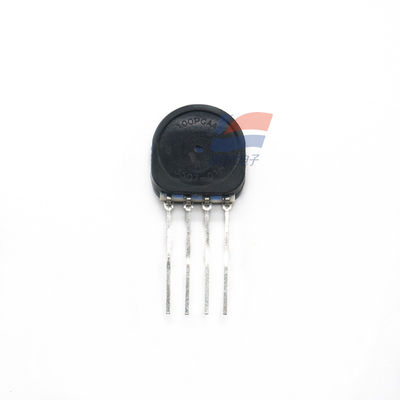

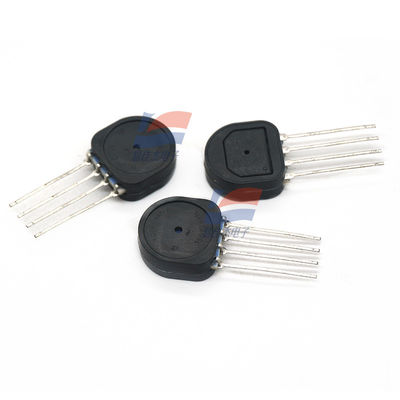

YJJ SSCSSNN100PGAA5 Silicon Ceramic (SSC) Piezoresistive Silicon Pressure Sensor

Mô tả sản phẩm:

Cảm biến áp suất silicon áp điện (SSC) dòng SSCSSNN100PGAA5

Đặc điểm:

Dòng silicon ceramic (SSC) tiêu chuẩn có độ chính xác là cảm biến áp suất silicon áp điện, cung cấp đầu ra tương tự hoặc kỹ thuật số tỷ lệ để cung cấp các giá trị đo áp suất trên phạm vi áp suất toàn thang đo và dải nhiệt độ rộng.

Dòng SSC có thể thực hiện hiệu chuẩn toàn diện và bù nhiệt độ cho vị trí điểm không của cảm biến, độ nhạy, hệ số nhiệt độ và độ phi tuyến bằng cách sử dụng mạch tích hợp chuyên dụng cho ứng dụng trên bảng mạch. Cập nhật các giá trị đầu ra tương tự và giá trị đầu ra kỹ thuật số đã hiệu chuẩn với tốc độ khoảng 1 kHz và 2 kHz tương ứng.

Hiệu chuẩn dòng SSC trong dải nhiệt độ từ -20 °C đến 85°C [-4 °F đến 185°F]. Đặc điểm của cảm biến này là nó có thể hoạt động dưới điều kiện nguồn điện đơn 3.3Vdc hoặc 5.0Vdc.

Các cảm biến này có thể đo áp suất tuyệt đối, áp suất đo hoặc áp suất vi sai. Cảm biến áp suất tuyệt đối sử dụng áp suất chân không làm giá trị tham chiếu bên trong và giá trị đầu ra của nó tỷ lệ với áp suất tuyệt đối. Loại cảm biến áp suất đo lấy áp suất khí quyển làm tham chiếu và cung cấp giá trị đầu ra tỷ lệ với sự khác biệt so với áp suất khí quyển. Cảm biến áp suất vi sai có thể đo áp suất giữa hai cổng áp suất.

TruStability Cảm biến áp suất được thiết kế để sử dụng kết hợp với các loại khí không ăn mòn và không ion, chẳng hạn như không khí và các loại khí khô khác. Hiệu suất của các cảm biến này có thể được mở rộng lên phạm vi áp suất trên 40 mbar, 4 kPa và 20 inH2O thông qua một loạt các tùy chọn phong phú.

Tất cả các sản phẩm được thiết kế và sản xuất theo tiêu chuẩn 9001.

Phạm vi áp suất

±1.6 mbar đến ±10 bar, ±160 Pa đến ±1 MPa, ±0.5 inH20 đến ±150 psi

Loại áp suất: Đo

Áp suất làm việc: 0 psi đến 100 psi

Độ chính xác: 0.25%

Loại đầu ra: Tương tự

Kiểu lắp đặt: Qua lỗ

Điện áp nguồn làm việc: 5 V

Loại cổng: Manifold

Độ phân giải: 12 bit

Vỏ/Hộp: SIP-4

Nhiệt độ hoạt động tối thiểu: -20 ° C

Nhiệt độ hoạt động tối đa: + 85 ° C

Dòng: SSC

Thương hiệu: Hon

Dòng điện nguồn làm việc: 2 mA

Loại sản phẩm: Cảm biến áp suất gắn trên bo mạch

50

Danh mục con: Cảm biến

Điện áp nguồn - Tối đa: 5.25V

Điện áp nguồn - Tối thiểu: 4.75V

Tên thương hiệu: TruStability

Trọng lượng đơn vị: 1 g

SThông số kỹ thuật:
