Thông tin chi tiết sản phẩm:
|
| Supply voltage (Vsupply): | -0.3-6.0 Vdc | Điện áp trên bất kỳ chân nào: | -0,3 -V cung cấp + 0,3 V |
|---|---|---|---|
| Digital interface clock frequency: | 100 50 -400 800 kHz | nhiệt độ lưu trữ: | -40 [-40]-85 [185] ° C [° F] |
| Làm nổi bật: | Bộ cảm biến áp suất ABPDANN010BGAA5,Cảm biến áp suất cài đặt trên bảng,Cảm biến áp suất cơ bản 10bar |
||
Mô tả sản phẩm:

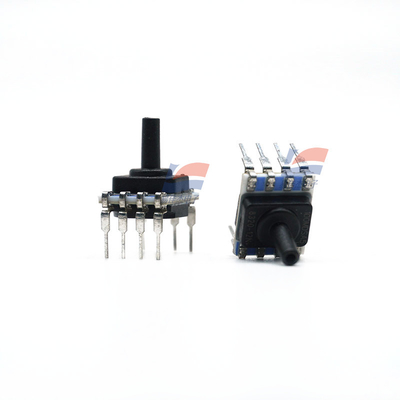

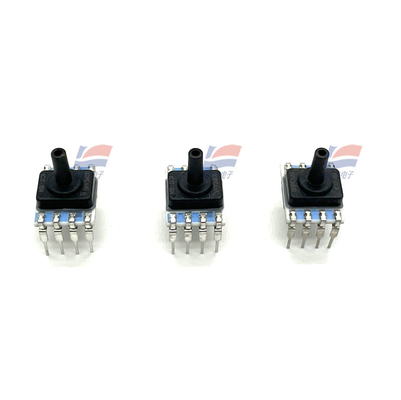

ABPDANN010BGAA5 Ứng dụng đa kịch bản Ứng dụng cơ bản Ứng dụng cơ bản Ứng dụng cảm biến áp suất 10bar
Đặc điểm:
• Các thước đo và chênh lệch
áp lực
• Tổng phạm vi lỗi (xem hình 1): ±1,5% FSS
• Tùy chọn môi trường lỏng: Cho phép ướt/
hoạt động trên nước ướt trên các thiết bị hai cổng
• Sự ổn định lâu dài dẫn đầu ngành:
± 0,25 % FSS
• Độ chính xác hàng đầu trong ngành: ± 0,25 % FSS
BFSL
• Phạm vi áp suất rộng: 60 mbar đến 10 bar
6 kPa đến 1 MPa 1 psi đến 150 psi
• Cỡ nhỏ 8 mm x 7 mm
• Áp suất bùng nổ cao (xem Bảng 7)
• Được hiệu chỉnh trong phạm vi nhiệt độ 0 °C
đến 50°C [32°F đến 122°F]
• Hoạt động từ một nguồn điện duy nhất
hoặc 3,3 Vdc hoặc 5,0 Vdc
• Khả năng đầu ra: Ratiometric analog hoặc I2C- hoặc
Số 12 bit tương thích với SPI
• Tiêu thụ năng lượng: 2 uA điển hình khi
sử dụng tùy chọn chế độ ngủ
• Phù hợp với IPC/JEDEC J-STD-020D.1
Độ nhạy với độ ẩm cấp 1
yêu cầu
• tuân thủ REACH và RoHS
• Tùy chọn: Chức năng chẩn đoán nội bộ,
môi trường lỏng, chế độ ngủ, nhiệt độ
đầu ra
Hình 1. Bảng băng tần lỗi tổng số 1. Định giá tối đa tuyệt đối1 MIN. MAX. UNIT Điện áp cung cấp (Vsupply) -0.3 6.0 Vdc Điện áp trên bất kỳ chân nào -0.3 Vsupply + 0.Tần số đồng hồ giao diện kỹ thuật số 3 V: I2 C SPI 100 50 400 800 kHz khả năng nhạy cảm ESD (mô hình cơ thể con người) 2 kV Nhiệt độ lưu trữ -40 [-40] 85 [185] °C [°F] Thời gian và nhiệt độ hàn:Nhiệt độ hàn chì (DIP) nhiệt độ dòng chảy cao nhất (SMT không chì), SMT) 4 s tối đa ở 250 °C [482 °F] 15 s tối đa ở 250 °C [482 °F] 1 Các chỉ số tối đa tuyệt đối là giới hạn cực đoan mà thiết bị sẽ chịu được mà không bị hư hỏng.Thông số kỹ thuật môi trường PARAMETER CHARACTERISTIC ẩm: tất cả các bề mặt bên ngoài bề mặt bên trong của môi trường lỏng tùy chọn (T, V, F, G) bề mặt bên trong của khí khô tùy chọn (N, D) 0 %RH đến 95 %RH, không ngưng tụ 0 %RH đến 100 %RH, ngưng tụ 0 %RH đến 95 %RH,không ngưng tụ Động lực 15 g, 10 Hz đến 2 kHz Động lực 100 g, thời gian 6 ms Thời gian hoạt động1 1 triệu chu kỳ áp suất tối thiểu Lò tái dòng chảy J-STD-020-D.1 Độ nhạy với độ ẩm Cấp độ 1 (thời hạn sử dụng không giới hạn khi lưu trữ ở
Sthông số kỹ thuật:
| Thời gian phản ứng | 1 - 0, 46 ms |
| Phạm vi lỗi tổng cộng7 | ± 1,5 - ± 1,5 % FSS8 |
| Độ chính xác | ± 0,25 % FSS BFSL |
| Độ phân giải đầu ra | 12 bit |
