YJJ NPA-700B-001D Thiết bị giám sát không xâm lấn cảm biến áp suất 7kpa

Mô tả sản phẩm:

NPA-700B-001D Thiết bị giám sát không xâm lấn cảm biến áp suất 7kpa

Đặc điểm:

Các cảm biến áp suất dòng NPA có kích thước nhỏ gọn và cung cấp một giải pháp kinh tế và lý tưởng cho nhiều ứng dụng hiện tại đòi hỏi phải lắp đặt và sử dụng ngay lập tức mà không cần hiệu chuẩn phức tạp.

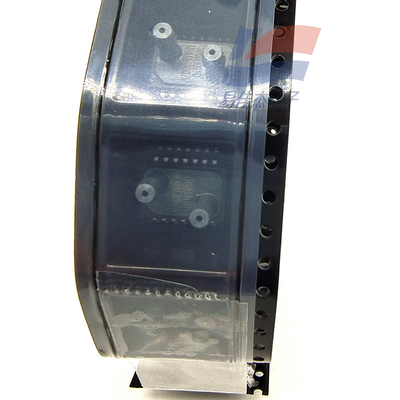

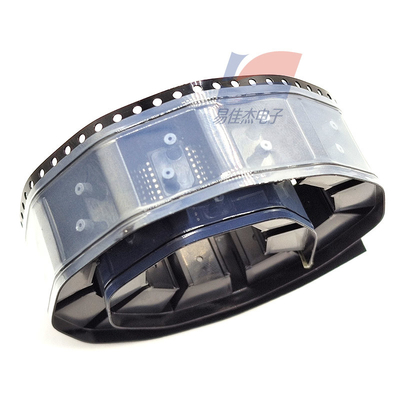

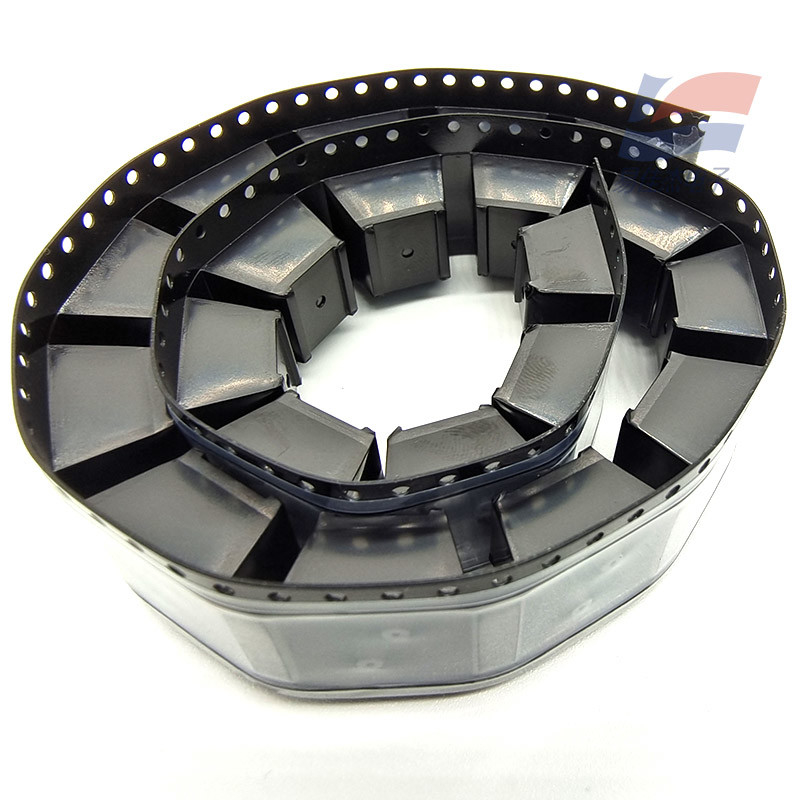

Các sản phẩm của loạt NPA áp dụng bao bì gắn bề mặt SOIC14.Các tín hiệu đầu ra có sẵn trong ba loại: mV (không hiệu chỉnh), tín hiệu tương tự khuếch đại và đầu ra số hàng loạt.Để đơn giản hóa sản xuất, lắp đặt và sử dụng, sản phẩm có thể được cung cấp dưới dạng gói cuộn và băng.

Đặc điểm

Nó có thể được gắn trên bề mặt

2. áp suất chênh lệch, áp suất đo hoặc áp suất tuyệt đối, ứng dụng áp suất thấp

3. Phạm vi đo áp suất toàn diện: 10 inch của cột nước đến 30psi

4Các tùy chọn đầu ra: tín hiệu tương tự khuếch đại, đầu ra kỹ thuật số chuỗi kỹ thuật số I2C 14 bit và đầu ra mV không hiệu chỉnh

5. Độ phân giải của tín hiệu áp suất kỹ thuật số: 14-bit ADC (analog-to-digital Conversion) / 11-bit DAC (digital-to-analog Conversion)

6. Bộ cảm biến nhiệt độ chế độ kỹ thuật số

6Phạm vi nhiệt độ hoạt động: -40 đến 125 °C

7Phạm vi lỗi: < ± 1,5% FSO

Khi phạm vi đo là ít hơn 1 psi, khả năng áp suất quá mức có thể đạt đến 60x

Ứng dụng

Thiết bị áp suất khí dương tính - Ngủ ngưng thở

2. Máy thở đa chức năng y tế

3Máy gây mê y tế.

4Thiết bị an toàn khẩn cấp y tế

5- đo huyết áp y tế

6. giường bệnh

7. P đo lường máy sấy tóc HVAC công nghiệp

8. Công nghiệp điều khiển âm lượng không khí biến

9. Luồng không khí sưởi ấm nước công nghiệp

10. Kiểm soát chương trình công nghiệp

Cảm biến OEM

Độ chính xác (phạm vi lỗi: ± 1,5% FSO.

Thời gian phản ứng: 12ms

Khả năng quá áp: (phạm vi <1psi) 60xFSO

Khả năng quá điện áp: Dải từ 5 psi đến 30 psi 2xFSO

Độ phân giải: 11 bit

Phạm vi đo áp suất của DAC cho một cột nước 10 inch là 30psi

Độ phân giải: ADC 14 bit 16383 bước, tỷ lệ lấy mẫu 12 kHz

Cảm biến nhiệt độ đầu ra dữ liệu hàng loạt có độ chính xác 4 °C và 8 bit

Output zero offset: 0.44V, 0.5V, 0.56V. Phạm vi giá trị đầu ra: 4V

Output zero offset: 0.46V, 0.5V, 0.54V. Phạm vi giá trị đầu ra: 2.5V

Phạm vi đo áp suất là 0,36 đến 30 psi. 10 "H2O = 0,361psi = 2,49kPa

Khuyến khích 1.5MA 10DVC

Điện áp toàn diện (1psi): 70-135 mV

Khả năng đầu ra toàn diện (5psi đến 30psi): 100 đến 166 mV

Khả năng đầu ra toàn diện (15psi đến 30psi) 70 đến 135 mV

Tính tuyến tính ± 0,25% FSO

Hysteresis áp suất ± 0,05% FSO

Hệ số nhiệt độ bằng 0 là +30 μV/V/°C

Các hệ số nhiệt độ của giá trị kháng cự cánh tay cầu là 0,29% / °C

Tỷ lệ nhiệt độ nhạy cảm -0,22% FSO

Hysteresis nhiệt độ không ở 0,2% FSO

Độ nhạy vị trí 0,1% FSO

NPA-100/300/500/600/601/700

100: mv đầu ra, tín hiệu tỷ lệ, không hiệu chuẩn

300: Khả năng phát ra tín hiệu khuếch đại tương tự, kích thích 3,3V, được hiệu chuẩn

500: Khả năng phát ra tín hiệu khuếch đại analog, kích thích 5V, được hiệu chuẩn

600: Zacwire- Khả năng phát tín hiệu kỹ thuật số, được hiệu chỉnh, 2 byte

700:12C - Điện tử, được hiệu chỉnh, 2 byte

M: Nó có một giao diện áp suất nổi bật phù hợp với nhiều đường kính

B: Với giao diện áp suất đảo ngược

Không có giao diện
