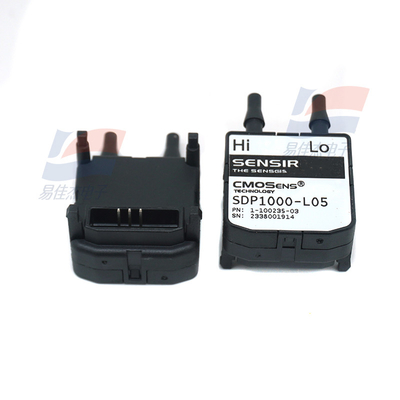

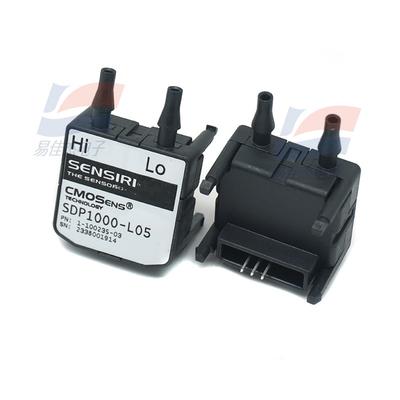

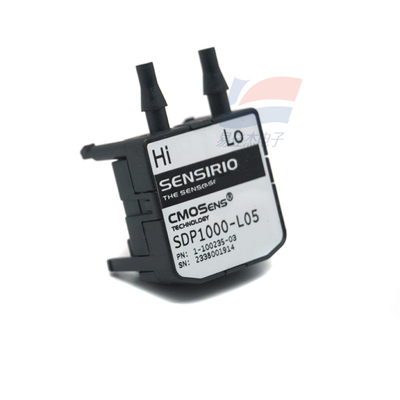

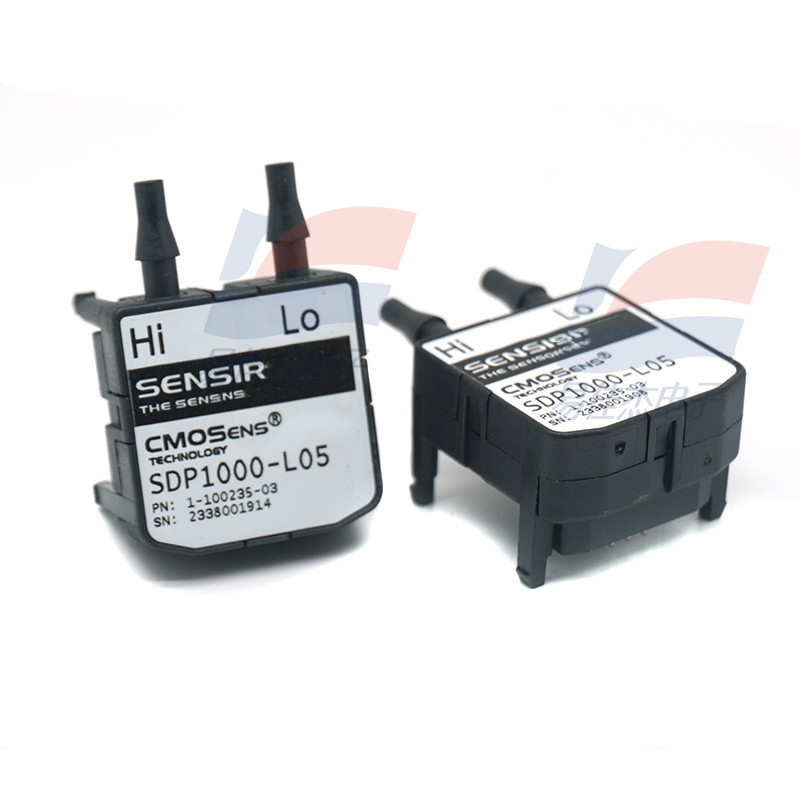

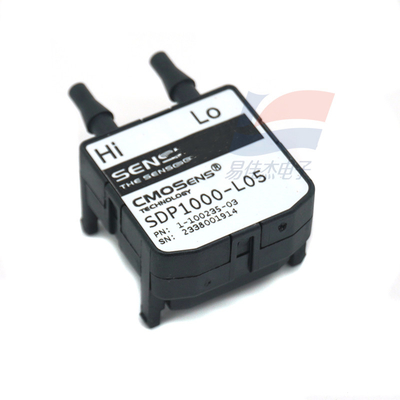

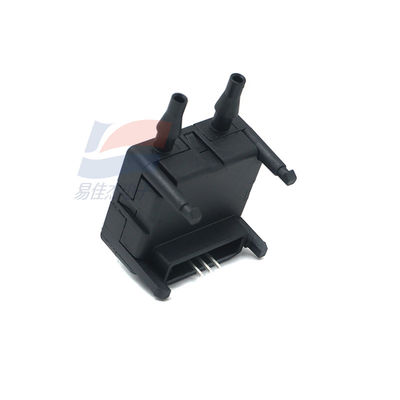

YJJ SDP1000-L05 Ứng dụng HVAC 0-125Pa Bộ cảm biến dòng chảy và áp suất

Mô tả sản phẩm:

SDP1000-L05 Ứng dụng HVAC 0-125Pa Bộ cảm biến dòng chảy và áp suất

Đặc điểm:

Các cảm biến áp suất và dòng chảy khác biệt Sensirion áp dụng nguyên tắc đo nhiệt.và sau đó lắp đặt cảm biến nhiệt độ đối xứng ở cả hai đầu của dòng lên và dòng xuống của các yếu tố sưởi ấm dọc theo hướng dòng chảy chất lỏngChất lỏng chảy qua phim làm cho nhiệt được chuyển đến cảm biến nhiệt độ hạ lưu, tạo ra sự khác biệt nhiệt độ và do đó tạo thành một tín hiệu có thể đo lường và chính xác.Bộ phim thụ động kính ổn định áp suất được lắp đặt trên chip silicon bằng cách khắc để tích hợp cảm biến dòng chảy nhiệt vi mô.

So với các cảm biến phim piezoresistive truyền thống, các cảm biến dòng chảy khí CMOSens có nhiều lợi thế hơn về dòng chảy tốc độ thấp và độ nhạy áp suất khác biệt, trục lệch và trễ,Độ nhạy vị trí, chống va chạm và biến động nhiệt độ, và hỗ trợ đo lường hai chiều.

Chip chứa một cảm biến nhiệt độ có tín hiệu có thể bù đắp cho bất kỳ ảnh hưởng nhiệt độ có thể mà không cần phải lắp đặt cảm biến hiệu chuẩn bổ sung.Các giải pháp kỹ thuật của Sensirion không chỉ tiết kiệm không gian mà còn mang lại hiệu quả chi phí cực kỳ caoNgoài ra, một mạch xử lý kỹ thuật số và một đơn vị lưu trữ được tích hợp trên chip kỹ thuật số để lưu trữ dữ liệu điều chỉnh.Tất cả các cảm biến Sensirion được hiệu chỉnh riêng lẻ trong quá trình sản xuất để đảm bảo rằng các tín hiệu luôn được hiệu chỉnh đầy đủ, tuyến tính và nhiệt độ bù đắp.

Độ chính xác là 0,1% của quy mô đầy đủ

Điện áp tương tự để khuếch đại tín hiệu: 0 đến 4 Vdc

Dựa trên nguyên tắc đo lưu lượng

Định chuẩn và bù nhiệt độ

Nó không bị ảnh hưởng bởi hướng lắp đặt

Theo yêu cầu cụ thể của bạn, bạn có thể chọn các mô hình khác nhau.

Mô hình: Phạm vi hiệu chuẩn: Độ chính xác Đặc điểm sản phẩm:

SDP1000-L025 -62 đến 62 Pa

Đường thẳng: -/ + 0,25" H2O 0,5% FS / 1,5% m.v.

SDP1000-L05 0 đến 125 Pa

+ 0,5 " H2O 0,2% FS / 1,5% m.v.

SDP1000-L 0 đến 500 Pa

+ 2" H2O 0,1% FS / 1,0% m.v. tuyến tính

SDP1000-R 0 đến 500 Pa

+ 2" H2O 0.2% FS / 1.0% m.v. gốc vuông

SDP2000-L 0 đến 3500 Pa

+14" H2O 0,1% FS / 1,0% m.v. tuyến tính

* FS = quy mô đầy đủ hoặc quy mô đầy đủ, m.v. = giá trị đo; Giá trị lớn hơn là hiệu quả.

Phòng ứng dụng

Ứng dụng y tế

Ứng dụng sưởi ấm, thông gió và HVAC

Ứng dụng công nghiệp

Điện tử ô tô

Thông số kỹ thuật

Áp suất khác nhau

Độ chính xác: 3% m.v.

Phạm vi áp suất: ±500Pa

Độ chính xác điểm 0 là 0,1Pa

Định chuẩn không khí và N2

Tổng quát

Điện áp cung cấp điện: 2,7-5,5V

Lượng điện trung bình là 3800μA

Dòng điện cung cấp là 5500μA

Giao diện I2C

Kích thước bao bì (chiều dài x chiều rộng x chiều cao): 29 x 18 x 27.05mm3
