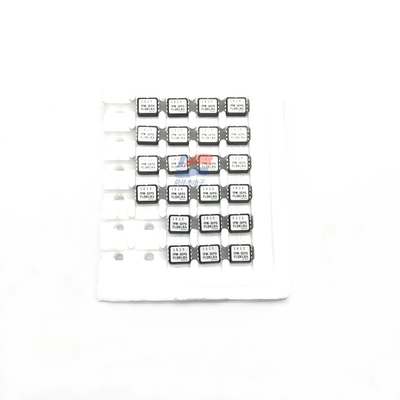

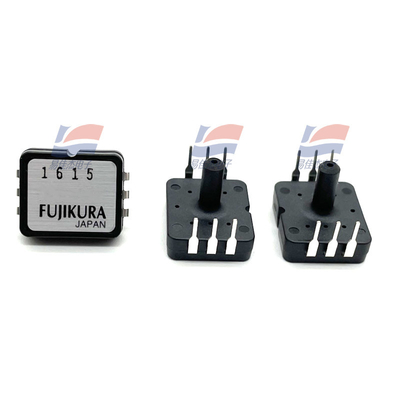

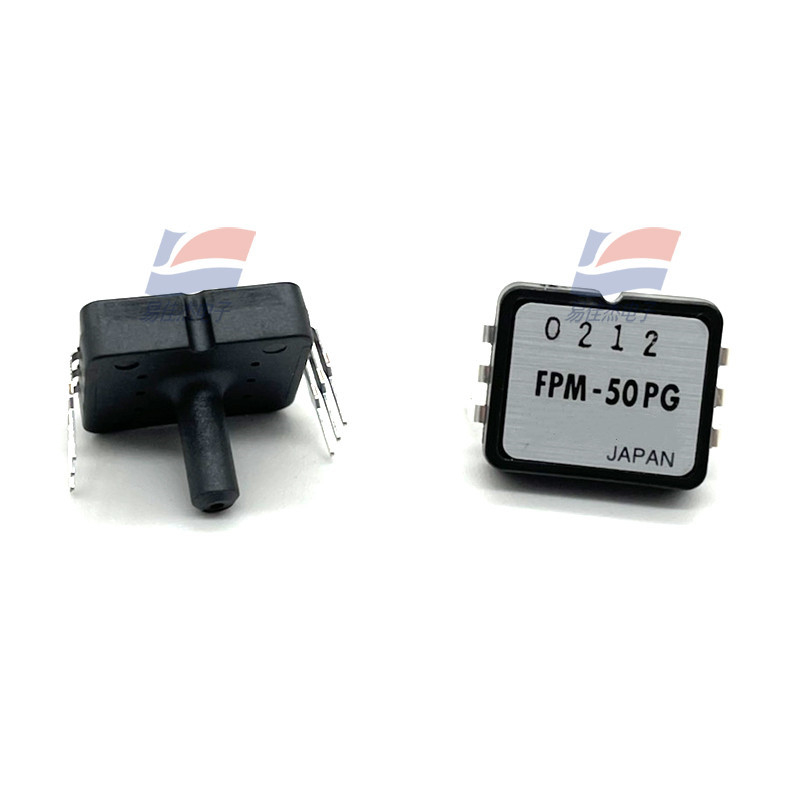

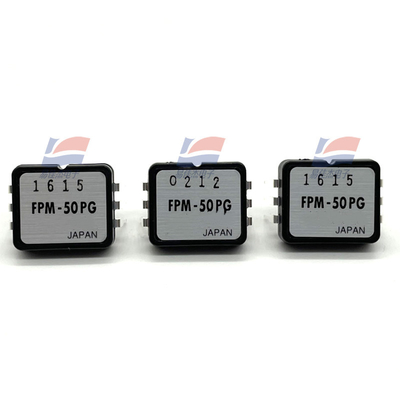

YJJ FPM-50PG cảm biến áp suất 0 ~ 50psi cho thiết bị y tế công nghiệp

Mô tả sản phẩm:

FPM-50PG cảm biến áp suất 0 ~ 50psi được sử dụng trong các thiết bị y tế công nghiệp

Đặc điểm:

Thông số kỹ thuật

Mô hình 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG

Điều kiện vận hành khuyến cáo

Loại áp suất

Áp suất số 13.79 34.47 48.26 103.4 206.8 344.7 482.6 827.4 kPa

Phạm vi áp suất đo -13.79

Phạm vi nhiệt độ từ 0 đến 50 độ C

Phương tiện áp suất Chỉ khí không ăn mòn (Không có chất lỏng) -

Điện kích thích (hằng số) 1,5 mADC

Đánh giá tối đa tuyệt đối

Áp suất tải tối đa gấp đôi áp suất định giá

1.5 lần

của xếp hạng

áp suất

Điện kích thích tối đa 3,0 mADC

Nhiệt độ hoạt động -20 đến 100 °C

Nhiệt độ lưu trữ -40 đến 120 độ C

Độ ẩm hoạt động 30 đến 80 (trạng thái không sương) %RH

Tính năng điện (Đi động hiện tại 1,5mA hằng số, nhiệt độ môi trường Ta = 25deg.C)

Điện áp dải ra 60 đến 140 (ở 0kPa đến áp suất định số) mV

Điện áp Offset +/-20 (ở 0kPa) mV

Chống cầu 4000 đến 6000 Ω

Thời gian phản ứng 2 (đối với tham chiếu) msec.

Độ chính xác TSO* +/-5

Áp suất đo được

phạm vi ((kPa) Số phần

-13,79 đến 13,79 FPM-02PG FPM-02PGR

-34,47 đến 34,47 FPM-05PG FPM-05PGR

-48.26 đến 48.26 FPM-07PG FPM-07PGR

-98.07 đến 103.4 FPM-15PG FPM-15PGR

-98.07 đến 206.8 FPM-30PG FPM-30PGR

-98.07 đến 344.7 FPM-50PG FPM-50PGR

-98.07 đến 482.6 FPM-70PG FPM-70PGR

-98.07 đến 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 độ C

P2= 1/2 x P3 (kPa) T2= 25 độ C

P3= áp suất tái tạo (kPa) T3= 50 deg.C

Điện áp Offset (mV)

Voff = V ((P1,T)

Voff(0) = V(P1,T1)

Voff ((25) = V ((P1,T2)

Voff ((50) = V ((P1,T3)

Điện áp đầu ra ở quy mô đầy đủ (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs ((50) = V ((P3,T3)

Điện áp dải thoát (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV ((50) = Vfs ((50) - Voff ((50)

Độ nhạy nhiệt độ của điện áp chuyển đổi (% FS)

TSO = {LARGER ONE} / SV(25) x 100

Lớn hơn một = giá trị tuyệt đối lớn hơn trong {Voff(0) -Voff(25)} và {Voff(50) -Voff(25)}

Tỷ lệ nhiệt độ của điện áp dải mạch đầu ra (% FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50) } / SV(25) x 100

Tính tuyến tính (% FS)

NL = {V(P2,T2) - [Voff(25) + Vfs(25)]/2 } / SV(25) x 100

Hysteresis áp suất (% FS)

Phys = {Voff ↓ 25 - Voff ↓ 25 } / SV ↓ 25 x 100

Voff ↓ 25): Điện áp đầu ra so với P1 sau khi căng bằng áp suất P3.
