Thông tin chi tiết sản phẩm:
|
| Độ lặp lại & độ trễ: | ± 0,15 | Thời gian phản ứng: | 10ms |
|---|---|---|---|
| Trở kháng đầu vào: | 5,0 nghìn | Trở kháng đầu ra: | 5,0 nghìn |
| Trọng lượng của: | 2G | ||
| Làm nổi bật: | Cảm biến áp suất 24PCAFA6G,Cảm biến áp suất khác biệt,22/24/26PC cảm biến áp suất |
||
Mô tả Sản phẩm:

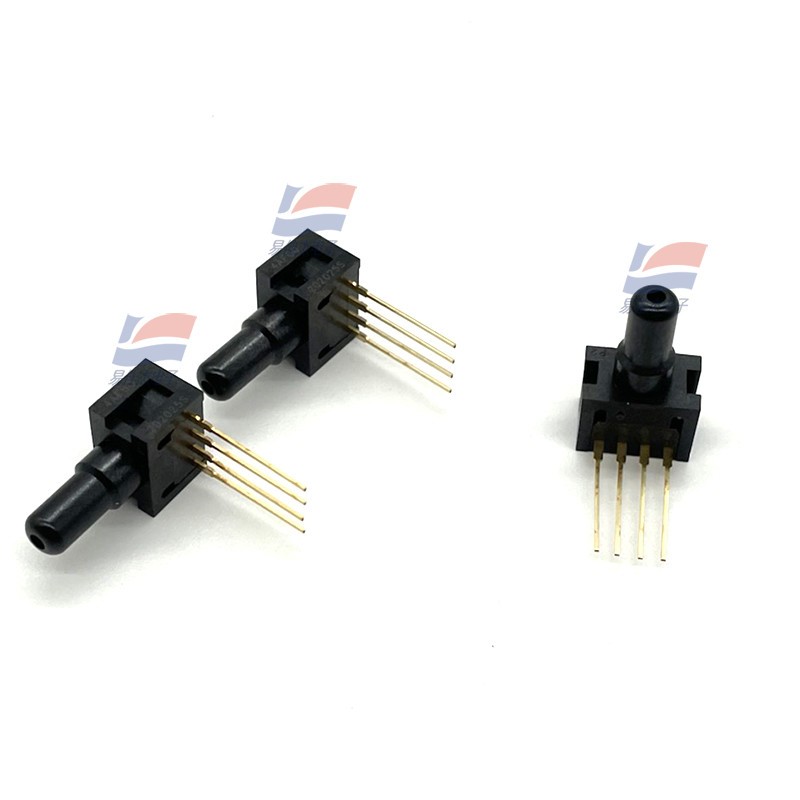

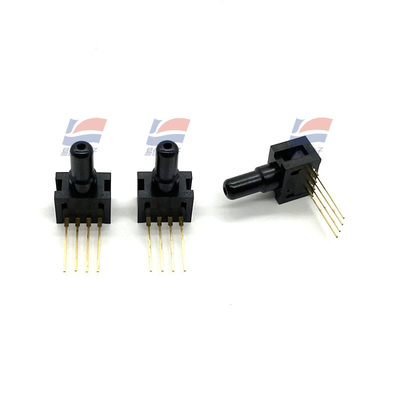

Bộ cảm biến áp suất 24PCAFA6G Dòng 22/24 / 26PC Máy đo và sự khác biệt
Đặc trưng:
CẢM BIẾN GAGE
Áp suất được áp dụng cho cổng P2.Cổng P1 thông hơi với áp suất môi trường xung quanh
Kích thước lắp (chỉ để tham khảo)
Kết thúc 1 x 4 (Kiểu 1), Cổng thẳng (Kiểu A)
Pin 1 không có khía và được hiển thị ở bên phải của gói.Pin 2 bên cạnh Pin 1, v.v.
MẠCH SERIES 20 CÁI - LƯU Ý
1. Các số được khoanh tròn đề cập đến Cảm biến
Thiết bị đầu cuối (chân giao diện).
2. VO tăng khi áp suất thay đổi.
3. VO J V2 - V4
4. Ghim 1 được chỉ định với một khía.
Ghim chỉ định
Pin 1J Vs (+)
Đầu ra chân 2 J (+)
Chân 3 J Ground (-)
Đầu ra chân 4 J (-)
Thông số kỹ thuật:
| Nguồn cấp | 10-12VDC |
| Không bù đắp | -30- +30 mV |
| Không trôi, 0-25 ˚C, 25-50 ˚C | ± 2,0 mV |
| Độ tuyến tính, P2 & gt;P1, dòng phù hợp nhất | ± 0,25 - ± 10% toàn thang đo |
| độ nhạy là ấm, 25 ˚C đến 0˚C, 25 ˚C đến 50˚C | ± 5,0 toàn thang đo |
