Thông tin chi tiết sản phẩm:
|
| Điện áp cung cấp (2): | VS - 10 16 Vdc | Nguồn cung hiện tại: | Io - 6.0 - mAdc |
|---|---|---|---|
| Thang đo đầy đủ (3) MPX2100A, MPX2100D: | VFSS 38,5 40 41,5 mV | Nhạy cảm: | 0,4 - mV / kPa |
| Độ trễ áp suất (5) (0 đến 100 kPa): | ± 0,1 -% VFSS | ||
| Làm nổi bật: | 14Cảm biến áp suất.5Psi,Bộ cảm biến áp suất MPX2100D |
||
Mô tả Sản phẩm:

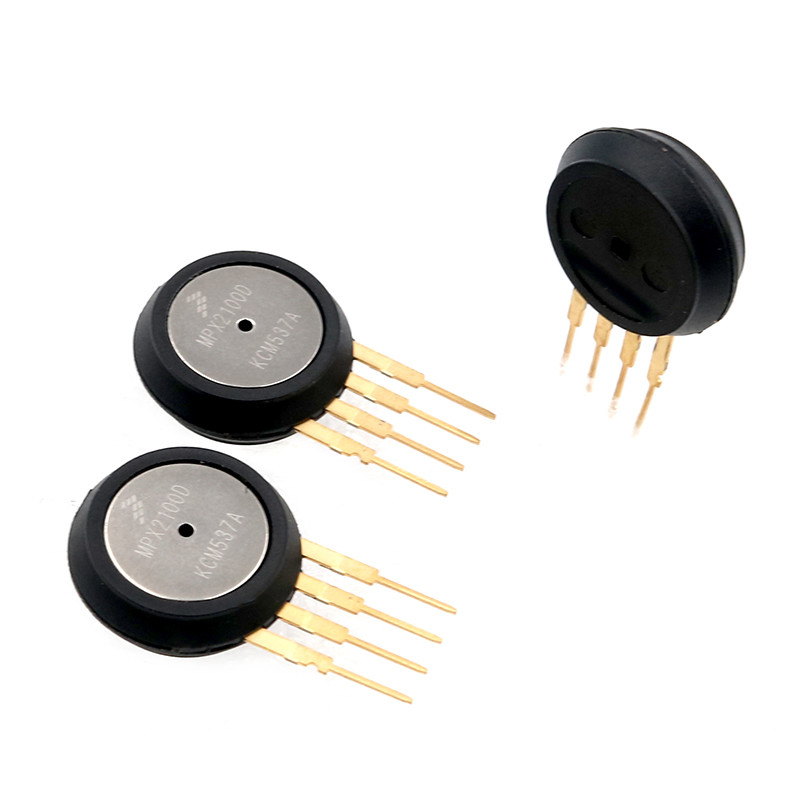

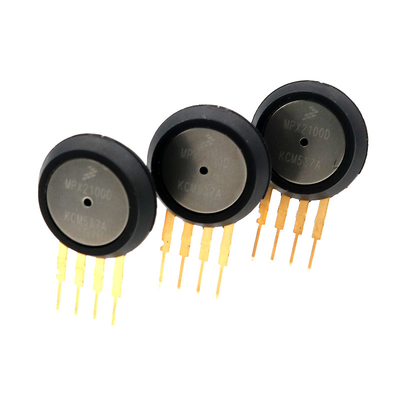

MPX2100D 0-100 kpa (0-14,5PSi) với cảm biến áp suất bù
Đặc trưng:
Thiết bị dòng MPX2100 là cảm biến áp suất điện áp silicon cung cấp
Đầu ra điện áp tuyến tính và chính xác cao - tỷ lệ thuận với áp suất đặt vào.
Cảm biến là một màng chắn silicon nguyên khối duy nhất với máy đo biến dạng và một màng mỏng
mạng điện trở tích hợp trên chip.Con chip được cắt bằng laser để có khoảng cách và độ lệch chính xác
hiệu chuẩn và bù nhiệt độ.
Nhiệt độ được bù trên 0 ° C đến + 85 ° C
Máy đo căng thẳng cắt silicon độc đáo
Tùy chọn gói nhà cung cấp chip dễ sử dụng
Có sẵn trong các cấu hình Tuyệt đối, Khác biệt và Đo
Tỷ lệ so với điện áp cung cấp
Độ tuyến tính ± 0,25% (MPX2100D)
Ví dụ ứng dụng
Bộ điều khiển bơm / động cơ
Người máy
Chỉ báo mức độ
Chẩn đoán y tế
Chuyển đổi áp suất
Phong vũ biểu
Máy đo độ cao
Hình 1 minh họa một sơ đồ khối của mạch bên trong độc lập
chip cảm biến áp suất.
Thông số kỹ thuật:
| Quá áp (8) (P1> P2) | Pmax 200 kPa |
| Áp suất nổ (8) (P1> P2) | Pburst 1000 kPa |
| Nhiệt độ bảo quản | Tstg –40 đến +125 ° C |
| Nhiệt độ hoạt động | TA –40 đến +125 ° C |
| Phạm vi áp suất (1) | POP 0 - 100 kPa |
