Thông tin chi tiết sản phẩm:
|
| Áp suất tối đa (P1 - P2): | Pmax 400 kPa | Nhiệt độ bảo quản: | Tstg –40 ° đến + 125 ° C |
|---|---|---|---|
| Nhiệt độ hoạt động: | TA –40 ° đến + 125 ° C | Phạm vi áp: | POP 15 - 115 kPa |
| Điện áp cung cấp (1): | VS 4,85 5,1 5,35 Vdc | ||
| Làm nổi bật: | Máy cảm biến áp suất tuyệt đối |
||
Mô tả Sản phẩm:

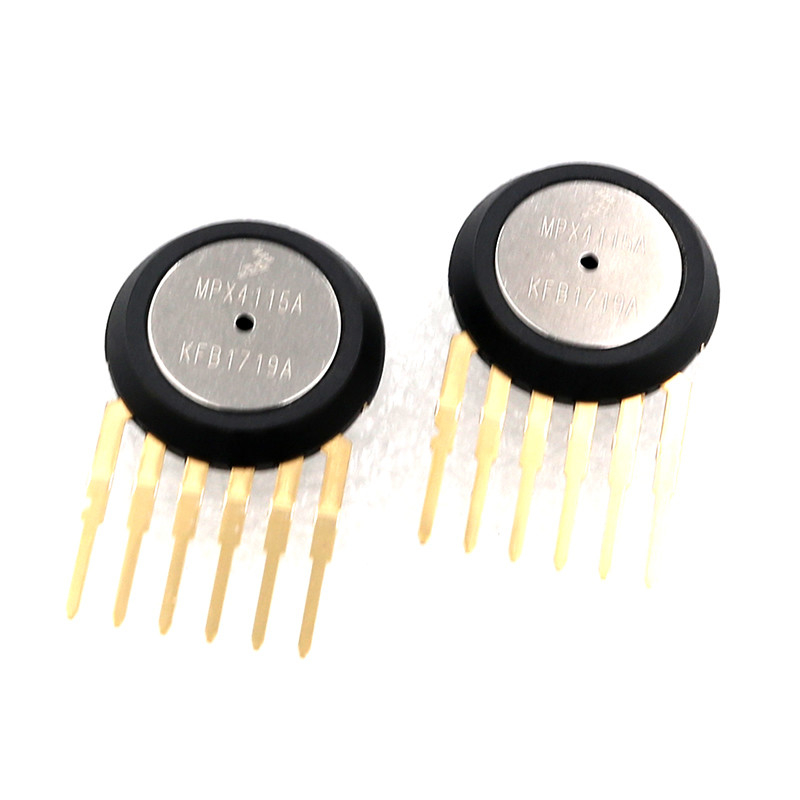

Cảm biến áp suất tuyệt đối MPX4115A 0-105kpa dành cho ô tô
Đặc trưng:
Cảm biến dòng MPX4115A / MPXA4115A của Motorola tích hợp trên chip, op amp lưỡng cực
mạch điện và mạng điện trở màng mỏng để cung cấp tín hiệu đầu ra và nhiệt độ cao
đền bù.Yếu tố hình thức nhỏ và độ tin cậy cao của tích hợp trên chip làm cho
Cảm biến áp suất Motorola một sự lựa chọn hợp lý và tiết kiệm cho người thiết kế hệ thống.
Bộ chuyển đổi áp suất dòng MPX4115A / MPXA4115A là một công nghệ tiên tiến,
nguyên khối, điều hòa tín hiệu, cảm biến áp suất silicon.Cảm biến này kết hợp nâng cao
kỹ thuật vi gia công, kim loại hóa màng mỏng và xử lý chất bán dẫn lưỡng cực để
cung cấp tín hiệu đầu ra tương tự chính xác, mức cao, tỷ lệ với áp suất đặt vào.
Hình 1 cho thấy một sơ đồ khối của mạch bên trong được tích hợp trên một áp suất
chip cảm biến.
1,5% Lỗi tối đa trên 0 ° đến 85 ° C
Thích hợp lý tưởng cho Vi xử lý hoặc Vi điều khiển–
Hệ thống dựa trên
Nhiệt độ được bù từ –40 ° đến + 125 ° C
Phần tử Epoxy Unibody bền hoặc Nhựa nhiệt dẻo
(PPS) Gói gắn trên bề mặt
Ví dụ ứng dụng
Máy đo độ cao hàng không
Kiểm soát công nghiệp
Điều khiển động cơ
Trạm thời tiết và thiết bị báo cáo thời tiết
Thông số kỹ thuật:
| Nguồn cung hiện tại | Io - 7,0 10 mAdc |
|
Chênh lệch áp suất tối thiểu (2) (0 đến 85 ° C) @ VS = 5,1 Vôn |
Tiếng ồn 0,135 0,204 0,273 Vdc |
|
Đầu ra quy mô đầy đủ (3) (0 đến 85 ° C) @ VS = 5,1 Vôn |
VFSO 4.725 4.794 4.863 Vdc |
|
Thang đo đầy đủ (4) (0 đến 85 ° C) @ VS = 5,1 Vôn |
VFSS 4.521 4.590 4.659 Vdc |
| Độ chính xác (5) (0 đến 85 ° C) | ± 1,5% VFSS |
