Thông tin chi tiết sản phẩm:
|
| Nhạy cảm: | V / P - 6,4 - mV / kPa | Thời gian phản hồi (7): | tR - 1,0 - mS |
|---|---|---|---|
| Nguồn đầu ra Hiện tại ở quy mô đầy đủ Đầu ra: | IO + - 0,1 - mAdc | Thời gian khởi động (8): | 20 - mili giây |
| Trọng lượng, Yếu tố cơ bản (Vỏ 867): | 4,0 gam | ||
| Làm nổi bật: | Cảm biến áp suất khuếch đại tín hiệu,Cảm biến áp suất đầu ra cao |
||
Mô tả Sản phẩm:

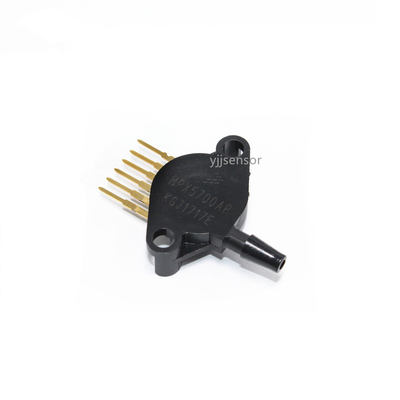

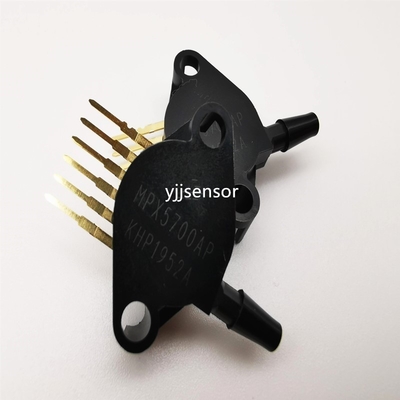

MPX5700AP 0-700 kpa (0-100 psi) Bù nhiệt độ và Khuếch đại tín hiệu Cảm biến áp suất đầu ra cao tích hợp
Đặc trưng:
Đầu dò phản ứng tạo dòng MPX5700 là silicon nguyên khối hiện đại
cảm biến áp suất được thiết kế cho một loạt các ứng dụng, nhưng đặc biệt là những
sử dụng bộ vi điều khiển hoặc bộ vi xử lý có đầu vào A / D.Này được cấp bằng sáng chế, duy nhất
bộ chuyển đổi phần tử kết hợp các kỹ thuật vi gia công tiên tiến, kim loại hóa màng mỏng,
và xử lý lưỡng cực để cung cấp tín hiệu đầu ra tương tự chính xác, mức cao
tỷ lệ với áp suất tác dụng.
2,5% Lỗi tối đa trên 0 ° đến 85 ° C
Thích hợp lý tưởng cho các hệ thống dựa trên vi xử lý hoặc vi điều khiển
Có sẵn trong các cấu hình Tuyệt đối, Khác biệt và Đo
Máy đo sức căng căng thẳng cắt silicon được cấp bằng sáng chế
Phần tử Unibody bền Epoxy
Hình 3 minh họa sóng mang chip cơ bản Vi sai / Đo
(Vụ án 867).Gel fluorosilicone cô lập bề mặt khuôn
và liên kết dây từ môi trường, đồng thời cho phép
tín hiệu áp suất cần truyền đến màng cảm biến.
(Để sử dụng MPX5700D trong ứng dụng có áp suất cao, theo chu kỳ,
tham khảo ý kiến của nhà máy.)
Thông số kỹ thuật:
| Dải áp suất vi sai (1) Đồng hồ đo, chênh lệch: MPX5700D Tuyệt đối: MPX5700A | POP 0-15— 700-700kPa |
| Điện áp cung cấp (2) | VS 4,75 5,0 5,25 Vdc |
| Nguồn cung hiện tại | Io - 7,0 10 mAdc |
|
Chênh lệch áp suất không (3) Đồng hồ đo, chênh lệch: (0 đến 85 ° C) Tuyệt đối (0 đến 85 ° C) |
Voff 0,088 0,184 0,2 0,313 0,409 Vdc |
| Đầu ra quy mô đầy đủ (4) (0 đến 85 ° C) | VFSO 4.587 4.7 4.813 Vdc |
| Thang đo đầy đủ (5) (0 đến 85 ° C) | VFSS - 4.5 - Vdc |
| Độ chính xác (6) (0 đến 85 ° C) | ± 2,5% VFSS |
