Thông tin chi tiết sản phẩm:
|
| Độ trễ áp suất (5) (0 đến 100 kPa): | ± 0,1 -% VFSS | Nhiệt độ trễ (5) (–40 ° C đến + 125 ° C): | ± 0,5 -% VFSS |
|---|---|---|---|
| Hiệu ứng nhiệt độ trên khoảng thời gian đầy đủ quy mô (5): | TCVFSS –1.0 - 1.0% VFSS | Hiệu ứng nhiệt độ trên Offset (5): | TCVoff –1.0 - 1.0 mV |
| trở kháng đầu vào: | Zin 1000 - 2500 W | Trở kháng đầu ra: | Zout 1400 - 3000 W |
| Làm nổi bật: | Bộ cảm biến áp suất MPX2100A,Bộ cảm biến áp suất bù đắp,14Cảm biến áp suất.5Psi |
||
Mô tả Sản phẩm:

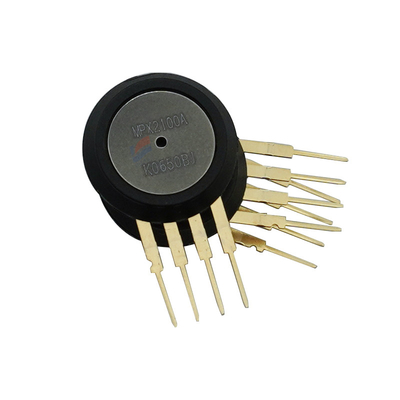

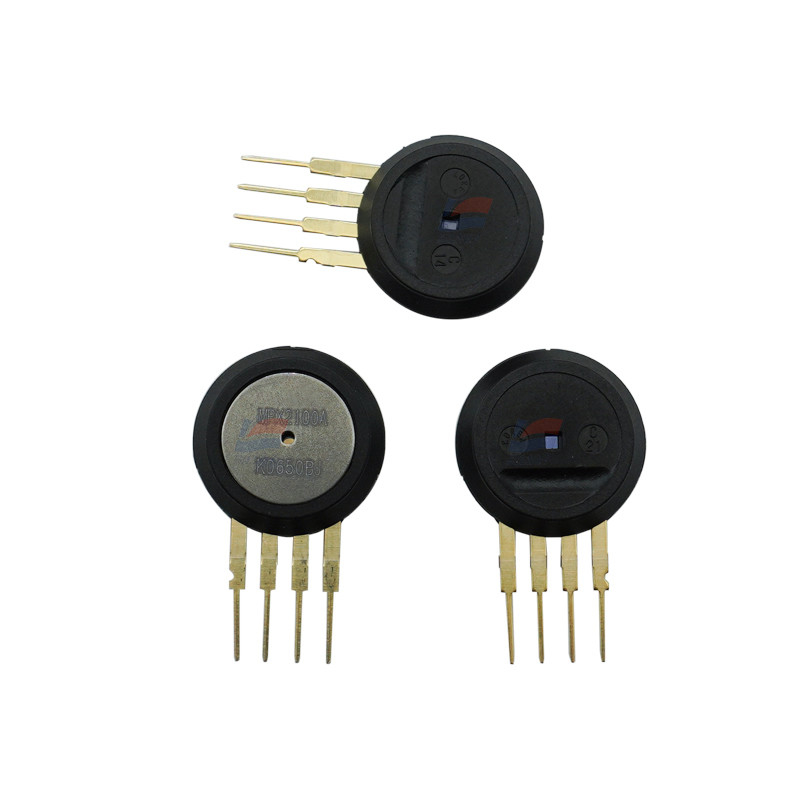

MPX2100A 0-100 Kpa (0-14.5Psi) Với cảm biến áp suất bù
Đặc trưng:
Thiết bị dòng MPX2100 là cảm biến áp suất điện áp silicon cung cấp
Đầu ra điện áp tuyến tính và chính xác cao - tỷ lệ thuận với áp suất đặt vào.
Cảm biến là một màng chắn silicon nguyên khối duy nhất với máy đo biến dạng và một màng mỏng
mạng điện trở tích hợp trên chip.Con chip được cắt bằng laser để có khoảng cách và độ lệch chính xác
hiệu chuẩn và bù nhiệt độ.
• Nhiệt độ được bù trên 0 ° C đến + 85 ° C
• Máy đo căng thẳng cắt silicon độc đáo
• Tùy chọn gói nhà cung cấp chip dễ sử dụng
• Có sẵn trong các cấu hình Tuyệt đối, Khác biệt và Đo
• Tỷ lệ so với điện áp cung cấp
• ± 0,25% tuyến tính (MPX2100D)
Ví dụ ứng dụng
• Bộ điều khiển máy bơm / động cơ
• Người máy
• Chỉ báo mức độ
• Chẩn đoán y tế
• Chuyển đổi áp suất
• Khí áp kế
• Máy đo độ cao
Hình 1 minh họa một sơ đồ khối của mạch bên trong độc lập
chip cảm biến áp suất.
Thông số kỹ thuật:
| Quá áp (8) (P1> P2) | Pmax 200 kPa |
| Áp suất nổ (8) (P1> P2) | Pburst 1000 kPa |
| Nhiệt độ bảo quản | Tstg –40 đến +125 ° C |
| Nhiệt độ hoạt động | TA –40 đến +125 ° C |
| Phạm vi áp suất (1) | POP 0 - 100 kPa |
| Điện áp cung cấp (2) | VS - 10 16 Vdc |
| Nguồn cung hiện tại | Io - 6.0 - mAdc |
| Thang đo đầy đủ (3) MPX2100A, MPX2100D | VFSS 38,5 40 41,5 mV |
