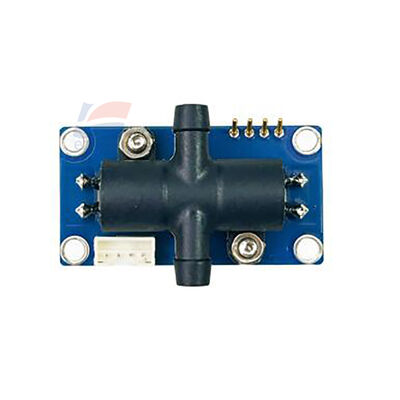

YJJ DM-OFC-B3 Máy cảm biến dòng chảy nồng độ oxy siêu âm TOF O2 Module with Enhanced EMC

Mô tả sản phẩm:

Cảm biến lưu lượng nồng độ oxy siêu âm YJJ DM-OFC-B3 TOF O2 Module với EMC nâng cao

Đặc trưng:

Cảm biến lưu lượng nồng độ oxy siêu âm DM-OFC-B3

Mô tả thông số

Model: DM-OFC-B3, phương pháp chênh lệch thời gian bay siêu âm TOF, phiên bản cấu hình cao cấp của dòng DM-OFC, **bù nhiệt độ và áp suất kép + EMC chống nhiễu nâng cao**, tương thích với máy thở y tế lưu lượng siêu cao và thiết bị trị liệu oxy lưu lượng cao HFNC; chỉ dành cho khí hỗn hợp nhị phân O₂/N₂

Thông tin cơ bản

- Model: DM-OFC-B3

- Nguyên lý phát hiện: Thời gian bay siêu âm TOF

- Môi chất đo: Khí hỗn hợp nhị phân Oxy + Nitơ (khí sản xuất oxy PSA / khí đầu ra máy thở)

- Ứng dụng: Máy thở y tế, thiết bị trị liệu oxy lưu lượng cao HFNC, đơn vị sản xuất oxy công nghiệp lưu lượng lớn; giám sát trực tuyến đồng thời độ tinh khiết oxy + lưu lượng khí, tích hợp máy hoàn chỉnh ODM, thay thế cảm biến thiết bị cũ

- Định vị phiên bản: Phiên bản cơ bản B0 → Phiên bản nâng cao B1 → B2 có bù áp suất → **Mẫu flagship B3, EMC nâng cấp, chống nhiễu điện từ mạnh hơn, phù hợp với thiết bị y tế**

Thông số đo cốt lõi

- Dải nồng độ O₂: **20,5% ~ 95,6% VOL**

- Độ phân giải nồng độ: 0,1% VOL

- Độ chính xác nồng độ: ±1,2% FS (5~50℃, bù nhiệt độ và áp suất kép)

- Dải lưu lượng: **0 ~ 30 L/phút**

- Độ phân giải lưu lượng: 0,1 L/phút

- Độ chính xác lưu lượng: ±0,2 L/phút

- Thời gian phản hồi T90: ≤0,8 giây

- Khởi động nóng: Khởi động nhanh khi bật nguồn, đạt độ chính xác đầy đủ trong vòng 2 phút

Thông số điện

- Điện áp cung cấp: DC 5V ~ 12V (điển hình DC12V)

- Dòng điện làm việc trung bình: ≤50mA

- Đầu ra giao tiếp: UART TTL 3,3V (tốc độ baud 9600), tùy chọn RS485

- Tích hợp: **Thuật toán bù nhiệt độ kép + áp suất kép + EMC tương thích điện từ nâng cao**, đo lường ổn định khi có nhiễu từ nguồn điện chuyển mạch và động cơ

Điều kiện môi trường

- Nhiệt độ làm việc: 5℃ ~ 50℃

- Độ ẩm làm việc: 5~85% RH, **không ngưng tụ**

- Áp suất chịu tối đa: 180kPa

- Yêu cầu khí mẫu: Lọc trước và khử ẩm, không có nước lỏng, bụi, CO₂/VOC và các khí tạp khác

- Tuổi thọ: ≥10 năm, không có các bộ phận tiêu hao điện hóa, không cần hiệu chuẩn thường xuyên trong thời gian dài

Thông số vật lý

- Kích thước: 120,5 × 22 × 22 mm

- Trọng lượng: 25g

- Đường khí: Đường khí thẳng, tổn thất áp suất cực thấp, không hạn chế hướng cho khí vào và ra, thuận tiện cho việc tích hợp đường ống

Điểm bán hàng sản phẩm

1. Công nghệ siêu âm TOF, **thu thập đồng thời các thông số độ tinh khiết oxy + lưu lượng**, một module thay thế 2 cảm biến

2. Bù nhiệt độ và áp suất kép + EMC nâng cao, chống nhiễu điện từ, phù hợp với điều kiện điện từ phức tạp của thiết bị y tế

3. Giới hạn trên của lưu lượng tăng lên 30L/phút, phù hợp với máy thở, thiết bị trị liệu oxy lưu lượng cao HFNC lưu lượng lớn

4. Không có bộ phận tiêu hao, tuổi thọ cao, giảm chi phí hiệu chuẩn và bảo trì sau này

5. Đầu ra nối tiếp kỹ thuật số UART, thuận tiện cho kết nối bo mạch chủ nhúng, hỗ trợ phát triển và thay thế bảo trì ODM cho thiết bị y tế
