Thông tin chi tiết sản phẩm:
|
| Kích thước cổng: | 5,08mm | Vật liệu nhà ở: | silicon |
|---|---|---|---|
| Nhiệt độ hoạt động tối đa: | + 85 độ C | Nhiệt độ hoạt động tối thiểu: | -25 c |
| Làm nổi bật: | Cảm biến lưu lượng khí khối lượng lớn AWM3000,Cảm biến lưu lượng khí khối lượng lớn AMW3303V,Cảm biến lưu lượng khí N2 |
||

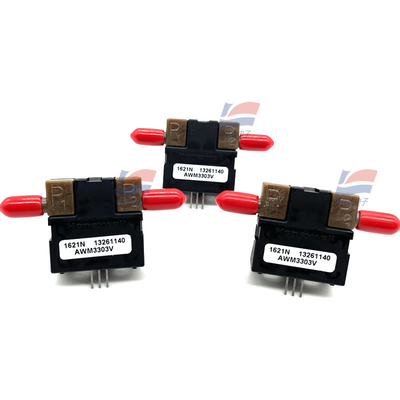

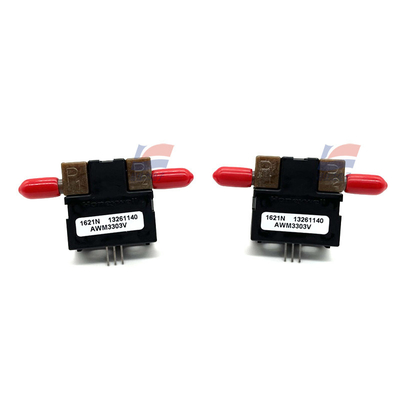

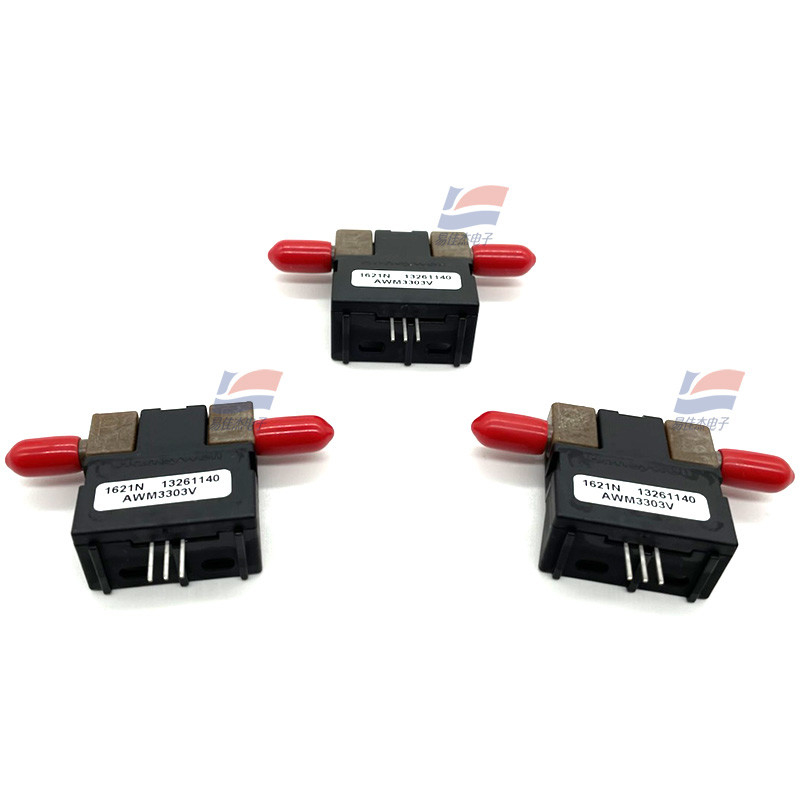

AMW3303V Gas Mass Air Flow Sensor 3 Pin Heater Control Circuit
Các đặc điểm
* Laser cắt để cải thiện khả năng trao đổi cảm biến * cảm biến dòng chảy lên đến 1,0 SLPM * cảm biến áp suất chênh lệch thấp
Giống như AWM2000 Series, hai cầu Wheatstone kiểm soát đo lưu lượng không khí.nó có thể được sử dụng để tăng lợi nhuận và để giới thiệu bù điện áp cho đầu ra cảm biếnsơ đồ trong hình 3 mô tả các mạch khuếch đại trên máy cảm biến.mạch điều khiển máy sưởi (xem hình 1) và mạch cung cấp cầu cảm biến (xem hình 2) nằm trên gói
Bảng dữ liệu:
| Nhóm sản phẩm | Bộ cảm biến dòng chảy |
| Loại | Máy cảm biến luồng không khí khối lượng |
| Sử dụng cho | Khí khô |
| Phạm vi | +/- 1 L/min |
| Độ chính xác | 1% |
| Điện áp nguồn điện hoạt động | 8V đến 15V |
Ghi chú:
1Thời gian khởi động khởi động cho các mạch điều kiện tín hiệu là 1 phút tối đa.
2. Điện áp đầu ra là tỷ lệ với điện áp cung cấp.
3. Sự thay đổi nhiệt độ khi cảm nhận áp suất chênh lệch tương quan với sự thay đổi mật độ của khí trên nhiệt độ.
4. tải lượng đầu ra kết nối từ VOUT đến GND (nước chìm hiện tại).
5Tốc độ thay đổi lưu lượng tối đa cho phép để ngăn ngừa thiệt hại: 5,0 SLPM/1,0 giây.
* Một bộ lọc 5 micron phải được sử dụng trên các cảm biến áp suất chênh lệch.
