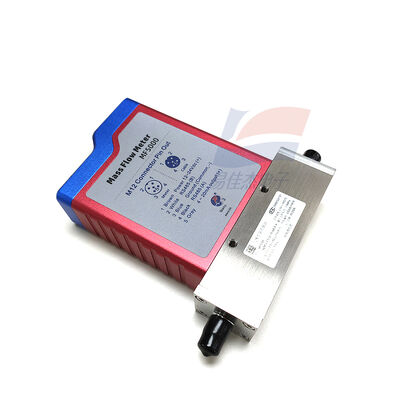

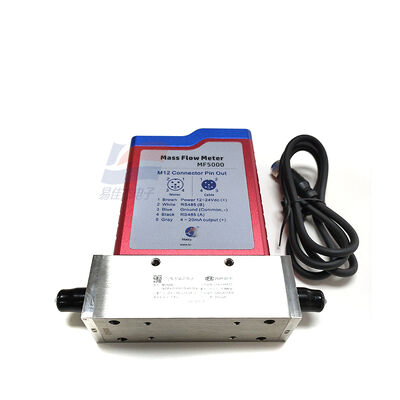

YJJ MF5006-N-50-B-D-R Máy đo lưu lượng khối lượng khí nhỏ gọn cho thiết bị laser Kiểm soát khí bảo vệ

Mô tả sản phẩm:

YJJ MF5006-N-50-B-D-R Lưu lượng kế khối khí nhỏ gọn cho điều khiển khí bảo vệ thiết bị laser

Đặc điểm:

I. Phân tích chi tiết bảng mã model

Giải thích chi tiết trường mã hóa

MF5006 Dòng MF5000, đường kính DN6, cổng khí ren ngoài 1/4-NPT

N Phiên bản tiêu chuẩn thông thường không chống cháy nổ, không có màn hình LCD

50 Thang đo đầy đủ 0,5 - 50 SLPM (lít tiêu chuẩn mỗi phút)

B Tín hiệu dòng điện tương tự 4-20mA đầu ra

D Hiệu chuẩn tại nhà máy bằng khí; hỗ trợ chuyển đổi hệ số hiệu chỉnh cho nitơ, oxy, argon, carbon dioxide, v.v. khí sạch

R Cấu trúc vỏ phiên bản tiêu chuẩn cơ bản

II. Nguyên lý đo

Chip cảm biến nhiệt MEMS chênh lệch nhiệt độ không đổi, trực tiếp phát hiện tốc độ dòng khối khí, bù nhiệt độ-áp suất tích hợp tự động, không bị ảnh hưởng bởi biến động áp suất khí cấp và nhiệt độ môi trường; cấu trúc cảm biến bypass, tổn thất áp suất đường ống cực thấp.

III. Thông số hiệu suất cốt lõi

Phạm vi lưu lượng: 0,5 - 50 SLPM

Độ chính xác đo: ±(1,5 + 0,5% FS)

Sai số lặp lại: ≤ ±0,75% FS

Tỷ lệ phạm vi: 100:1, có thể đo ổn định từ lưu lượng nhỏ đến lưu lượng lớn

Thời gian phản hồi T90: ≤ 125ms

Điều kiện hiệu chuẩn: 20°C, không khí sạch áp suất khí quyển tiêu chuẩn

IV. Thông số điện

Nguồn cấp: Nguồn điện DC công nghiệp 8 - 24V

Dòng làm việc tổng thể: ≤ 50mA

Tín hiệu đầu ra: Đặc tả B đầu ra dòng tuyến tính 4 - 20mA, 4mA tương ứng với lưu lượng 0, 20mA tương ứng với thang đo đầy đủ 50 SLPM

Giao diện truyền thông: Không có RS485, không có màn hình LCD; phù hợp để kết nối trực tiếp với mô-đun thu thập PLC

V. Thông số môi trường và chịu áp suất

Nhiệt độ môi trường thiết bị: -20°C ~ +65°C

Nhiệt độ khí đo: -10°C ~ +55°C

Khả năng chịu áp suất tối đa: 1,5MPa (15 bar)

Độ ẩm làm việc: 0 - 95% RH, không có sự ngưng tụ hơi nước

Môi chất tương thích: khí khô và không ăn mòn như không khí, nitơ, oxy, argon, carbon dioxide, v.v.

Cấp bảo vệ: IP40

VI. Thông số cấu trúc cơ khí

Giao diện đường ống: ren ngoài 1/4-NPT

Đường kính trong kênh cảm biến 6mm

Vật liệu khoang đường khí: thép không gỉ 304

Hỗ trợ lắp đặt đa hướng ngang, dọc

VII. Tính năng sản phẩm

Tổn thất áp suất cực thấp, sẽ không gây suy giảm áp suất cho đường ống cấp khí

Tỷ lệ phạm vi rộng, có thể đo ổn định lưu lượng khí nhỏ 0,5SLPM

Đầu ra dòng công nghiệp tiêu chuẩn 4 - 20mA, dây nối đơn giản, tương thích với hầu hết các thiết bị điều khiển công nghiệp

Thân máy nhỏ gọn không có màn hình, tiết kiệm không gian lắp đặt, phù hợp để tích hợp vào đường khí của thiết bị bên trong

Chống nhiễu điện từ EMC cấp công nghiệp, tương thích với điều kiện phòng thí nghiệm, bán dẫn, thiết bị hàn

VIII. Các tình huống ngành ứng dụng (nhúng từ khóa SEO xuất khẩu)

Mạch cấp khí phòng thí nghiệm, đường khí thiết bị tạo oxy giám sát, khí bảo vệ hàn, khí quy trình bán dẫn, phát hiện đường ống khí nén, khí đầu vào pin nhiên liệu, thiết bị lấy mẫu không khí môi trường, hệ thống cấp khí trơ
