Thông tin chi tiết sản phẩm:
|
| Khuyến nghị kích thích: | 10 ± 0,01 VDC | Tiêu thụ năng lượng: | 50 mW |
|---|---|---|---|
| Điện áp null: | 1,00 ± .10 VDC | Độ lặp lại và độ trễ, Max.: | ± 1,0% đọc |
| Thời gian phản ứng tối đa: | 3. 0 msec | ||
| Làm nổi bật: | Cảm biến luồng không khí công nghiệp,Cảm biến luồng không khí 50 mW,3.0 msec Bộ cảm biến luồng không khí |
||

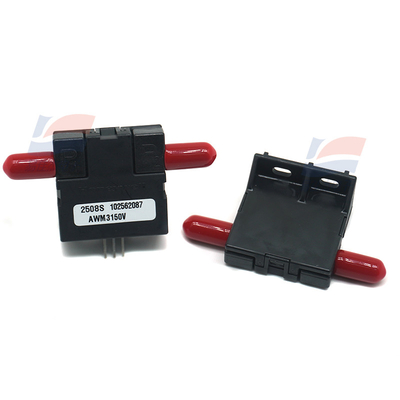

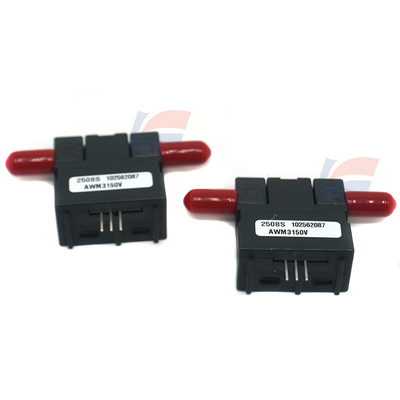

Bộ cảm biến dòng không khí AWM3150V
Thông tin chung:
Bộ cảm biến lưu lượng không khí khối AWM3000 hoạt động dựa trên lý thuyết rằng lưu lượng không khí hướng qua bề mặt của một yếu tố cảm biến gây chuyển nhiệt.Điện áp đầu ra thay đổi theo tỷ lệ khối lượng không khí hoặc khí khác chảy qua cổng đầu vào và cổng đầu ra của cảm biến nhất định. Điện áp / nguồn. Điện áp tối đa là 10 mA chìm và 20 mA nguồn, được điều khiển bởi một LM224 hoạt động khuếch đại trong giai đoạn cuối cùng của khuếch đại thiết bị.
Mối ô nhiễm truyền thông:
Các phương tiện truyền thông chảy qua cảm biến nên không có độ ẩm ngưng tụ và các chất gây ô nhiễm hạt.Một bộ lọc 5 micron rẻ tiền ở phía trên của bộ phận cảm biến làm giảm đáng kể nguy cơ thiệt hại do chất gây ô nhiễm.
Làm sạch:
Nên che đầu các lỗ khi làm sạch. Một số dung môi có thể tấn công epoxy được sử dụng để niêm phong các ống chip vào nền gốm.
SOL DERING hướng dẫn:
Xin lưu ý: cảm biến nên được gắn chặt với mạch in trước khi hàn. hàn tay: Sử dụng nhiệt độ điều khiển s S t m. Sử dụng sắt xích dòng loại R với 3,2 mm (1/8 inch).) đường kính đầu. và nhiệt độ ở 400 ° C [750 ° F]. Giữ đầu trên thềm trong 5 giây tối đa trong lõi hàn và tay cle [4 một sau khi hàn.Vành đai chạy ít nhất 1.54 m (5 ft) mỗi phút.
| Lưu trữ Phạm vi nhiệt độ | -40 °C đến 90 °C [-40 °F đến 194 °F] |
| Việc chấm dứt | 0,635 mm [0,025 in] vuông |
| Trọng lượng | 10,8 g [0,381 oz] |
| Tỷ lệ sốc (5 giọt, trong 6 trục) | 100 g đỉnh |
| Áp suất quá cao tối đa | 25 psi |
| Điện áp đầu ra @ điểm cắt laser | 1.5 Vdc @ 5 cm2 |
