AWM2300V Bộ cảm biến dòng chảy 50 mV Điện áp đầu ra Điểm cắt 650 sccm 30 mW Chi tiêu điện cho giám sát dòng chảy chính xác

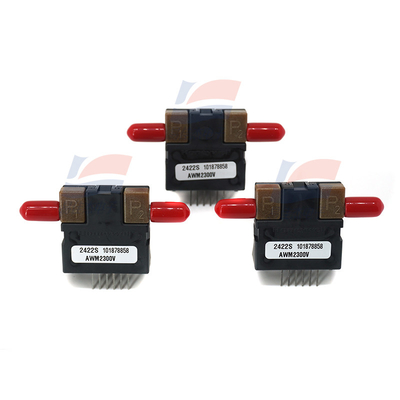

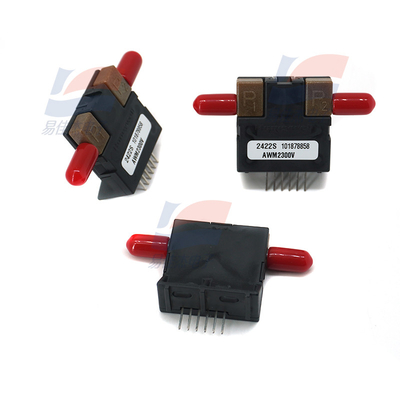

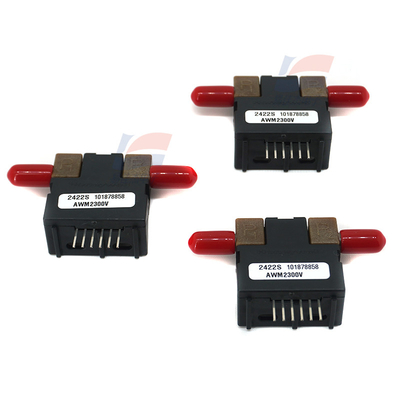

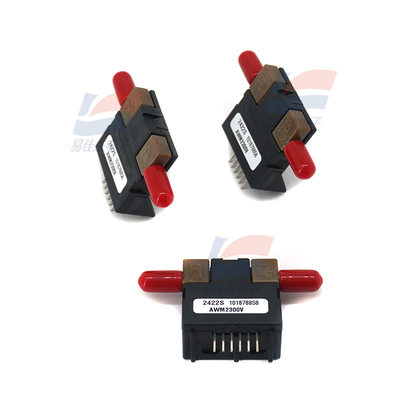

Bộ cảm biến dòng chảy AWM2300V

Thông tin chung:

Bộ cảm biến lưu lượng không khí khối AWM2000 là một thiết bị thụ động bao gồm hai cầu Wheatstone: một để điều khiển máy sưởi vòng kín và một cho các yếu tố cảm biến đôi.Điều khiển máy sưởi ở hình 1 được yêu cầu để hoạt động theo thông số kỹ thuật. Dòng cung cấp cầu cảm biến trong hình 2 cũng được yêu cầu. Bộ khuếch đại thiết bị khác biệt trong hình 3 có thể được sử dụng để tăng tăng và giới thiệu sự thay đổi điện áp cho đầu ra cảm biến.

Mối ô nhiễm truyền thông:

Bụi có tác dụng làm tắc nghẽn bộ hạn chế dòng chảy kim loại xốp (chỉ AWM2200V).

Việc tắc nghẽn có thể được ngăn chặn bằng cách sử dụng bộ lọc 5 micron rẻ tiền phía trên của yếu tố cảm biến.

Dòng chảy khối lượng so với áp suất chênh lệch

Chip microbridge về cơ bản là một chip cảm biến dòng chảy khối lượng sử dụng một cơ chế chuyển nhiệt.Phạm vi cảm biến có thể được mở rộng khi cảm nhận một dòng chảy lấy mẫu của dòng chảy chính bằng cách giảm tỷ lệ đường kính dòng chảy chính đến đường kính tối thiểu của ống lưu lượng không khí trong cảm biến. Choking off dòng chảy lấy mẫu dẫn đến khuếch đại ngược, đạt được bằng phương tiện cơ học.Càng lớn áp suất khác biệt, khối lượng chảy càng nhiều.Sự thay đổi trong mật độ của môi trường chảy do thay đổi áp suất môi trường và nhiệt độ sẽ thay đổi đầu ra cảm biến áp suất khác biệt AWM2200V theo tỷ lệ thay đổi mật độ tuyệt đốiCác cảm biến dòng chảy khối lượng khác không bị ảnh hưởng bởi sự thay đổi mật độ.

Hướng dẫn hàn lưu ý:

cảm biến nên được gắn chặt vào bảng PC trước khi hàn hàn tay: 1. Sử dụng thép hàn nhiệt độ có đường kính 3,2 mm (1/8 inch). 2.Giữ đầu vào đầu cuối trong 5 giây tối đa. 3. Sử dụng Type R flux rosin core solder và rửa tay sau khi hàn.

Hướng dẫn hàn, tiếp tục hàn sóng:

1. Đặt nhiệt độ hàn ở mức tối đa 250 °C. 2. Đưa dây đai chạy với tốc độ tối thiểu 1,54 m (5 feet) mỗi phút. 3. Kết thúc ống bọc khi làm sạch.
