Thông tin chi tiết sản phẩm:
|
| Phạm vi áp suất làm việc: | 10kpa | Sự chính xác: | ±2,5% |
|---|---|---|---|
| Áp suất làm việc tối đa: | 75MPa | Phương pháp lắp: | Thông qua việc gắn lỗ |
| Điện áp cung cấp tối thiểu: | 3V | Gói phổ quát: | Unibody-4 |
| ROHS: | tuân thủ | Điện áp cung cấp làm việc tối đa: | 6V |
| Làm nổi bật: | Cảm biến áp suất khác biệt 10KPa,Bộ cảm biến áp suất khác biệt MPX10DP,1.45PSI cảm biến áp suất khác biệt |
||
Mô tả sản phẩm:

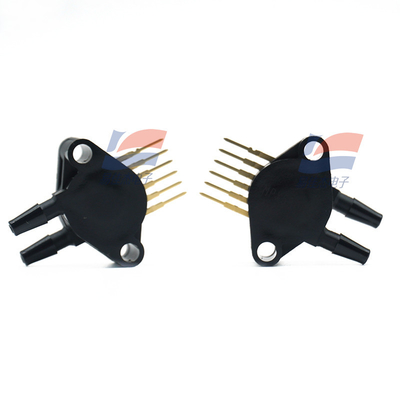

Cảm biến áp suất vi sai YJJ MPX10DP hai cổng không bù
Đặc trưng:
Cảm biến áp suất vi sai hai cổng, không bù, dải đo 0–10 kPa, đầu ra điện áp tương tự, tương thích với nguồn cấp 3.0–6.0 V, phù hợp cho các tình huống đo áp suất vi, áp suất vi sai và mức chất lỏng/lưu lượng.
Bảng thông số chính (tổng quan nhanh)
Mục thông số Giá trị điển hình / Giới hạn Giải thích
Loại áp suất Áp suất vi sai Hai cổng, đo chênh lệch áp suất giữa hai đầu
Dải đo 0–10 kPa (0–1.45 psi) Đo áp suất vi
Nguồn cấp 3.0–6.0 VDC Đầu ra tỷ lệ
Đầu ra toàn dải (VFSS) Điển hình 35 mV (20–50 mV) Tỷ lệ tuyến tính với áp suất
Độ nhạy 3.5 mV/kPa Chuyển đổi tiện lợi
Độ tuyến tính ±1.0 %VFSS Nền tảng của độ chính xác tổng thể
Thời gian phản hồi 1.0 ms (10%–90%) Phản hồi động nhanh
Nhiệt độ hoạt động -40 đến +125 ℃ Dải nhiệt độ rộng phù hợp cho công nghiệp / y tế
Bảo vệ quá áp 75 kPa; Nổ 100 kPa Khả năng chống lạm dụng
Trở kháng đầu ra 750–1250 Ω Dễ dàng kết hợp với ADC / bộ khuếch đại thuật toán
Vỏ 4 chân xuyên lỗ (Vỏ 344C) Hai cổng xuyên tâm, đầu ra cùng phía
Nguyên lý và đặc điểm
Loại biến trở Cảm biến ứng suất cắt silicon MEMS, biến dạng màng làm thay đổi điện trở của cầu, điện áp đầu ra tỷ lệ với chênh lệch áp suất.
Không có bù nhiệt độ / hiệu chuẩn nội bộ, yêu cầu bù mạch ngoài, tiện lợi cho việc tùy chỉnh độ chính xác và trôi nhiệt độ.
Đầu ra tỷ lệ: Đầu ra được chia tỷ lệ tương ứng khi nguồn cấp thay đổi, phù hợp cho hệ thống 3.3 V/5 V. Mục đích chính
Y tế: Áp suất đường thở máy thở, thoát khí áp âm, giám sát phát hiện chênh lệch áp suất.
Công nghiệp: Lưu lượng / chênh lệch áp suất hệ thống thông gió và điều hòa không khí, phát hiện rò rỉ, kiểm soát quy trình, hệ thống khí nén.
Robot / Tự động hóa: Áp suất xi lanh khí, chỉ báo mức chất lỏng, đo lưu lượng.
Tiêu dùng / Môi trường: Mức nước máy giặt, hệ thống kiểm soát môi trường, định vị rò rỉ.
Mẹo chọn và sử dụng
Không có bù, cần bù nhiệt độ và điều chỉnh tín hiệu bên ngoài. ADC 16 bit có thể cải thiện độ phân giải.
Hai cổng cần được kết nối đúng để đo áp suất. Tránh đo bất thường do chênh lệch áp suất ngược.
Chọn 3.3 V hoặc 5 V theo nguồn cấp của hệ thống. Hiệu chuẩn điểm 0 / toàn dải theo yêu cầu dải đo và độ chính xác.
Thông số kỹ thuật:
| Dải đo | 10KPA |
| Tín hiệu đầu ra | Điện áp tương tự 10.5 - 15 mV |
| Độ lệch điểm 0 | ≤ 0.5 mV |
| Tổng công suất tiêu thụ | < 1.5 mW |
| Thời gian phản hồi (T90) | ≤ 15 s |
