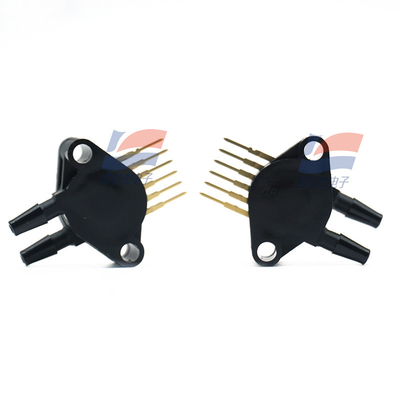

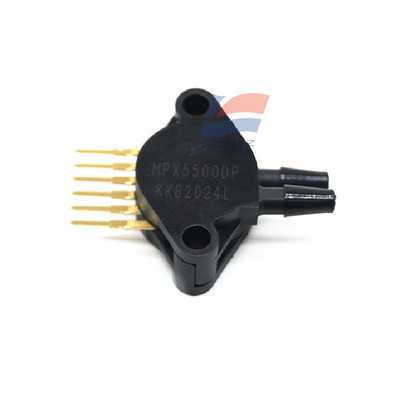

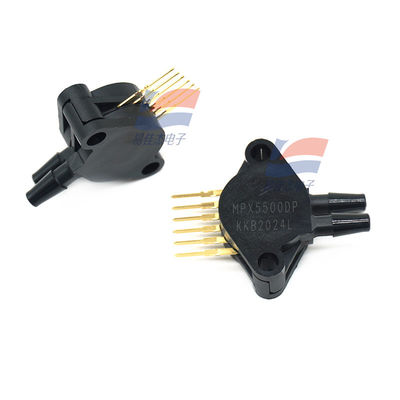

YJJ MPX5700DP Cảm biến áp suất khác biệt 0 700kPa cho Tự động hóa công nghiệp

Mô tả sản phẩm:

YJJ MPX5700DP Cảm biến áp suất khác biệt 0 700kPa cho Tự động hóa công nghiệp

Đặc điểm:

Cổng kép, nguồn điện 5V, cảm biến áp suất khác biệt được bù đắp trên chip, phạm vi 0 ∼ 700 kPa, đầu ra điện áp tương tự (0,2 ∼ 4,7 V), bù đắp nhiệt độ và hiệu chuẩn tích hợp,phù hợp với các kịch bản đo áp suất chênh lệch trung bình cao / áp suất đo / áp suất tuyệt đối.

Các thông số chính (phần tổng quan nhanh chóng) Bảng

Parameter item Typical / Limit value Explanation (Điều tiêu chuẩn thông thường / Giá trị giới hạn)

Loại áp suất áp suất khác biệt / áp suất đo / áp suất tuyệt đối (nhiều cấu hình)

cùng một loạt) cổng kép, có thể đo sự khác biệt áp suất ở cả hai đầu hoặc áp suất đồng chiều ở một đầu.

Phạm vi đo áp suất trung bình cao, bao gồm các kịch bản công nghiệp / ô tô

Nguồn cung cấp điện 4,75 ∼ 5,25 VDC (thường 5 V) Điện lượng tỷ lệ, phù hợp tuyến tính với nguồn cung cấp điện

Phạm vi đầu ra 0,20 ≈ 4,70 V 0 kPa tương ứng với 0,2 V, 700 kPa tương ứng với 4,7 V

Độ nhạy 6,4 mV / kPa Chuyển đổi tuyến tính thuận tiện

Độ chính xác / tuyến tính ±2,5 % FS Bồi thường trên chip, không yêu cầu xử lý chuyển động nhiệt độ bổ sung

Thời gian phản ứng 1 ms (10% ∼90%) Phản ứng động nhanh

Nhiệt độ hoạt động -40 đến + 125 °C Phạm vi nhiệt độ rộng phù hợp với các ứng dụng công nghiệp / ô tô / ngoài trời

Áp suất quá mức / nổ 2800 kPa (406 psi) / 3500 kPa

Gói 6-pin SIP (cài đặt qua lỗ) Cổng móc đảo ngược kép, dễ dàng kết nối áp lực

Điện hoạt động ≤ 10 mA Tiêu thụ năng lượng vừa phải

Nguyên tắc và đặc điểm

Sử dụng một máy đo căng thẳng cắt cắt silicon MEMS kháng, biến dạng của niêm mạc thay đổi sức đề kháng của cầu, và đầu ra tương ứng tuyến tính với áp suất.Máy bán dẫn.

Điều kiện tín hiệu trên chip, bù đắp nhiệt độ và hiệu chuẩn, tích hợp cao, đầu ra trực tiếp của tín hiệu tương tự có thể sử dụng, giảm chi phí thiết kế hệ thống.

Hỗ trợ ba chế độ đo áp suất chênh lệch, áp suất đo và áp suất tuyệt đối (các mô hình khác nhau trong cùng một loạt), phù hợp với các yêu cầu ứng dụng khác nhau.Mục đích chính

Tự động hóa công nghiệp: Giám sát áp suất hệ thống thủy lực / không khí, phát hiện chênh lệch áp suất đường ống, chẩn đoán rò rỉ, kiểm soát áp suất không khí HVAC, khóa an toàn quy trình.

Điện tử ô tô: áp suất hút động cơ, hệ thống phanh, giám sát áp suất lốp xe, áp suất dầu truyền tải, phát hiện áp suất sau xử lý khí thải.

Thiết bị y tế: Ventilator áp suất đường hô hấp, thoát nước áp suất âm, kiểm soát áp suất bơm truyền, kiểm soát mô-đun chênh lệch áp suất.

Máy móc xây dựng và an ninh: Kiểm tra áp suất máy đào thủy lực / cần cẩu, áp suất nước hệ thống chữa cháy, báo động rò rỉ và đo mức độ chất lỏng.

Mẹo chọn và sử dụng

Cùng loạt như MPX10DP (0 ∼ 10 kPa), với sự khác biệt trong phạm vi đáng kể. Xin chọn dựa trên phạm vi áp suất thực tế.

Hệ thống nguồn điện trực tiếp 5V, đầu ra được kết nối trực tiếp với MCU ADC, không cần điều kiện tín hiệu phức tạp.

Cẩn thận với hướng khi sử dụng giám sát áp suất hai cổng. Sự khác biệt áp suất ngược có thể ảnh hưởng đến độ chính xác đo; tránh lắp đặt nơi các cổng chịu biến dạng lực.

Độ chính xác vẫn đạt ± 2,5% FS dưới phạm vi nhiệt độ rộng, phù hợp với các ứng dụng công nghiệp và ô tô.
