Thông tin chi tiết sản phẩm:
|
| Độ trễ áp suất (5) (0 đến 50 kPa): | ± 0,1 -% VFSS | Nhiệt độ trễ (5) (-40 ° C đến + 125 ° C): | ± 0,5 -% VFSS |
|---|---|---|---|
| Hiệu ứng nhiệt độ trên khoảng thời gian đầy đủ quy mô (5): | TCVFSS -1.0 - 1.0% VFSS | Hiệu ứng nhiệt độ trên Offset (5): | TCVoff -1.0 - 1.0 mV |
| trở kháng đầu vào: | Zin 1000 - 2500 Ω | Trở kháng đầu ra: | Zout 1400 - 3000 Ω |
| Thời gian phản hồi (6) (10% đến 90%): | tR - 1,0 - mS | ||
| Làm nổi bật: | Bộ cảm biến áp suất chức năng hiệu chuẩn |
||
Mô tả Sản phẩm:

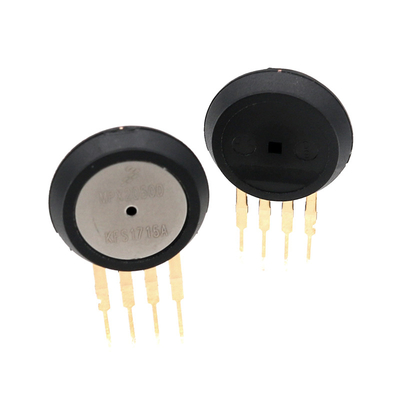

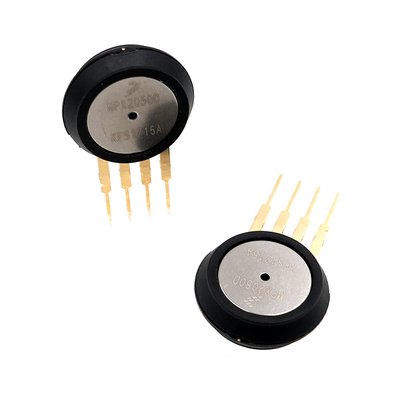

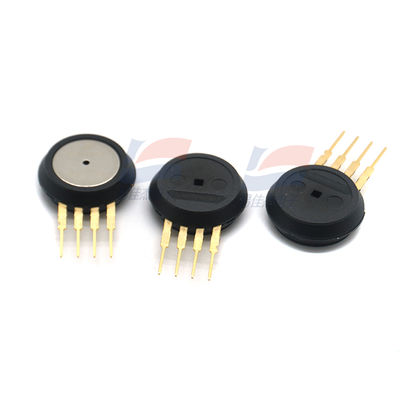

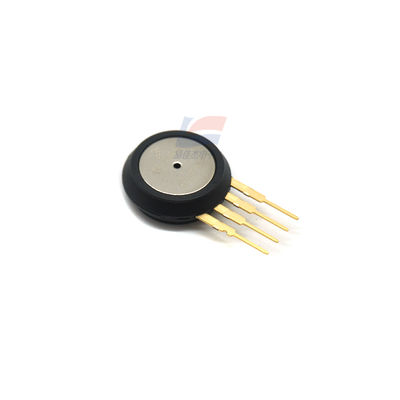

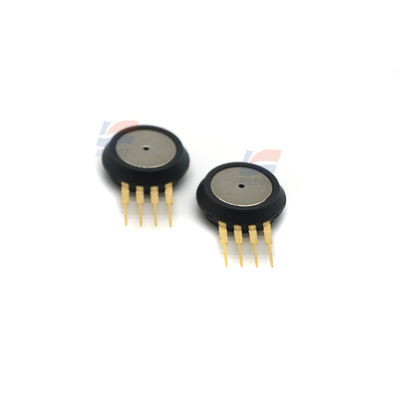

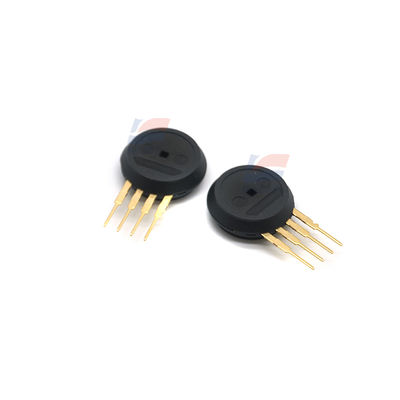

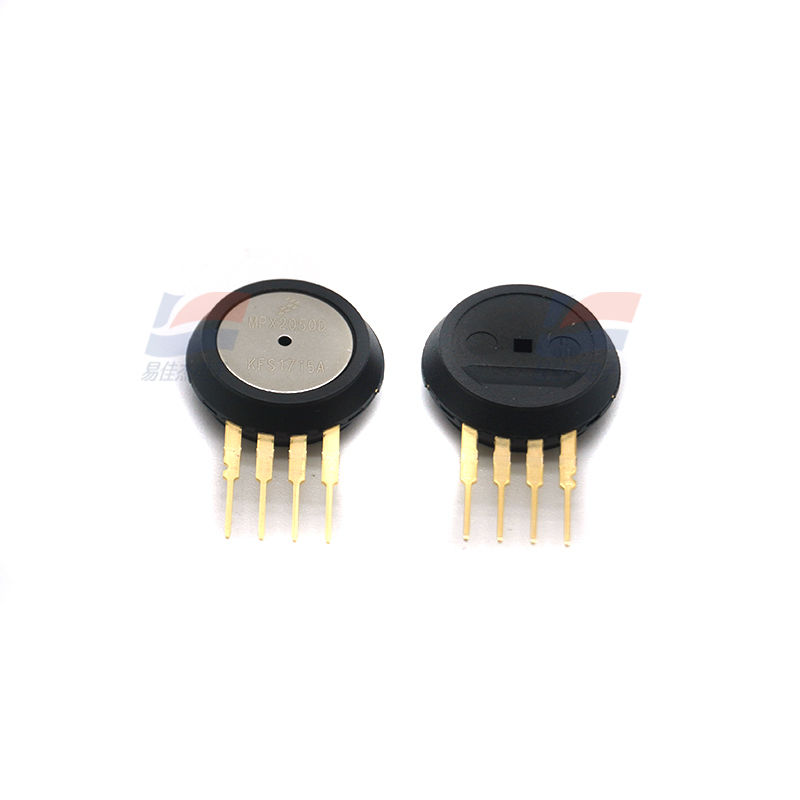

MPX2050D 0-50 kpa (0-7.25PSi) Cảm biến áp suất chức năng hiệu chỉnh và bù nhiệt độ tích hợp
Đặc trưng:
Các thiết bị dòng MPX2050 là cảm biến áp suất điện áp silicon
cung cấp đầu ra điện áp tuyến tính và chính xác cao, tỷ lệ thuận với
áp suất áp dụng.Cảm biến là một màng chắn silicon nguyên khối duy nhất với
máy đo biến dạng và một mạng điện trở màng mỏng được tích hợp trên chip.Con chip là tia laser
được cắt để hiệu chuẩn nhịp và bù chính xác và bù nhiệt độ.
• Nhiệt độ được bù trên 0 ° C đến + 85 ° C
• Máy đo căng thẳng cắt silicon độc đáo
• Tùy chọn gói nhà cung cấp chip dễ sử dụng
• Tỷ lệ so với điện áp cung cấp
• Tùy chọn Vi sai và Đo
• ± 0,25% tuyến tính
Điện áp đầu ra so với áp suất chênh lệch áp dụng
Đầu ra điện áp vi sai của cảm biến là trực tiếp
tỷ lệ với áp suất chênh lệch được áp dụng.
Điện áp đầu ra của cảm biến đo vi sai hoặc cảm biến đo
tăng khi áp suất tăng lên áp suất
mặt bên (P1) so với mặt chân không (P2).Tương tự, đầu ra
điện áp tăng khi tăng chân không được áp dụng cho
mặt chân không (P2) so với mặt áp suất (P1).
Thông số kỹ thuật:
| Dải áp suất vi sai (1) | POP 0 - 50 kPa |
| Điện áp cung cấp (2) | VS - 10 16 Vdc |
| Nguồn cung hiện tại | Io - 6.0 - mAdc |
| Khoảng tỷ lệ đầy đủ (3) | VFSS 38,5 40 41,5 mV |
| Chênh lệch (4) | Voff -1.0 - 1.0 mV |
| Nhạy cảm | 0,8 - mV / kPa |
| Tuyến tính | -0,25 - 0,25% VFSS |
