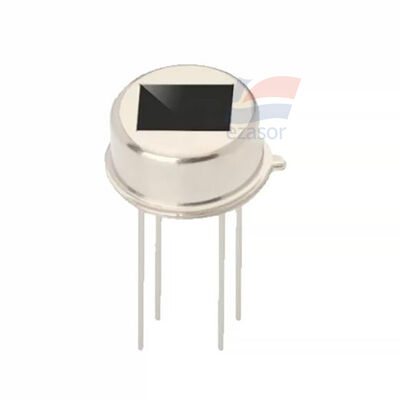

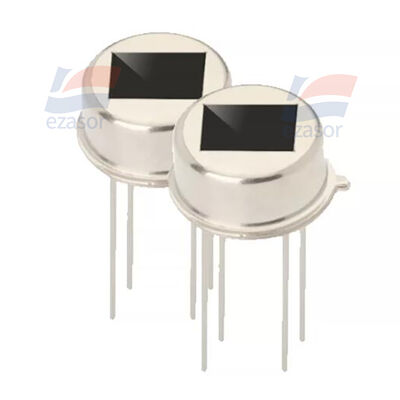

YJJ RDA224-F Digital PIR Pyroelectric IR Sensor Máy phát hiện cơ thể con người cho hệ thống báo động xâm nhập

Chứng nhận
Trung Quốc ShenzhenYijiajie Electronic Co., Ltd. Chứng chỉ
Trung Quốc ShenzhenYijiajie Electronic Co., Ltd. Chứng chỉ
Tôi trò chuyện trực tuyến bây giờ

YJJ RDA224-F Digital PIR Pyroelectric IR Sensor Máy phát hiện cơ thể con người cho hệ thống báo động xâm nhập

YJJ RDA224-F Digital PIR Pyroelectric IR Sensor Máy phát hiện cơ thể con người cho hệ thống báo động xâm nhập
YJJ RDA224-F Digital PIR Pyroelectric IR Sensor Máy phát hiện cơ thể con người cho hệ thống báo động xâm nhập YJJ RDA224-F Digital PIR Pyroelectric IR Sensor Máy phát hiện cơ thể con người cho hệ thống báo động xâm nhập

Hình ảnh lớn :  YJJ RDA224-F Digital PIR Pyroelectric IR Sensor Máy phát hiện cơ thể con người cho hệ thống báo động xâm nhập

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: YJJ
Số mô hình: RDA224-F
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: có thể đàm phán
chi tiết đóng gói: Túi
Thời gian giao hàng: 5-8 ngày
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union,
Khả năng cung cấp: 1500

YJJ RDA224-F Digital PIR Pyroelectric IR Sensor Máy phát hiện cơ thể con người cho hệ thống báo động xâm nhập

Sự miêu tả
Điện áp cung cấp: 2.2V ~ 5.0 VDC Tiêu thụ điện tĩnh: Thiết kế năng lượng thấp
Tín hiệu đầu ra: Đầu ra mức kỹ thuật số TTL Thời gian khóa: 2.0 giây
Độ trễ đầu ra ONTIME: 2 ~ 3600 giây bước sóng phát hiện: 8 ~ 14μm
Phạm vi phát hiện: 2~10m Điều kiện kích hoạt: Phong trào con người
Làm nổi bật:

cảm biến pyroelectric PIR kỹ thuật số

,

Máy phát hiện cơ thể con người để báo động

,

cảm biến hệ thống báo động xâm nhập

Mô tả sản phẩm:

YJJ RDA224-F Cảm biến hồng ngoại PIR kỹ thuật số phát hiện người cho Hệ thống báo động xâm nhập



Đặc trưng:

Cảm biến PIR hồng ngoại nhiệt phát quang kỹ thuật số RDA224-F

Mô tả thông số
Nguyên lý: Hiệu ứng nhiệt phát quang, một cảm biến cảm ứng hồng ngoại tích hợp cho người kết hợp **phần tử nhạy + chip xử lý tín hiệu kỹ thuật số**, xuất trực tiếp mức TTL kỹ thuật số, không cần mạch khuếch đại thuật toán bên ngoài, kết hợp với thấu kính Fresnel để phát hiện chuyển động của con người

Thông số điện cốt lõi

- Điện áp cung cấp: **2.2V ~ 5.0 VDC**
- Mức tiêu thụ điện tĩnh: Thiết kế công suất thấp
- Tín hiệu đầu ra: **Đầu ra mức kỹ thuật số TTL (chân REL)**
- VOH ≥ 2.7V, VOL ≤ 0.3V (VDD = 3V, IOH = 10mA)
- Lọc tín hiệu
- Tần số cắt thông cao FHPF: 0.4Hz
- Tần số cắt thông thấp FLPF: 7Hz
- Thời gian khóa: 2.0s (Không phản hồi tín hiệu mới trong vòng 2 giây sau khi kích hoạt, chống kích hoạt sai)
- Thời gian trễ đầu ra ONTIME: 2~3600s, 16 mức điều chỉnh phi tuyến (Thời gian giữ cảm biến người có thể được cấu hình qua chân)
- Bước sóng phát hiện: Hồng ngoại người 8~14μm

Hiệu suất phát hiện (với Thấu kính Fresnel)

- Khoảng cách phát hiện: 2~10m (Phụ thuộc vào lựa chọn thấu kính)
- Góc cảm biến: Xác định bởi thấu kính Fresnel
- Điều kiện kích hoạt: Chuyển động của con người, người đứng yên sẽ không kích hoạt
- Kiến trúc đầu vào: Thu nhận tín hiệu vi sai, triệt tiêu nhiễu từ sự thay đổi chậm của nhiệt độ môi trường

Định nghĩa chân

1. VDD: Cực dương nguồn
2. GND: Cực âm nguồn
3. REL: Chân đầu ra kích hoạt cảm biến người (TTL)
4. ONTIME: Chân cấu hình thời gian trễ
5. SENS: Chân điều chỉnh độ nhạy
6. OEN: Chân điều khiển bật/tắt, có thể chuyển đổi hoạt động của cảm biến

Tính năng sản phẩm

1. Tích hợp cao, ADC có độ chính xác cao tích hợp sẵn, đầu vào tín hiệu vi sai, khả năng chống nhiễu mạnh mẽ
2. Đầu ra trực tiếp TTL kỹ thuật số, đơn giản hóa các mạch ngoại vi, vi điều khiển có thể đọc trực tiếp
3. Cả độ nhạy và thời gian trễ đầu ra đều có thể được cấu hình, phù hợp với các tình huống khác nhau
4. Nguồn điện áp rộng, tiêu thụ điện năng thấp, phù hợp với các thiết bị chạy bằng pin
5. Bộ lọc tích hợp, triệt tiêu các nguồn gây nhiễu như trôi chậm của ánh sáng và nhiệt độ

Ứng dụng điển hình

1. Đèn cảm biến người, công tắc cảm biến, phát hiện sự hiện diện của con người trong nhà thông minh
2. Hệ thống báo động hồng ngoại an ninh, phát hiện xâm nhập
3. Thiết bị đầu cuối Internet of Things (IoT), thiết bị di động chạy bằng pin
4. Đồ chơi cảm biến người, điều khiển cảm biến tự động cho thiết bị gia dụng
5. Phát hiện cảm biến người trong tự động hóa công nghiệp



Thông số kỹ thuật:

Điện áp cung cấp 2.2V ~ 5.0 VDC
Mức tiêu thụ điện tĩnh Thiết kế công suất thấp
Tín hiệu đầu ra Đầu ra mức kỹ thuật số TTL (chân REL)
Tần số cắt thông cao FHPF 0.4Hz
Tần số cắt thông thấp FLPF 7Hz
