Thông tin chi tiết sản phẩm:
|
| bước sóng phát hiện: | 5 - 14 mm | Khoảng cách cảm ứng: | 4-8m |
|---|---|---|---|
| Góc cảm ứng: | 100° | Trình độ đầu ra: | Mức cao 3V |
| Thời gian trì hoãn: | 3 - 300 giây | Thời gian khóa: | Mặc định 4 giây |
| Điện áp cung cấp: | DC 5V ~ 20V | Dòng điện tĩnh: | 65 mA @ 5V |
| Làm nổi bật: | Mô-đun phát hiện IR pyroelectric,Cảm biến phát hiện chuyển động của con người,Cảm biến IR trong nhà 4 ~ 8m |
||
Mô tả sản phẩm:

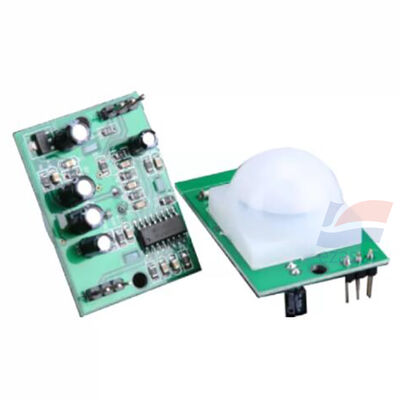

YJJ ZRD-09 Mô-đun Cảm biến Chuyển động Hồng ngoại Nhiệt điện PIR Điện áp rộng 5~20V Độ trễ có thể điều chỉnh cho Ánh sáng Cảm ứng Con người
Đặc trưng:
Mô-đun Cảm biến PIR Hồng ngoại Nhiệt điện ZRD09 (ZRD-09) Mô tả Thông số
Nguyên lý: Hiệu ứng nhiệt điện, tích hợp phần tử nhạy PIR + chip xử lý tín hiệu chuyên dụng + thấu kính Fresnel, **đầu ra mức tương tự**, phát hiện chuyển động của con người, nguồn điện áp rộng, hỗ trợ hai chế độ kích hoạt, mạch điều khiển cảm quang tích hợp được dự trữ, chủ yếu được sử dụng cho đèn phát hiện con người, báo động an ninh
Thông số phát hiện cốt lõi
- Bước sóng phát hiện: 5~14 μm (dải hồng ngoại của con người)
- Khoảng cách cảm biến: 4~8m (có thể điều chỉnh, phụ thuộc vào thấu kính Fresnel)
- Góc cảm biến: 100° (xác định bởi thấu kính)
- Mức đầu ra: Mức cao 3V, mức thấp 0V
- Thời gian trễ: 3~300s có thể điều chỉnh liên tục (thời gian đầu ra duy trì sau khi con người rời đi)
- Thời gian khóa: Mặc định 4s (4s sau khi kích hoạt, để ngăn chặn kích hoạt sai)
- Chế độ kích hoạt: **Kích hoạt lặp lại / Kích hoạt không lặp lại (được chọn bằng cấu hình chân)**
Thông số điện
- Điện áp nguồn: **DC 5V ~ 20V** (điện áp rộng)
- Dòng tĩnh: ≤ 65μA @ 5V, tiêu thụ điện năng thấp
- Loại đầu ra: Mức cao và Mức thấp (tương thích TTL)
Thông số môi trường và cơ khí
- Nhiệt độ hoạt động: **-10℃ ~ +70℃**
- Kích thước: 32 × 24 × 24 mm
- Thấu kính Fresnel: Đường kính mặc định 23mm
- Độ ẩm hoạt động: 15~90% RH (không ngưng tụ)
Tính năng sản phẩm
1. Dải điện áp rộng 5~20V, phù hợp với các tình huống nguồn điện DC và nguồn điện adapter
2. Có hai chế độ kích hoạt, đáp ứng yêu cầu logic của các sản phẩm khác nhau
3. Thời gian trễ có thể điều chỉnh, phù hợp với các tình huống như đèn cảm ứng và công tắc tự động
4. Mạch điều khiển cảm quang được dự trữ (tùy chọn, không có điện trở cảm quang được hàn tại nhà máy), cho phép không kích hoạt vào ban ngày và cảm biến vào ban đêm
5. Mô-đun tích hợp, được trang bị thấu kính Fresnel, lắp ráp trực tiếp để sử dụng, phát triển đơn giản
6. Dòng tĩnh thấp, giảm mức tiêu thụ điện năng tổng thể của thiết bị
Ứng dụng điển hình
1. Đèn cảm ứng thân người, công tắc cảm ứng, chiếu sáng cảm ứng hành lang
2. Thiết bị báo động xâm nhập hồng ngoại, thiết bị phát hiện thân người an ninh
3. Nhà thông minh, thiết bị đầu cuối cảm ứng thân người IoT
4. Cửa tự động, điều khiển cảm ứng thiết bị gia dụng tự động
5. Đồ chơi cảm ứng thân người, phát hiện thân người tự động hóa công nghiệp
Thông số kỹ thuật:
| Điện áp nguồn | DC 5V ~ 20V |
| Dòng tĩnh | ≤ 65μA @ 5V |
| Loại đầu ra | Mức cao và Mức thấp |
| Tần số cắt thông cao FHPF | 0.4Hz |
| Tần số cắt thông thấp FLPF | 7Hz |
![]()
