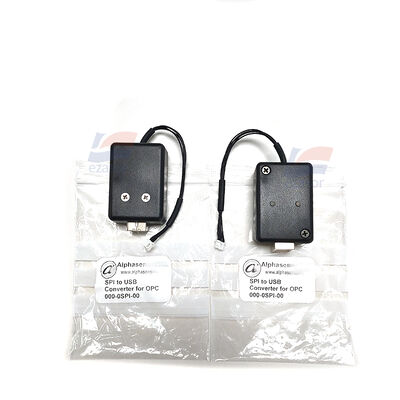

YJJ USB-SPI Converter Module cho OPC-N3 Dust Monitoring & Lab Measurement

Mô tả sản phẩm:

Module chuyển đổi USB-SPI YJJ cho Giám sát bụi OPC-N3 & Đo lường trong phòng thí nghiệm

Đặc điểm:

Máy đếm hạt quang OPC-N3 (có bộ chuyển đổi USB-SPI)

Mô tả thông số:

Nguyên lý: Máy đếm hạt quang tán xạ ánh sáng laser; Bộ chuyển đổi USB-SPI thực hiện chuyển đổi USB sang SPI ở phía PC, đọc trực tiếp dữ liệu SPI từ cảm biến OPC-N3

Thông số cốt lõi của cảm biến OPC-N3

| Model | OPC-N3

| Nguyên lý phát hiện | Đếm hạt đơn tán xạ ánh sáng laser, Laser an toàn cấp 1

| Dải phát hiện kích thước hạt | 0,35 - 40 μm (Kích thước hạt tương đương hình cầu)

| Kênh kích thước hạt | 24 kênh phân loại kích thước hạt, xuất biểu đồ phân bố kích thước hạt

| Chỉ số vật chất hạt phát ra | Nồng độ khối lượng PM1, PM2,5, PM4,25, PM10

| Nồng độ khối lượng tối đa | 2000 μg/m³

| Tốc độ đếm hạt tối đa | 10000 hạt/giây |

| Tốc độ lấy mẫu | Tổng lưu lượng 5,5L/phút; Lưu lượng lấy mẫu 220 mL/phút |

| Điện áp nguồn | DC 4,8 - 5,2V (Điển hình 5V) |

| Dòng điện hoạt động | Chế độ đo 175mA; Chế độ chờ < 50mA |

| Cảm biến tích hợp | Cảm biến bù nhiệt độ và độ ẩm bên trong

| Giao diện giao tiếp gốc | Chế độ SPI-1 (Logic 3,3V); Micro-USB; Hỗ trợ lưu trữ CSV cục bộ bằng Micro-SD |

| Nhiệt độ hoạt động | -10℃ ~ +50℃

| Độ ẩm hoạt động | 0 - 95% RH, không ngưng tụ

| Kích thước vật lý | 75 mm × 60 mm × 63,5 mm |

| Trọng lượng | < 105g |

| Bảo hành | 24 tháng

Mô tả bộ chuyển đổi USB-SPI (có bộ chuyển đổi)

> Chức năng: Giao diện USB của máy tính sang SPI, đọc trực tiếp dữ liệu SPI từ OPC-N3, loại bỏ nhu cầu phát triển chip đơn MCU

1. Giao diện: USB2.0; Tín hiệu SPI: SCK, MOSI, MISO, CS, GND; Chế độ SPI 1, khớp với thời gian giao tiếp của OPC-N3

2. Mức IO: Mức logic 3,3V, tương thích với giao diện SPI của OPC-N3

3. Nguồn điện: OPC-N3 yêu cầu nguồn điện 5V độc lập, **không thể cấp nguồn từ Bộ chuyển đổi USB-SPI**, để tránh nguồn điện không đủ gây ra quạt và laser bất thường

4. Phần mềm: Máy tính chủ PC đọc biểu đồ phân bố, Nồng độ PM, Dữ liệu Nhiệt độ và Độ ẩm

Các tính năng chính

1. Phân loại kích thước hạt 24 kênh, có thể xuất phân bố kích thước hạt hoàn chỉnh, không chỉ giá trị khối lượng PM, có thể phát hiện các hạt lớn như phấn hoa

2. Bù nhiệt độ và độ ẩm tích hợp, phù hợp với môi trường ngoài trời phức tạp; hỗ trợ ghi ngoại tuyến bằng thẻ SD

3. Kết hợp với bộ chuyển đổi USB-SPI, PC thu thập dữ liệu trực tiếp, nhanh chóng đánh giá giải pháp và kiểm tra trong phòng thí nghiệm

4. Cấp công nghiệp, phù hợp với các thành phố ô nhiễm cao, bụi công trường xây dựng, giám sát môi trường khí quyển

Các kịch bản ứng dụng điển hình

Giám sát chất lượng không khí đô thị, Giám sát bụi công trường xây dựng, Lấy mẫu nghiên cứu khí quyển, Giám sát phấn hoa/chất gây dị ứng, Giám sát vật chất hạt công nghiệp, Trạm giám sát môi trường, Phát triển thiết bị giám sát chất lượng không khí trong nhà và ngoài trời
