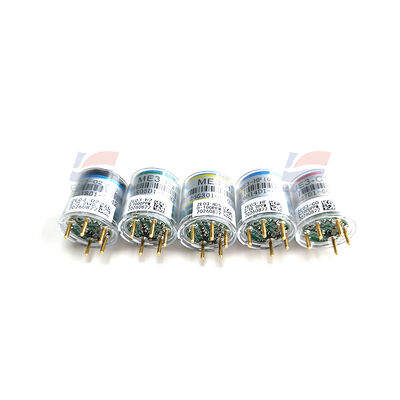

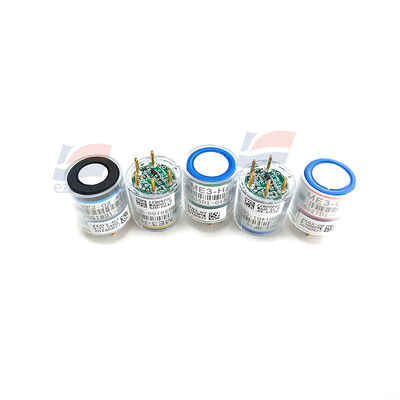

Mô-đun cảm biến Hydro Fluoride YJJ ZE03‑HF 0‑10ppm HF UART‑TTL & Ngõ ra Analog

Mô tả sản phẩm:

YJJ ZE03‑HF Mô-đun Cảm biến Axit Flohydric 0‑10ppm HF UART‑TTL & Ngõ ra Analog

Đặc trưng:

Các thông số kỹ thuật cốt lõi

| Mục | Thông số |

| Khí phát hiện | HF (Axit Flohydric) |

| Phạm vi đo | **0 - 10 ppm** |

| Độ phân giải | 0.1 ppm |

| Thời gian phản hồi T90 | ≤ 90 s

| Nguồn cấp | DC 5V ± 0.1V, dòng hoạt động < 5mA

| Ngõ ra kỹ thuật số | UART-TTL (mức 3.3V); 9600-8-N-1; Chế độ báo cáo chủ động / hỏi đáp; Xuất trực tiếp nồng độ ppm |

| Ngõ ra Analog VO | Ngõ ra điện áp tuyến tính 0-3V, mối quan hệ một-một giữa nồng độ và điện áp |

| Bù nhiệt độ | Cảm biến nhiệt độ trên bo mạch, phần mềm tự động thực hiện bù nhiệt độ |

| Môi trường hoạt động | -20 đến +50℃; 15-90%RH, **nghiêm cấm ngưng tụ** Winsen Ele... |

| Điều kiện bảo quản | -20 đến 50℃, 30 - 70% RH |

| Tuổi thọ dự kiến | 2 năm (trong môi trường không khí)

| Kích thước | Φ23.5 mm × 24.5 mm |

Định nghĩa chân (5 chân, giống chân tiêu chuẩn dòng ZE03)

| Chân | Định nghĩa | Giải thích |

| --- | --- | --- |

| VCC | Nguồn cấp | DC5V |

| GND | Ground Nguồn | Ground chung |

| TXD | Truyền Mô-đun | Kết nối với RX của vi điều khiển (mức 3.3V, cấm kết nối trực tiếp với IO 5V) |

| RXD | Nhận Mô-đun | Kết nối với TX của vi điều khiển |

| VO | Ngõ ra Điện áp Analog | Tín hiệu analog 0-3V |

Giải thích Ngõ ra

1. Cổng nối tiếp UART (Ưu tiên) **: Xuất trực tiếp nồng độ HF (một chữ số thập phân), nhiệt độ mô-đun, trạng thái lỗi; hỗ trợ đọc lệnh và sửa đổi địa chỉ. Mức 3.3V, vi điều khiển 5V phải thực hiện chuyển đổi mức.

2. **Ngõ ra Analog VO**: 0-3V tương ứng với 0-10ppm; Độ chính xác của ngõ ra analog yếu hơn cổng nối tiếp, phù hợp cho việc thu thập đơn giản.

Kịch bản ứng dụng

- Giám sát rò rỉ HF trong các quy trình khắc hóa chất và bán dẫn

- Phát hiện khí HF độc hại trong các xưởng luyện kim, mạ điện và tẩy rửa bằng axit

- Máy phát cố định và máy dò di động trong nhà máy xử lý khí thải và nhà máy hóa chất nguy hiểm

- PLC, thiết bị điều khiển công nghiệp và tích hợp phát triển thứ cấp cho báo động khí
