Mô-đun phát triển thứ cấp khí Clo YJJ CL2-B1 Cảm biến điện hóa + Mô-đun kỹ thuật số điều hòa tín hiệu

Mô tả sản phẩm:

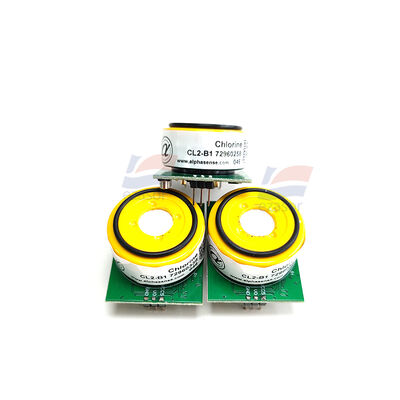

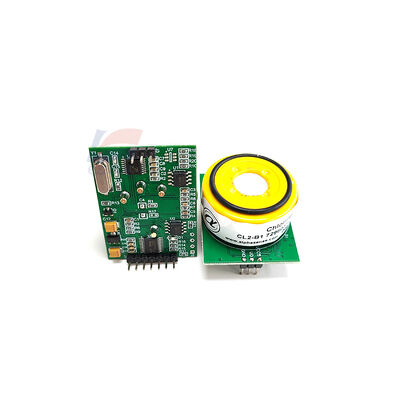

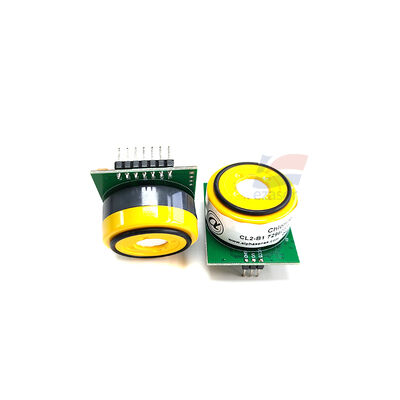

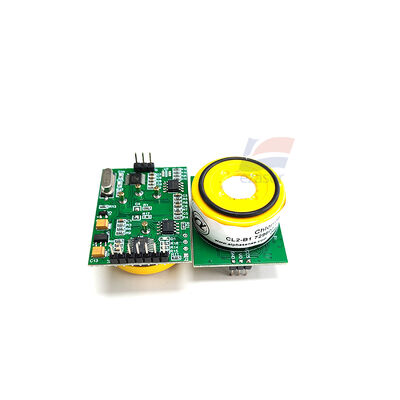

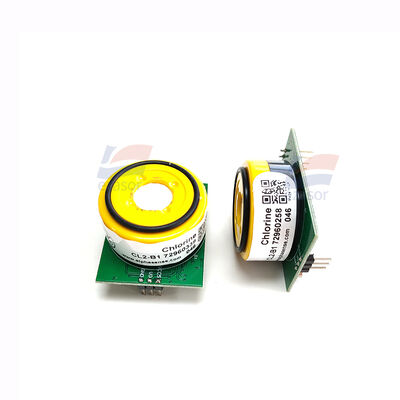

YJJ CL2-B1 Chlorine Gas Secondary Development Module Bộ cảm biến điện hóa + Mô-đun kỹ thuật số điều hòa tín hiệu

Đặc điểm:

CL2-B1 Chlorine Gas Secondary Development Module (CL2-B1 Bộ cảm biến điện hóa + Mô-đun kỹ thuật số điều hòa tín hiệu)

> Lưu ý: CL2-B1 là cảm biến điện hóa đơn nguyên bản; ** Mô-đun phát triển thứ cấp = cảm biến CL2-B1 + Vòng điều hòa thiên vị điện hóa đặc biệt + MCU Signal Processing Board**,hoàn thành chuyển đổi I-V, điểm không, bù nhiệt độ và phát ra tín hiệu kỹ thuật số / analog bên ngoài, kết nối trực tiếp với PLC, vi điều khiển, hệ thống điều khiển công nghiệp,mà không cần phải thực hiện điều kiện hiện tại yếu của chính mình

I. Các thông số cơ thể cảm biến (Mô-đun CL2-B1)

Ống khí đo Cl2 khí clo.

Nguyên tắc đo lường. 3 điện cực pin nhiên liệu điện hóa học.

Phạm vi đo lường 0 - 20 ppm

Ứng dụng quá tải ngắn hạn 60 ppm (không dành cho sử dụng lâu dài)

Độ nhạy -600 ~ -1150 nA/ppm

Thời gian phản ứng T90

Độ phân giải 0.02 ppm.

Zero Point Drift < 0.5% FS / năm

Tuổi thọ 24 tháng.

Môi trường làm việc -20 đến +50°C; 15 - 90% RH, không ngưng tụ

Sự can thiệp chéo. NO2 là can thiệp tích cực đáng kể; SO2, không có can thiệp yếu.

II. Các thông số điện đầy đủ của mô-đun phát triển thứ cấp (Các thông số kỹ thuật số chung có sẵn trên thị trường)

Bảng

Ứng dụng nguồn cấp năng lượng DC 9-24V phạm vi điện áp rộng; tiêu thụ năng lượng thông thường < 120mA

Điểm xuất tín hiệu (một hoặc hai đầu ra) 1RS485 - Modbus - RTU (điện tử); 24-20mA analog

4-20mA Mapping 4mA = 0ppm; 20mA = 20ppm

♬ RS485 mặc định ♬ 9600-8N-1; Địa chỉ 1; Địa chỉ và tốc độ baud có thể được sửa đổi ♬

Dữ liệu đầu ra mô-đun nồng độ khí clo (ppm), nhiệt độ cảm biến, trạng thái thiết bị, bit lỗi

Độ chính xác (toàn bộ máy) ± 3% FS (bao gồm cảm biến + lỗi mạch)

Tỷ lệ cập nhật 1Hz; có thể cấu hình

Bảo vệ. Bảng mạch IP30; Phòng cảm biến IP40.

Kích thước: Khoảng 85×55×35mm (có chút khác nhau theo các nhà sản xuất khác nhau)

III. Sổ đăng ký chính của Modbus-RTU (Điểm chính cho phát triển thứ cấp)

Địa chỉ đăng ký, chức năng, kiểu dữ liệu, mô tả.

Concentration khí clo uint16 giá trị ban đầu, nhân 10 Ví dụ: 125 → 12.5 ppm

∞ 0x0001 ∞ Module internal temperature ∞ int16 ∞ nhân 10 ∞

0x0002 trạng thái thiết bị uint16 0 bình thường 1 lỗi cảm biến 2 điểm 0 bất thường

∙ ∙ 0x0100 ∙ Địa chỉ thiết bị ∙ uint16 ∙ 1 - 247 (có thể ghi) ∙

∞ 0x0101∞ ∞ Baud rate setting∞ uint16∞ 0 = 9600, 1 = 19200...∞

Ví dụ đọc: Register 0x0000 trả về `00C8`, số thập phân 200 → 20,0 ppm (tạm dịch: quy mô đầy đủ).

IV. Định nghĩa pin (Tiêu chuẩn 5-pin Terminal)

1 VCC+ 9-24VDC

2 GND Power Ground

3 485-A

4 485-B.

5 4-20mA đầu ra

Các cân nhắc chính cho sự phát triển thứ cấp

1Thời gian phân cực**: Mô-đun phải được phân cực trong 2-4 giờ trước khi bật để cảm biến điện hóa ổn định;Các cảm biến mới phải được phân cực hoàn toàn trước khi được hiệu chỉnh bằng Alphasense.

2. Nguy cơ ngưng tụ**: Mô-đun clo không được ngưng tụ; ngưng tụ sẽ ăn mòn trực tiếp chất điện giải điện hóa học và làm hỏng vĩnh viễn cảm biến; trong các kịch bản độ ẩm cao,Cần thêm việc sấy khô và lọc đường không khí.

3Các khí can thiệp**: Đánh giá là cao sai khi có NO2 (nitrogen dioxide) trong môi trường; phần mềm cần thực hiện bù đắp chéo.

4. Định chuẩn điểm không**: Định chuẩn điểm không phải được hoàn thành bằng cách giới thiệu không khí không sạch; không được phép ép buộc không khí trong nhà bình thường.

5. IST Phiên bản khác biệt**: CL2-B1-IST (với chip lưu trữ + nhiệt độ trên tàu) có thể đọc các thông số độ nhạy gốc của nhà máy, đơn giản hóa hiệu chuẩn;CL2-B1 thông thường không có chip IST và đòi hỏi phải ghi tay độ nhạy.

6. Đường dây**: truyền thông RS485 được khuyến cáo sử dụng cặp xoắn được bảo vệ; kháng tải 4-20mA nên ≤ 500Ω.

Ứng dụng

Sự rò rỉ clo trong các nhà máy xử lý nước thải, xưởng hóa chất, khí thải của máy lọc, giám sát clo đường ống, tích hợp hệ thống PLC / DCS.

Nếu cần, tôi có thể cung cấp:

1. Hoàn thành các hướng dẫn đọc-viết Modbus cho mô-đun;

2Công thức chuyển đổi 4-20mA;

3Bảng so sánh của CL2-B1 cảm biến khỏa thân so với CL2-B1 mô-đun phát triển thứ cấp.
