YJJ NO2-B43F Cảm biến khí nitơ dioxit điện hóa học 4 điện cực 0-20PPM cho máy theo dõi chất lượng không khí

Mô tả sản phẩm:

YJJ NO2-B43F Cảm biến khí nitơ dioxit điện hóa học 4 điện cực 0-20PPM cho máy theo dõi chất lượng không khí

Đặc điểm:

I. Tổng quan về sản phẩm

NO2-B43F là một cảm biến điện hóa cao độ chính xác NO2 (nitrogen dioxide) với bốn điện cực ppb từ loạt Alphasense Alpha B của Vương quốc Anh.Nó thường được lắp đặt trên bảng chính của máy phân tích khí (như bảng chính của thiết bị phát hiện MCX-MPCB1), và đòi hỏi một bảng mạch xử lý tín hiệu để hoàn thành khuếch đại tín hiệu hiện tại, thu thập AD, bù đắp nhiệt độ và đầu ra chuyển đổi nồng độ.

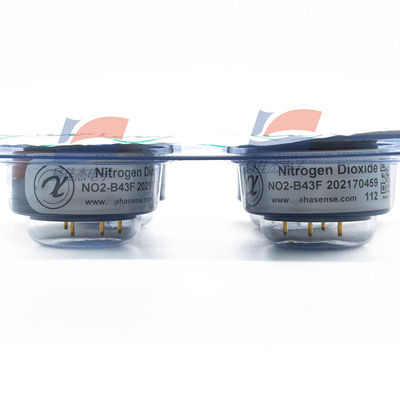

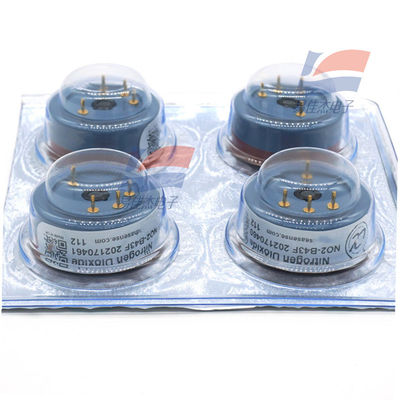

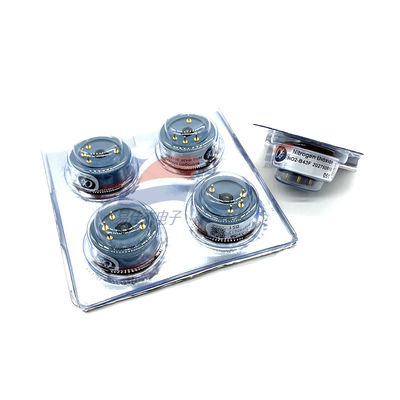

Hình ảnh cảm biến:

Bộ cảm biến NO2-B43F

Mô hình NO2-B43F-IST được nâng cấp được trang bị bảng bù nhiệt độ thông minh và chip lưu trữ, hỗ trợ đọc tham số hiệu chuẩn plug-and-play.

Các thông số kỹ thuật dự án

Khí mục tiêu để phát hiện:NO2 (nitrogen dioxide)

Phạm vi đo: 0 - 20 ppm, hỗ trợ độ phân giải vi mô ở mức ppb (ít nhất 20 ppb)

Giới hạn cao nhất cho dung nạp quá tải: 50 ppm, dung nạp cú sốc ngắn hạn

Độ nhạy: -200 ~ -650 nA/ppm (trạng thái tiêu chuẩn 2 ppm nitrogen dioxide)

Kháng tải khuyến cáo: 33 - 100Ω; ưu tiên chọn kháng tải 33Ω để đảm bảo độ phân giải tín hiệu ppb nồng độ thấp

Thời gian phản ứng T90: ≤ 80 s (0 - 2 ppm bước khí), trong điều kiện bình thường < 60 s

Tiếng ồn điểm không: tương đương với biến động nồng độ ± 2 ppb

Lỗi tuyến tính: Lỗi trong phạm vi 0 - 5 ppm ≤ ± 0,5 ppb, ổn định tuyệt vời ở nồng độ thấp

Thời gian sử dụng thiết kế / bảo hành: ≥ 24 tháng, thời gian bảo hành chính thức là hai năm

III. Các thông số thích nghi với môi trường

Nhiệt độ hoạt động: -30°C ~ +40°C

-20 °C nhiệt độ thấp: độ nhạy duy trì 60% - 80% ở nhiệt độ bình thường (20 °C)

Nhiệt độ cao 40 °C: độ nhạy nằm trong phạm vi giá trị tiêu chuẩn 95% - 115%, thay đổi nhiệt độ có thể kiểm soát được

Áp suất không khí: 80 - 120 kPa

Độ ẩm hoạt động lâu dài: 15% - 85% RH (không ngưng tụ)

Điều kiện lưu trữ: lưu trữ kín ở 3 - 20 °C, thời gian lưu trữ 6 tháng

IV. Các thông số chống nhiễu (Cross Sensitivity)

Lớp lọc ozone chuyên dụng tích hợp, công suất hấp thụ ozone > 500 ppm·hr, nhiễu thấp từ các tạp chất khí quyển phổ biến là cực kỳ thấp

Khí can thiệp Nồng độ thử nghiệm Tỷ lệ nhạy cảm can thiệp

O3 Ozone 2 ppm < 500 ppm·hr Capacity của bộ lọc

NO Nitơ oxit 5 ppm < 5%

SO2 Sulfur Dioxide 5 ppm < -3 %

CO Monoxide 5 ppm < -3 %

H2 Hydrogen Sulfide 5 ppm < -80 %

Hydrogen, Ethylene, Ammonia, Carbon Dioxide Nồng độ thử nghiệm tiêu chuẩn < 0,1%, hầu như không có sự can thiệp

V. Yêu cầu phần cứng cho bộ chuyển đổi cho bảng chính của máy phân tích (được kết nối với bảng chính MCX-MPCB1)

1. Định nghĩa pin cảm biến (4 pin điện cực)

Điện cực làm việc WE, điện cực tham chiếu RE, điện cực đếm CE, điện cực phụ trợ AE

2Các chức năng thiết yếu của mạch chính

Điều khiển điện áp thiên vị cảm biến, mạch điện cực liên tục bốn điện cực

Chuyển đổi điện áp I/V (đối với điện trở tải 33Ω)

Kiểm tra chính xác cao AD lấy mẫu để thu thập các tín hiệu dòng nA yếu

Thuật toán bù đắp nhiệt độ, điều chỉnh trục trặc độ nhạy trong môi trường nhiệt độ cao và thấp

Định chuẩn điểm không, định chuẩn phạm vi, tự kiểm tra trục trặc điểm không

Giá trị nồng độ đầu ra, báo động vượt giới hạn, xác định lỗi cảm biến

3Thiết bị tương thích

Thiết bị phát hiện đa khí di động (hợp tác với thiết bị máy chủ MCX-MPCB1 mà bạn có)

Thiết bị giám sát không khí môi trường, giám sát khí đường hầm, máy phát khí thải công nghiệp, trạm giám sát khí quyển
