YJJ Altair 4XR Nắp trước Bo mạch chủ Mạch in cho Bộ phận sửa chữa Máy dò khí di động

Mô tả sản phẩm:

YJJ Altair 4XR Mặt trước Khung mạch motherboard cho sửa chữa các bộ phận của máy dò khí di động

Đặc điểm:

I. Các thông số thích nghi cơ bản
Điều chỉnh cho toàn bộ máy: MSA Altair 4XR (Thế hệ thứ hai 4XR) Máy dò đa khí di động Bluetooth bốn trong một
Mã bộ phận gốc của nhà máy: Motherboard Assembly 10211186, Component Front Shell 10211185
Các kênh cảm biến được hỗ trợ: 4 khe cắm cảm biến thông minh X-Cell, khí chung: H2S, CO, O2, LEL Khí đốt; SO2, NO2 có thể thay thế, v.v.
Mô-đun Bluetooth 5.0 tích hợp, hỗ trợ xem từ xa dữ liệu khí, đẩy báo động, hiệu chuẩn thiết bị
II. Thông số kỹ thuật phần cứng chi tiết của bo mạch chủ
Chip điều khiển chính: MCU công nghiệp cấp thấp, chịu trách nhiệm đọc tín hiệu kỹ thuật số của cảm biến thông minh X-Cell, tính toán AD, chuyển đổi nồng độ
Giao diện hiển thị: tương thích với màn hình LCD độ nét cao, mạch điều khiển đèn nền
Vòng mạch điều khiển báo động: Ba đầu ra báo động (> 95dB báo động Beeper, đèn cảnh báo LED nổi bật bốn góc, động cơ rung); Hỗ trợ gốc cho báo động té, Trigger phần cứng báo động khẩn cấp một phím
Chip lưu trữ: Lưu trữ các thông số hiệu chuẩn, ngưỡng báo động cân nhắc thời gian TWA-STEL, 500 nhật ký sự kiện, 50 giờ ghi lại lịch sử khí
Vòng điện: tương thích với pin lithium-ion có thể sạc lại đặc biệt, thời lượng pin sạc đầy 24 giờ, điều khiển sạc, báo động điện áp thấp
Cổng bên ngoài: Liên lạc sạc, giao diện truyền thông hiệu chuẩn hồng ngoại, cáp cơ sở cảm biến, cáp bàn phím
Đánh giá chống nổ: Ex ia IIC T4 Ga An toàn nội tại chống nổ
Các thông số môi trường hoạt động
Nhiệt độ hoạt động: -40°C ~ +60°C
Độ ẩm áp dụng: 15-90% RH, Không có ngưng tụ
Bảo vệ toàn bộ máy: IP68 (2 mét ngâm trong nước trong 1 giờ), Bảng chủ được tích hợp bên trong vỏ trước để xử lý niêm phong chống nước
III. Các chức năng cốt lõi được tích hợp trong bo mạch chủ
Kiểm tra tự động máy đầy đủ: Khám phá phần cứng các lỗi cảm biến, điện áp pin, loa, rung động, đèn chỉ số LED
Tính toán nồng độ 4 khí thời gian thực, giá trị số thời gian thực, biểu đồ đường cong trên màn hình
Các thuật toán an toàn lao động: Giá trị trung bình cân nhắc thời gian TWA, giá trị giới hạn phơi nhiễm ngắn hạn STEL, báo động khóa quá giới hạn
Cảnh báo ngã: Tự động kích hoạt báo động cho nhân viên cố định lâu dài; Cảnh báo ngay lập tức một chìa khóa hỗ trợ khẩn cấp
Mạng không dây Bluetooth: Kết nối với phần mềm di động MSA Altair-Connect, giám sát từ xa, cấu hình tham số thiết bị
Nhận dạng cuộc sống cảm biến, hiệu chuẩn điểm không, hiệu chuẩn khí, lưu trữ mã lỗi
Ghi chép sự kiện: Ghi chép báo động, ghi chép khởi động, ghi chép hiệu chuẩn, ghi chép lỗi

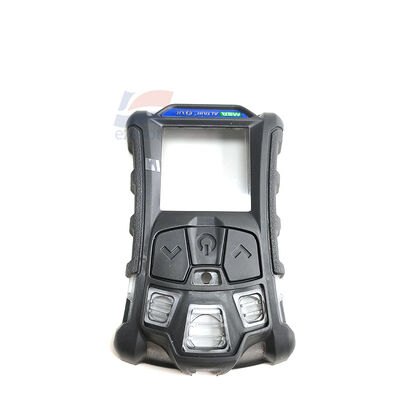

IV. Việc giới thiệu các thành phần vỏ trước

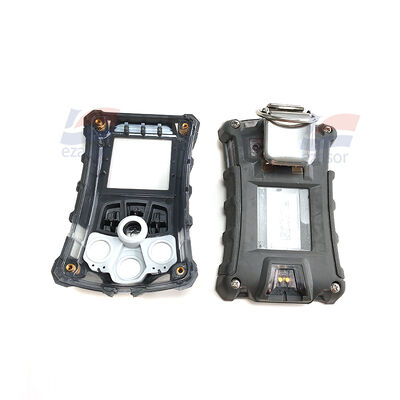

Vỏ trước là vỏ polycarbonate + cao su composite mạnh mẽ, với bo mạch chủ được cố định bên trong khoang vỏ trước
Chống được tác động từ độ cao 7,5 mét
Được trang bị miếng nắp niêm phong chống nước cho màn hình, phím vận hành vật lý, cửa sổ hút cảm biến
V. Ứng dụng chính
1. Bảo trì thiết bị Các bộ phận thay thế
Khi máy dò không khởi động, bo mạch chủ bị cháy, tín hiệu đọc không bình thường, Bluetooth bị hỏng, hiệu chuẩn không thể, hoặc các phím thất bại,trực tiếp thay thế toàn bộ bộ máy chủ nắp nắp trước, loại bỏ sự cần thiết phải sửa chữa các thành phần rải rác, làm cho bảo trì thuận tiện và hiệu quả.
2- Toàn bộ Trung tâm điều khiển chính
Thu thập tín hiệu kỹ thuật số từ các cảm biến thông minh X-Cell, xử lý hydro sulfide, carbon monoxide, oxy, nồng độ khí cháy, điều khiển màn hình, báo động, liên lạc Bluetooth,lưu trữ dữ liệu.
3. Phụ kiện tùy chỉnh
Được sử dụng để cải tạo thiết bị, sửa chữa các máy dò cũ, phát triển các mô-đun thiết bị dò khí
VI. Điều chỉnh phạm vi cảm biến
H2S: 0-200 ppm
CO: 0-1999 ppm
O2: 0-30% VOL
LEL: 0-100% LEL
