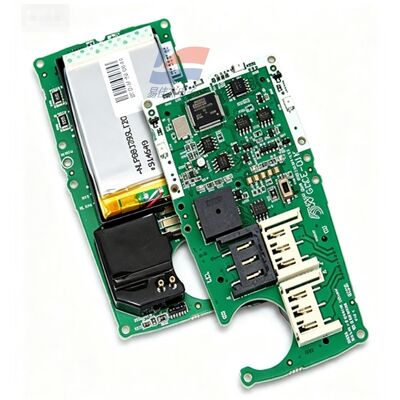

YJJ MCX-MPCB1 Bảng mạch chính cho các bộ phận thay thế máy dò đa khí di động

Mô tả sản phẩm:

YJJ MCX-MPCB1 Bảng mạch chính cho các bộ phận thay thế máy dò đa khí di động

Đặc điểm:

I. Lời giới thiệu cơ bản
MCXL-MPCB1 là bộ lắp ráp mạch chính thay thế nhà máy ban đầu cho máy dò khí di động bốn trong một GasAlertMicroClip-XL (MCXL).Bộ phụ kiện nhà máy gốc bao gồm bảng chính, pin lithium tích hợp và bộ vít cố định đầy đủ. Nó có sẵn trong một phiên bản được trang bị pin và một phiên bản motherboard độc lập không có pin.
II. Các thông số cốt lõi phần cứng
Bộ điều hợp: Máy dò MicroClip-XL bốn trong một (mô hình MCXL-XWHM-Y-CN)
Các khe cắm cảm biến: 4 cơ sở cảm biến độc lập, có thể chứa các đầu dò khí đốt O2, CO, H2S và LEL
Chip điều khiển chính: MCU cấp công nghiệp, chịu trách nhiệm thu thập tín hiệu dòng điện yếu từ các cảm biến đốt điện hóa học và xúc tác, khuếch đại tín hiệu, chuyển đổi AD,và tính toán nồng độ
Mô-đun cung cấp năng lượng: Được trang bị pin lithium chính; toàn bộ thiết bị có thể hoạt động trong 18 giờ khi sạc đầy và thời gian sạc ≤ 6 giờ
Giao diện bên ngoài: Giao diện cáp hiển thị, buzzer, thành phần báo động, giao diện truyền thông hiệu chuẩn hồng ngoại, các thiết bị liên lạc ghế sạc
Môi trường hoạt động: -20 °C ~ +50 °C; độ ẩm 10-95% RH (không ngưng tụ)
Tiêu chuẩn chống nổ: Bảng chủ và toàn bộ thiết bị đáp ứng các tiêu chuẩn chống nổ an toàn Ex ia IIC T4 và bộ điều hợp đáp ứng các thông số kỹ thuật chống nước và chống bụi IP66/IP67.
Nguồn gốc của bảng mạch: Được sản xuất bởi nhà máy ban đầu ở Mexico
III. Chức năng tích hợp của Mainboard
Lưu trữ dữ liệu điểm không và hiệu chuẩn cảm biến; phát hiện phần cứng cảm biến, pin và báo động tự động khi khởi động
Tính toán thời gian thực của 4 nồng độ khí, điều khiển màn hình LCD để hiển thị các giá trị
Giá trị trung bình cân nhắc thời gian TWA, giá trị đỉnh phơi nhiễm ngắn hạn STEL và hoạt động logic báo động vượt giới hạn
Ba đầu ra báo động: 95dB âm thanh chuông, đèn LED nhấp nháy, báo động rung động động cơ
Ghi chép lỗi máy dò, lưu trữ dữ liệu lịch sử phát hiện khí, truyền thông hiệu chuẩn cổng hồng ngoại
Lưu ý điện áp thấp, xác định lỗi cảm biến lão hóa
IV. Ứng dụng chính
1. Mục đích phụ tùng phụ tùng bảo trì
Là một bộ phận thay thế lõi cho máy dò MicroClip-XL 4 trong 1, khi bảng chính bị cháy, mạch bị lỗi, tín hiệu bất thường, hiệu chuẩn không thể,hoặc máy dò không khởi động, nó có thể được thay thế trực tiếp như một toàn thể mà không cần sửa chữa từng thành phần riêng biệt, làm cho việc bảo trì thuận tiện.
2. Chức năng điều khiển chính thu thập tín hiệu
Nhận tín hiệu điện yếu từ 4 cảm biến khí, xử lý nồng độ trong thời gian thực của hydro sulfure, carbon monoxide, oxy, và khí đốt đốt xúc tác,phục vụ như bộ não của toàn bộ thiết bị.
V. Thông số kỹ thuật cảm biến được điều chỉnh
H2S Sulfur Dioxide (0-100ppm), CO Carbon Monoxide (0-500ppm), O2 Oxy (0-30% VOL), LEL Catalytic Combustion Combustible Gas Probe
