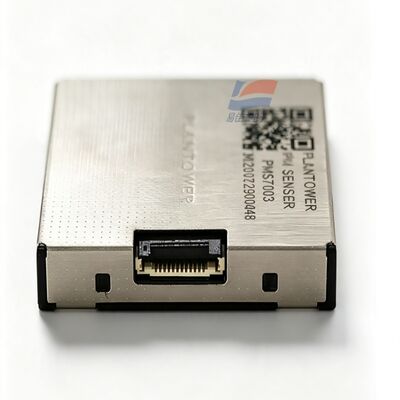

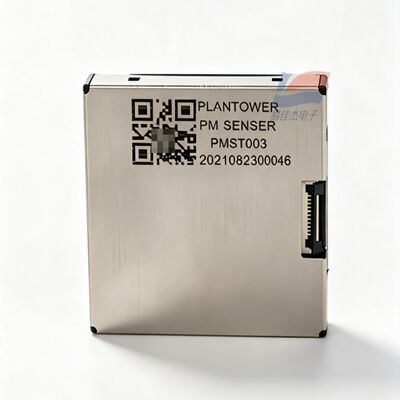

YJJ PMST003 Laser PM2.5 PM10 Dust Sensor UART Digital Particulate Matter Detection Module

Mô tả sản phẩm:

YJJ PMST003 Laser PM2.5 PM10 Dust Sensor UART Digital Particulate Matter Detection Module

Đặc điểm:

I. Giới thiệu sản phẩm

PMST003 Bộ cảm biến bụi phân tán laser siêu mỏng, với tổng độ dày chỉ 6,4mm, có vỏ chắn kim loại hoàn toàn kín sáu mặt; nó phát ra PM1.0PM2.5, nồng độ khối lượng PM10 và số lượng hạt đa kích thước thông qua cổng TTL-UART.và phù hợp với các thiết bị phát hiện không khí nhỏ gọn và di động.

II. Các thông số kỹ thuật hoàn chỉnh

Nguyên tắc phát hiện: Laser Mie Light Scattering

Phạm vi kích thước hạt phát hiện: 0,3 - 1,0μm, 1,0 - 2,5μm, 2,5 - 10μm

Hiệu quả đếm hạt: 50% @ 0,3μm; 98% ≥ 0,5μm

PM2.5 Phạm vi tiêu chuẩn: 0 - 500μg/m3

Phạm vi PM2.5 quá tải: 0 - 1000μg/m3

Phân giải nồng độ: 1μg/m3

Độ chính xác đo: 0 - 100μg/m3 ± 10μg/m3; 100 - 1000μg/m3 ± 10%FS

Phản ứng lấy mẫu đơn: < 1s; Phản ứng ổn định toàn bộ máy ≤ 10s

Khối lượng không khí lấy mẫu đơn: 0,1L

Nguồn cung cấp điện tiêu chuẩn: DC 4.5 - 5.5V, thông thường 5V

Điện cực độ hoạt động: ≤ 100mA

Điện chờ ngủ: ≤ 2mA

Giao diện truyền thông: TTL-UART, tốc độ baud 9600, mức 3.3V, hỗ trợ chế độ tải lên tích cực / truy vấn thụ động

Nhiệt độ hoạt động: -10°C ~ +60°C

Nhiệt độ lưu trữ: -40 °C ~ + 80 °C

Độ ẩm hoạt động: 0 - 95% RH, không cho phép ngưng tụ

Kích thước tổng thể: 38 × 35 × 6.4mm (Ultra-thin 6.4mm)

Thời gian trung bình giữa các lỗi: ≥ 20.000 giờ

Cấu trúc vỏ: Bức chắn sáu mặt kim loại hoàn toàn, kháng mạnh khói dầu và nhiễu điện từ

III. Định nghĩa pin (đối nối 10 pin)

VCC: +5V nguồn điện

GND: Bầu đất

SET: Chế độ làm việc; mức cao cho lấy mẫu liên tục, mức thấp cho ngủ và tiết kiệm năng lượng

RXD: Nhận cổng nối tiếp cảm biến (3.3V)

TXD: truyền cổng nối tiếp cảm biến (3.3V)

RESET: Kích cài đặt lại phần cứng cấp thấp

7 - 10.

IV. Ưu điểm chính của sản phẩm

6.4mm Cơ thể siêu mỏng, phù hợp với các khoang bên trong hẹp và các thiết bị đeo di động

Vỏ chắn kim loại kín, phát hiện ổn định trong môi trường điện từ phức tạp

Hỗ trợ chế độ ngủ để tiêu thụ năng lượng thấp, tương thích với thiết bị chạy pin lithium

Các đầu ra cả số lượng hạt thô và dữ liệu nồng độ PM được hiệu chỉnh

Tính nhất quán hiệu chuẩn nhà máy cao, không cần hiệu chuẩn thứ cấp cho số lượng lớn các thiết bị

V. Mục đích ứng dụng trong ngành công nghiệp

Máy phát hiện không khí cầm tay siêu mỏng, mô-đun phát hiện môi trường đeo

Máy lọc không khí xe nhỏ, thiết bị phát hiện không khí máy tính để bàn nhỏ

Bộ điều khiển rủi ro gia đình thông minh, thiết bị thông gió vi mô

Đơn vị cung cấp điện, tủ điều khiển điện, khung máy đo chính xác, giám sát bụi bên trong

Máy điều khiển môi trường IoT siêu mỏng, thiết bị đeo, mô-đun phát hiện không khí vòng tay
