Mô-đun cảm biến bụi hạt laser YJJ PMS9103M PM2.5 PM10 UART phát hiện không khí kỹ thuật số

Mô tả sản phẩm:

YJJ PMS9103M Laser PM2.5 PM10 Dust Sensor UART Digital Air Particulate Detection Module

Đặc điểm:

I. Giới thiệu sản phẩm

PMS9103M là một cảm biến hạt phân tán laser siêu mỏng mới với độ dày chỉ 12mm. Nó có vỏ chắn sáu mặt kim loại.Nó được trang bị một quạt hút vi mô và có đầu ra kỹ thuật số TTL-UART. Nó có thể phát hiện các hạt có đường kính từ 0,3 đến 10μm và phát ra nồng độ khối lượng của PM1.0/PM2.5/PM10. Nó có thiết kế nhẹ và nhỏ gọn,kháng mạnh với nhiễu điện từ, và phù hợp với các thiết bị di động và các máy dò chất lượng không khí nhỏ.

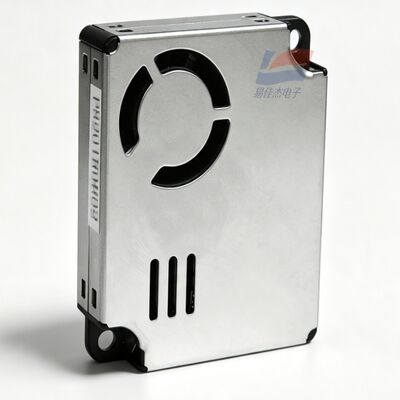

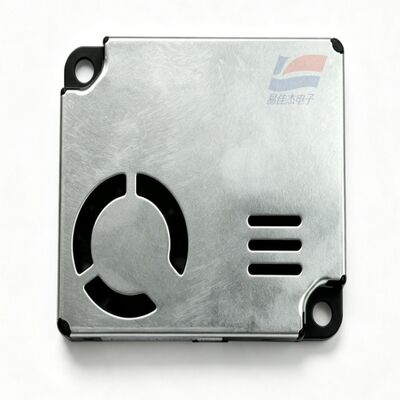

Hình dạng cảm biến

II. Các thông số kỹ thuật hoàn chỉnh

Nguyên tắc phát hiện: Laser Mie Scattering

Phạm vi kích thước hạt: 0.3 ~ 1.0μm, 1.0 ~ 2.5μm, 2.5 ~ 10μm

Hiệu quả đếm hạt: 50% ở 0,3μm; 98% ở ≥ 0,5μm

Phạm vi đo PM2.5 tiêu chuẩn: 0 - 500μg/m3

Phạm vi quá tải: 0 - 1000μg/m3

Phân giải nồng độ: 1μg/m3

Độ chính xác đo: ±10μg/m3 cho 0 - 100μg/m3; ±10% FS cho 100 - 500μg/m3

Thời gian phản ứng đơn: ≤1s; phản ứng ổn định toàn bộ máy ≤10s

Khối lượng không khí lấy mẫu đơn: 0,1L

Nguồn cung cấp điện tiêu chuẩn: DC5V (4.5 - 5.5V)

Điện cực độ hoạt động: ≤ 100mA

Dòng điện chờ ngủ: ≤ 200μA

Giao diện truyền thông: TTL-UART, tốc độ 9600 baud, mức 3.3V, chế độ tải lên tích cực / truy vấn thụ động kép

Nhiệt độ hoạt động: -10°C ~ +60°C

Nhiệt độ lưu trữ: -40 °C ~ + 80 °C

Độ ẩm hoạt động: 0 - 95% RH, không cho phép ngưng tụ

Kích thước tổng thể: 48 × 40 × 12 mm (cơ thể siêu mỏng)

Thời gian trung bình giữa các lỗi: ≥15000 giờ

Cấu trúc vỏ: Kim loại bảo vệ đầy đủ, kháng mạnh với nhiễu điện từ và nhiễu khói dầu

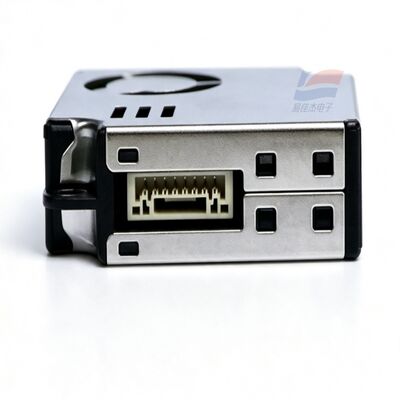

III. 8Pin Pinout

VCC: +5V nguồn điện

GND: Địa điểm đầu cuối tiêu cực của nguồn điện

SET: Chế độ Pin; Mức cao = lấy mẫu liên tục; Mức thấp = chế độ ngủ và tiết kiệm năng lượng

RXD: Nhận cổng nối tiếp cảm biến (3.3V)

TXD: truyền cổng nối tiếp cảm biến (3.3V)

RESET: Kích cài đặt lại phần cứng cấp thấp

7, 8. NC Spare Pins

IV. Ưu điểm chính của sản phẩm

Độ dày siêu mỏng 12mm, phù hợp với không gian hẹp và được tích hợp trong các thiết bị di động

Vỏ chắn kim loại sáu mặt, phát hiện ổn định trong môi trường điện từ phức tạp

Hỗ trợ chế độ ngủ năng lượng thấp, thân thiện với các máy dò di động chạy bằng pin lithium

Có thể xuất dữ liệu số lượng hạt thô + tham số nồng độ PM được hiệu chỉnh

Ít nhất có khả năng bắt các hạt siêu mỏng 0,3μm, độ nhạy tuyệt vời

V. Sử dụng trong ngành công nghiệp

Máy phát hiện chất lượng không khí máy tính để bàn nhỏ, máy dò chất lượng không khí cầm tay

Máy lọc không khí nhỏ, máy dò bụi tích hợp cho xe hơi

Các bộ điều khiển kiểm soát rủi ro tại nhà thông minh, các mô-đun nhỏ cho thiết bị thông gió

Kiểm tra bụi trong nhà kính, tủ điều khiển điện, đống sạc, vỏ dụng cụ

Thiết bị phát hiện môi trường đeo, đầu cuối giám sát môi trường siêu mỏng
