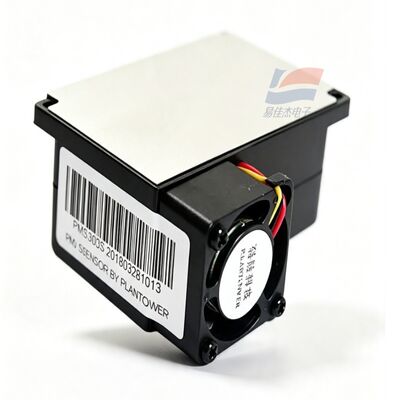

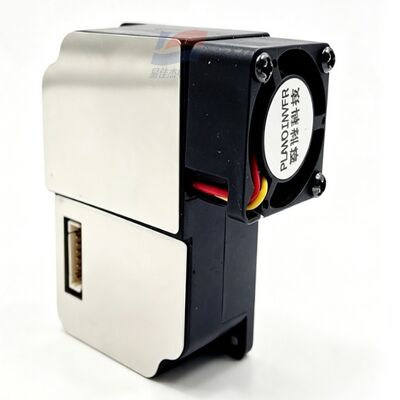

YJJ PMS3003 Laser PM2.5 PM10 Dust Sensor UART Digital Particle Detection Module

Mô tả sản phẩm:

YJJ PMS3003 Cảm biến bụi Laser PM2.5 PM10 Module phát hiện hạt kỹ thuật số UART

Đặc điểm:

I. Giới thiệu sản phẩm

PMS3003 là cảm biến bụi loại tán xạ laser thế hệ thứ ba, được trang bị quạt hút khí mini; nó xuất ra nồng độ khối lượng PM1.0, PM2.5, PM10 và số lượng hạt có nhiều kích cỡ thông qua cổng nối tiếp TTL-UART. So với PMS1003, nó có khả năng chống nhiễu và độ ổn định được cải thiện, với vỏ bọc kim loại, phù hợp cho việc phát triển thiết bị chất lượng không khí trong nhà và ngoài trời.

II. Thông số kỹ thuật đầy đủ

Bảng

Mục thông số Kỹ thuật Chi tiết

Nguyên lý phát hiện Tán xạ Mie Laser

Phạm vi kích thước hạt 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Hiệu suất đếm hạt 50% @ 0,3 μm; 98% ≥ 0,5 μm

Phạm vi tiêu chuẩn PM2.5 0 - 500 μg/m³

Giới hạn trên đo quá tải ≥ 1000 μg/m³

Độ phân giải nồng độ 1 μg/m³

Độ chính xác đo 0 - 100 μg/m³: ± 10 μg/m³; 100 - 500 μg/m³: ± 10% FS

Thời gian phản hồi lấy mẫu đơn < 1 giây; Thời gian phản hồi ổn định tổng thể ≤ 10 giâyTốc độ dòng khí lấy mẫu 0,1 L/phút

Điện áp nguồn DC 4,5 - 5,5V, điển hình 5V

Dòng làm việc bình thường ≤ 100mA

Dòng chờ chế độ ngủ ≤ 200μA

Giao diện truyền thông TTL-UART, Tốc độ Baud 9600, Mức 3,3V, Hỗ trợ Chế độ đọc chủ động/thụ động

Nhiệt độ hoạt động -10℃ ~ +60℃

Nhiệt độ lưu trữ -40℃ ~ +85℃

Độ ẩm hoạt động 0 - 95% RH (Không ngưng tụ)

Kích thước 65 × 42,3 × 23 mm

Thời gian trung bình giữa các lỗi ≥ 5 năm

III. Định nghĩa chân cắm 8 chân

VCC: Nguồn điện 5V

GND: Đất

SET: Chân chế độ; Mức cao = Lấy mẫu liên tục, Mức thấp = Tiết kiệm năng lượng chế độ ngủ

RXD: Nhận cổng nối tiếp của cảm biến

TXD: Truyền cổng nối tiếp của cảm biến

RESET: Chân đặt lại module

7, 8. Chân không sử dụng

IV. Ưu điểm sản phẩm

Chip điều khiển chính thế hệ thứ ba, độ trôi dài hạn nhỏ hơn, khả năng chống nhiễu dầu ăn và hơi nước vượt trội so với PMS1003

Hỗ trợ tiêu thụ điện năng thấp ở chế độ ngủ, phù hợp với các máy dò di động chạy bằng pin

Có thể xuất hai bộ dữ liệu: số lượng hạt gốc và nồng độ PM đã hiệu chuẩn CF tiêu chuẩn

Vỏ bọc kim loại, cách ly nhiễu điện từ của bảng mạch

V. Mục đích ứng dụng công nghiệp

Máy lọc không khí, Hệ thống không khí tươi, Đầu dò giám sát bụi hệ thống thông gió điều hòa trung tâm

Máy dò chất lượng không khí PM2.5 gia đình/thương mại, Báo động sương mù

Đầu dò giám sát bụi xây dựng, Xưởng, Nhà máy, Thiết bị đầu cuối giám sát không khí chuồng trại

Nhà thông minh, Hệ thống điều khiển tự động thông gió tòa nhà

Máy dò không khí trên xe, Thiết bị phát hiện môi trường ngoài trời di động

Biến tần, Tủ điều khiển điện, Giám sát hạt trong nhà kính

Thông số kỹ thuật:

Phạm vi phát hiện kích thước hạt
