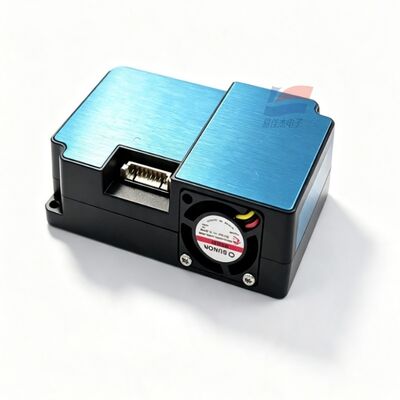

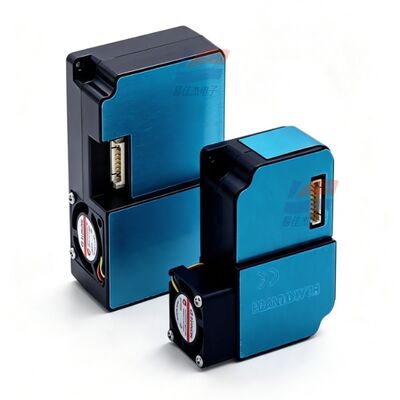

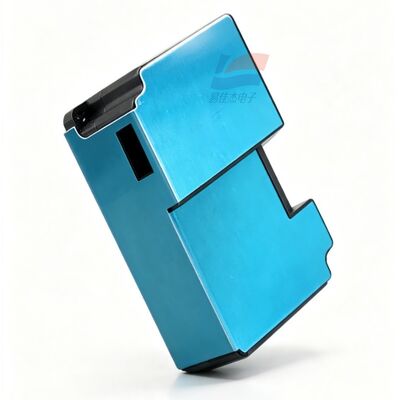

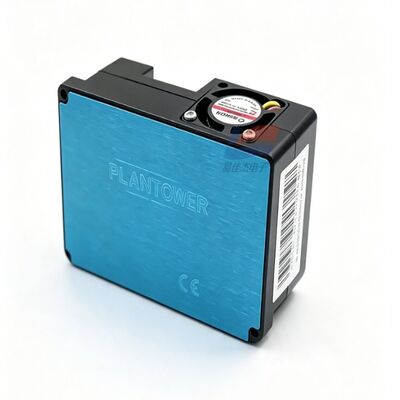

YJJ PMS1003 Laser PM2.5 PM10 Dust Sensor UART Digital Air Particle Detection Module

Mô tả sản phẩm:

YJJ PMS1003 Cảm biến bụi PM2.5 PM10 Laser UART Module Phát hiện hạt không khí kỹ thuật số

Đặc điểm:

I. Giới thiệu sản phẩm

PMS1003 là cảm biến hạt dạng tán xạ laser đa dụng, được trang bị quạt mini để hút và lấy mẫu, đầu ra kỹ thuật số TTL-UART. Nó có thể đồng thời phát hiện nhiều phạm vi kích thước hạt bụi từ 0,3 - 10 μm và xuất nồng độ PM1.0/PM2.5/PM10. Nó chủ yếu được sử dụng trong các thiết bị phát hiện không khí, máy lọc không khí và phát triển thiết bị giám sát môi trường.

II. Thông số kỹ thuật chi tiết

Bảng

Mục thông số Kỹ thuật Thông số

Nguyên lý phát hiện Tán xạ Mie Laser

Phạm vi kích thước hạt có thể phân giải 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Hiệu suất đếm 50% @ 0,3 μm; 98% ≥ 0,5 μm

Phạm vi đo hiệu dụng PM2.5 0 - 500 μg/m³

Phạm vi đo quá tải PM2.5 Lên đến ≥ 1000 μg/m³

Độ phân giải nồng độ 1 μg/m³

Sai số đo 0 - 100 μg/m³: ± 10 μg/m³; 100 - 500 μg/m³: ± 10% FS

Thời gian phản hồi lấy mẫu đơn < 1s; Thời gian phản hồi ổn định tổng thể ≤ 10sThể tích không khí lấy mẫu tiêu chuẩn 0,1L

Điện áp nguồn DC 4,5 - 5,5V, điển hình 5V

Dòng tiêu thụ điện năng ≤ 100mA

Dòng điện ngủ chế độ chờ ≤ 200μA

Giao diện truyền thông TTL-UART (Mức 3,3V), Chuyển đổi chế độ ngủ/lấy mẫu liên tục

Phạm vi nhiệt độ hoạt động -10°C ~ +60°C

Phạm vi độ ẩm hoạt động 0 - 95% RH, Không ngưng tụ

Phạm vi nhiệt độ lưu trữ -40°C ~ +85°C

Kích thước tổng thể 65 × 42,3 × 23 mm

Thời gian trung bình giữa các lần hỏng ≥ 3 Năm

III. Chức năng chân cắm

VCC - Nguồn cấp 5V

GND - Đất

SET - Chân chế độ; Mức cao cho lấy mẫu liên tục, Mức thấp cho chế độ ngủ và tiết kiệm năng lượng RXD

TXD (Truyền/nhận cổng nối tiếp 3,3V)

Chân RESET

IV. Ưu điểm chính của sản phẩm

Quạt tích hợp để hút chủ động, phản hồi phát hiện nhanh

Đầu ra số lượng bụi theo nhiều kích thước hạt, nồng độ khối lượng PM1.0/PM2.5/PM10

Hỗ trợ chế độ ngủ và tiêu thụ điện năng thấp, tương thích với các thiết bị chạy bằng pin

Cổng nối tiếp TTL kết nối trực tiếp với vi điều khiển, phát triển đơn giản

V. Mục đích ứng dụng công nghiệp

Máy lọc không khí gia đình, đầu dò giám sát bụi hệ thống không khí tươi

Máy dò chất lượng không khí trong nhà, máy báo động PM2.5

Nhà thông minh, hệ thống điều khiển an ninh tòa nhà

Xưởng và nhà máy, thiết bị giám sát bụi đơn giản tại công trường xây dựng

Máy dò môi trường di động ngoài trời, thiết bị đầu cuối giám sát môi trường

Trạm sạc, tủ điều khiển, phát hiện không khí trong trang trại chăn nuôi

Thông số kỹ thuật:

Phạm vi phát hiện kích thước hạt
