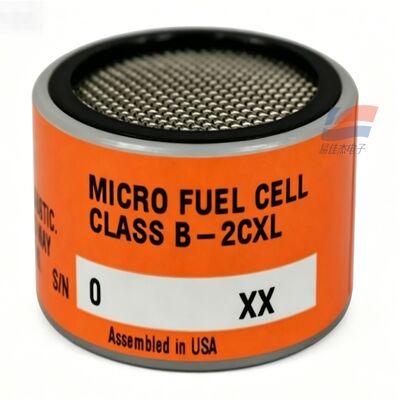

YJJ C06689-B2CXL Lớp B-2CXL Cảm biến oxy nồng độ cực thấp 0-1ppm O2 Sản xuất Wafer bán dẫn

Mô tả sản phẩm:

YJJ C06689-B2CXL lớp B-2CXL cảm biến oxy nồng độ cực thấp cho 0-1ppm O2 sản xuất wafer bán dẫn

Đặc điểm:

I. Thông tin cơ bản về sản phẩm

Thương hiệu: Teledyne Analytical Instruments (Mỹ)

Số bộ phận gốc: C06689-B2CXL, Mô hình nội bộ: CLASS B-2CXL

Nguyên tắc hoạt động: pin nhiên liệu dùng một lần nhỏ kín (pin oxy điện hóa học), chất điện giải 15% KOH bên trong, cấu trúc điện cực kép,Oxygen generation with oxidation-reduction output linear current signal (tạo ra oxy với tín hiệu giảm oxy hóa)

Phân biệt vị trí cốt lõi

B-2C (C06689-B2C): Phạm vi 0 ~ 10ppm oxy dấu vết, phổ biến mà không cần phát hiện khí CO2 tinh khiết cao

B-2CXL: Mô hình tối ưu hóa tầm xa XL, phạm vi tối thiểu 0 ~ 1ppm, đặc biệt cho việc theo dõi oxy dư thừa ở mức ppb khí trơ cực tinh khiết,tương thích với máy phân tích oxy theo dõi dòng Teledyne INSTATRACE XL

Tính chung: Không được sử dụng lâu dài trong khí có chứa CO2, CO2 sẽ không gây ra trục trặc và thất bại đo;chỉ phù hợp với khí quá trình carbon-hydrogen trơ/không có carbon dioxide

II. Thông số kỹ thuật cơ bản

1Phạm vi đo

Phạm vi đo chuẩn: 0 ~ 1 ppm O2 (phạm vi cực thấp, độ chính xác cao ở mức ppb)

Giới hạn thấp hơn: Khám phá ổn định lượng oxy dư thừa ở mức ppb, phù hợp với kiểm soát độ tinh khiết nghiêm ngặt của khí bán dẫn, khí cực tinh khiết quang điện

So sánh B2C: phạm vi B2C 0 ~ 10ppm, B2CXL làm giảm phạm vi gấp 10 lần, độ phân giải được cải thiện, phù hợp với điều kiện oxy cực thấp

2Đặc điểm môi trường và điện

Nhiệt độ hoạt động: 0 °C ~ + 50 °C

Điều kiện độ ẩm: 0~99% RH, không có nước ngưng tụ, không có sương mù dầu

Áp suất: Áp suất bình thường ± 10%, không có cú sốc áp suất cao, thay đổi áp suất âm đột ngột

Đặc điểm đầu ra: đầu ra dòng tuyến tính, phù hợp riêng với Teledyne INSTATRACE XL, máy phân tích oxy dấu vết loạt 3110XL, kết nối ổ cắm chuyên dụng, không thể hàn trực tiếp vào chân

Thời gian phản ứng T90: 35 ~ 40 giây, tín hiệu ôxy theo dõi là tối thiểu, theo dõi trực tuyến lâu dài ổn định

Độ chính xác: Sai số toàn diện < ± 2%, suy giảm tín hiệu hàng năm < 5%

3. Thời gian sử dụng và bảo hành

Bảo hành gốc: 6 tháng

Tuổi thọ sử dụng thường xuyên: Điều kiện khí nitơ / argon / helium tinh khiết cao 9 ~ 12 tháng; tiếp xúc thường xuyên với không khí, môi trường oxy cao sẽ rút ngắn tuổi thọ đáng kể

Điều kiện lưu trữ: túi giấy nhôm gốc đóng kín, được bảo vệ khỏi ánh sáng, được lưu trữ ở nhiệt độ phòng, thời gian lưu trữ chưa mở 6 tháng; sau khi mở,chất điện phân tiếp tục phân rã, cần phải sử dụng nó trên máy càng sớm càng tốt

Cấu trúc: Bao bì kín một lần, không cần bảo trì, sự cạn kiệt chất điện giải không thể tái tạo, thay thế tổng thể trực tiếp

III. Đặc điểm chính của sản phẩm

XL Analyzer Exclusive Optimization: Được hiệu chuẩn đặc biệt cho Teledyne INSTATRACE XL series trace oxygen analyzer, 0 ~ 1ppm ultra-low range, độ phân giải vượt xa mô hình B2C tiêu chuẩn;

Điều kiện làm việc không CO2 cụ thể: Điểm không ổn định trong môi trường không CO2, không có trôi, giải quyết vấn đề biến dạng trong các cảm biến thông thường để phát hiện oxy trong khí vô dụng tinh khiết cao;

Độ chính xác cực cao ở mức ppb: Có thể thu thập oxy dư thừa rất nhỏ, đáp ứng các tiêu chuẩn kiểm soát chất lượng khí cực tinh khiết trong các ngành công nghiệp bán dẫn, pin lithium, quang điện;

Đồ nhập khẩu gốc Mỹ, giao diện ổ cắm tiêu chuẩn, thay thế nhanh tại chỗ, không cần hiệu chuẩn phức tạp;

Cấu trúc kín không cần bảo trì, không cần bổ sung nước, không phải tái thanh lý thường xuyên, giảm chi phí vận hành và bảo trì.

IV. Các kịch bản ứng dụng công nghiệp (sử dụng cốt lõi)

1Sản xuất Wafer bán dẫn (Phương pháp ứng dụng cốt lõi)

Theo dõi oxy trực tuyến của khí chứa nitơ, argon, helium tinh khiết cao / khí thanh lọc ở mức ppb; Phân phối wafer, khắc, đóng gói,và giám sát oxy dư lượng khí bảo vệ trơ trong lò lắng đọng phim để ngăn ngừa oxy hóa chip và lãng phí;

Sản xuất và phát hiện độ tinh khiết của các khí hiếm đặc biệt (neon, krypton, xenon) cho điện tử.

2Lithium battery / photovoltaic ngành năng lượng mới

Phòng bảo vệ nitơ trong xưởng nạp pin lithium, nướng chân không và hình thành, giám sát thời gian thực lượng oxy dư lượng cực thấp;

Thiết bị gia công silicon wafer sintering và photovoltaic inert lưu thông ống dẫn phân tích tạp chất oxy.

3- Ngành khí đặc biệt tinh khiết cao

Kiểm soát tạp chất oxy trong các nguồn khí công nghiệp hydro, ethylene, acetylene và methane tinh khiết cao;

Các yếu tố cảm biến lõi của thiết bị phát hiện độ tinh khiết khí bảo vệ siêu tinh khiết và khí mang nhiễm sắc thể phòng thí nghiệm.

4Công nghiệp hóa học & xử lý nhiệt

Lửa kim loại, lò cacbon hóa không có khí bảo vệ trơ không có CO2; giám sát oxy dư lượng cực thấp;

Khí tổng hợp hóa dầu, đường ống xử lý không có CO2 theo dõi tạp chất oxy phân tích trực tuyến.

5. Phụ kiện dụng cụ

Teledyne INSTATRACE XL, 3110XL series portable / desktop trace oxygen analyzers được trang bị các cảm biến gốc của nhà máy.
