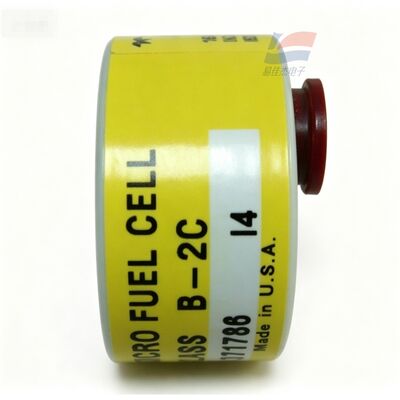

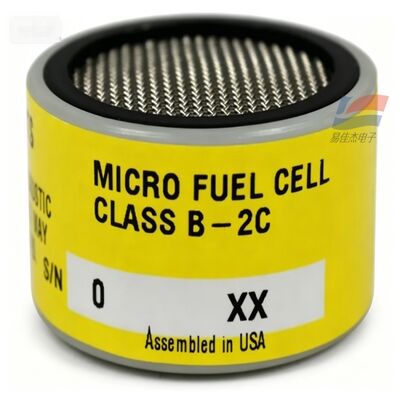

YJJ C06689-B2C lớp B-2C 0-10ppm Trace Oxy Sensor cho sản xuất điện tử bán dẫn

Mô tả sản phẩm:

YJJ C06689-B2C lớp B-2C 0-10 ppm Trace Oxy Sensor cho sản xuất điện tử bán dẫn

Đặc điểm:

I. Thông tin cơ bản về sản phẩm

Số bộ phận gốc: C06689-B2C, Mô hình nội bộ: CLASS B-2C

Nguyên tắc hoạt động: pin nhiên liệu dùng một lần nhỏ kín (pin oxy điện hóa học), chất điện giải 15% KOH bên trong, cấu trúc điện cực kép,oxy trong khí mẫu trải qua phản ứng oxy hóa giảm để phát ra tín hiệu dòng tuyến tính

Sự khác biệt chính (Sự khác biệt chính từ A2C)

B2C: Chỉ áp dụng cho khí không có nền CO2 (động khí, hỗn hợp hydrocarbon), môi trường CO2 nồng độ cao sẽ trôi dạt và thất bại

A2C (C06689-A2C): Phải hoạt động trong khí chứa 0,1% đến 100% CO2, không thể trao đổi với B2C

Teledyne A...

II. Thông số kỹ thuật cơ bản

1Phạm vi đo

Phạm vi tiêu chuẩn: 0 ~ 10 ppm Oxy dấu vết (khám phá Oxy dấu vết ở mức PPM)

Giới hạn thấp hơn: có thể phát hiện ổn định lượng oxy còn lại ở mức ppb, phù hợp để theo dõi các tạp chất trong khí tinh khiết cao.

Cùng một loạt các mô hình phạm vi cực thấp: B2CXL (C06689-B2CXL), tối thiểu 0 ~ 1 ppm, cho khí trơ cực tinh khiết

2Đặc điểm môi trường và điện

Nhiệt độ hoạt động: 0 °C ~ + 50 °C

Điều kiện độ ẩm: 0~99% RH, không có ngưng tụ

Áp lực: Áp lực bình thường ± 10%, không có cú sốc áp suất cao

Đặc điểm đầu ra: đầu ra dòng điện tuyến tính, tương thích với Teledyne đầy đủ các phân tích oxy 3000/3110 / INSTATRACE series, kết nối ổ cắm chuyên dụng,không thể hàn trực tiếp vào các chân

Thời gian phản ứng T90: Khoảng 35 ~ 40 giây, phát hiện oxy theo dõi ổn định, trôi nhỏ

3. Thời gian sử dụng và bảo hành

Bảo hành gốc: 6 tháng

Tuổi thọ thường xuyên: Điều kiện khí trơ tinh khiết cao, khoảng 9 ~ 12 tháng; Việc tiếp xúc thường xuyên với không khí, môi trường oxy cao sẽ rút ngắn đáng kể tuổi thọ

Tiêu thụ pin nhanh

III. Đặc điểm chính của sản phẩm

Đặc biệt cho các điều kiện không chứa CO2: Được thiết kế cho các khí quá trình tinh khiết cao mà không có CO2, không có chuyển động điểm không, độ ổn định vượt xa các cảm biến oxy thông thường;

Không cần bảo trì một lần: Bao bì kín, không cần bổ sung nước, không có chất lỏng hiệu chuẩn, có thể được thay thế trực tiếp sau khi hỏng;

Độ chính xác cao ở mức ppb: Khả năng phát hiện oxy dư lượng cực kỳ thấp, đáp ứng các yêu cầu kiểm soát độ tinh khiết nghiêm ngặt của bán dẫn, khí đặc biệt;

Tính ổn định đầu ra tuyến tính: Sự suy giảm tín hiệu hàng năm <5%, phù hợp với giám sát trực tuyến liên tục 24 giờ;

Đồ nhập khẩu gốc của Mỹ, tương thích với toàn bộ các máy phân tích oxy di động / máy tính để bàn của Teledyne.

IV. Các kịch bản ứng dụng công nghiệp (sử dụng cốt lõi)

1Sản xuất điện tử bán dẫn (Phương pháp ứng dụng chính)

Giám sát trực tuyến các tạp chất oxy theo dõi khí mang chất nitơ, argon, helium tinh khiết cao / khí thanh lọc;

Chụp wafer, đóng gói, bảo vệ lò khuếch tán khí thụ động giám sát lượng oxy còn lại để ngăn ngừa oxy hóa chip và phế liệu.

2- Ngành khí đặc biệt, ngành khí độ tinh khiết cao

Phát hiện độ tinh khiết của khí hydro carbon công nghiệp tinh khiết cao (hydrogen, ethylene, methane, acetylene);

Kiểm soát chất lượng oxy trong quá trình sản xuất khí hiếm (helium, neon, krypton).

3Photovoltaic và pin lithium năng lượng mới

Phát hiện oxy dư thừa trong thời gian thực trong cabin bảo vệ nitơ trong quá trình ngâm wafer silicon, xưởng phun chất lỏng pin, khí bảo vệ nitơ trong nướng chân không,Giám sát oxy theo dõi đường ống lưu thông khí thụ động.

4Thiết bị phân tích phòng thí nghiệm và công nghiệp

Teledyne INSTATRACE, 3010, 3110 series trace oxygen analyzer các bộ phận cảm biến tiêu chuẩn;

Thiết bị phát hiện độ tinh khiết khí cao cho các trường đại học, phòng thí nghiệm thử nghiệm của bên thứ ba.

5Công nghiệp hóa học, xử lý nhiệt

Cửa tùng thu hồi, lò xăng, xử lý nhiệt kim loại bảo vệ khí trơ để theo dõi lượng oxy còn lại;

Phân tích các tạp chất oxy trong đường ống dẫn khí tổng hợp hóa dầu và quá trình không chứa CO2.

Thông số kỹ thuật:
